MEYERTEC

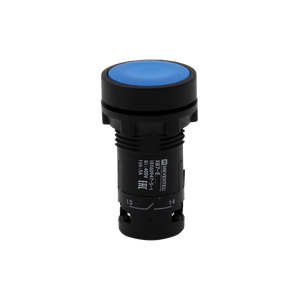

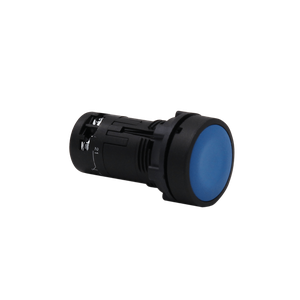

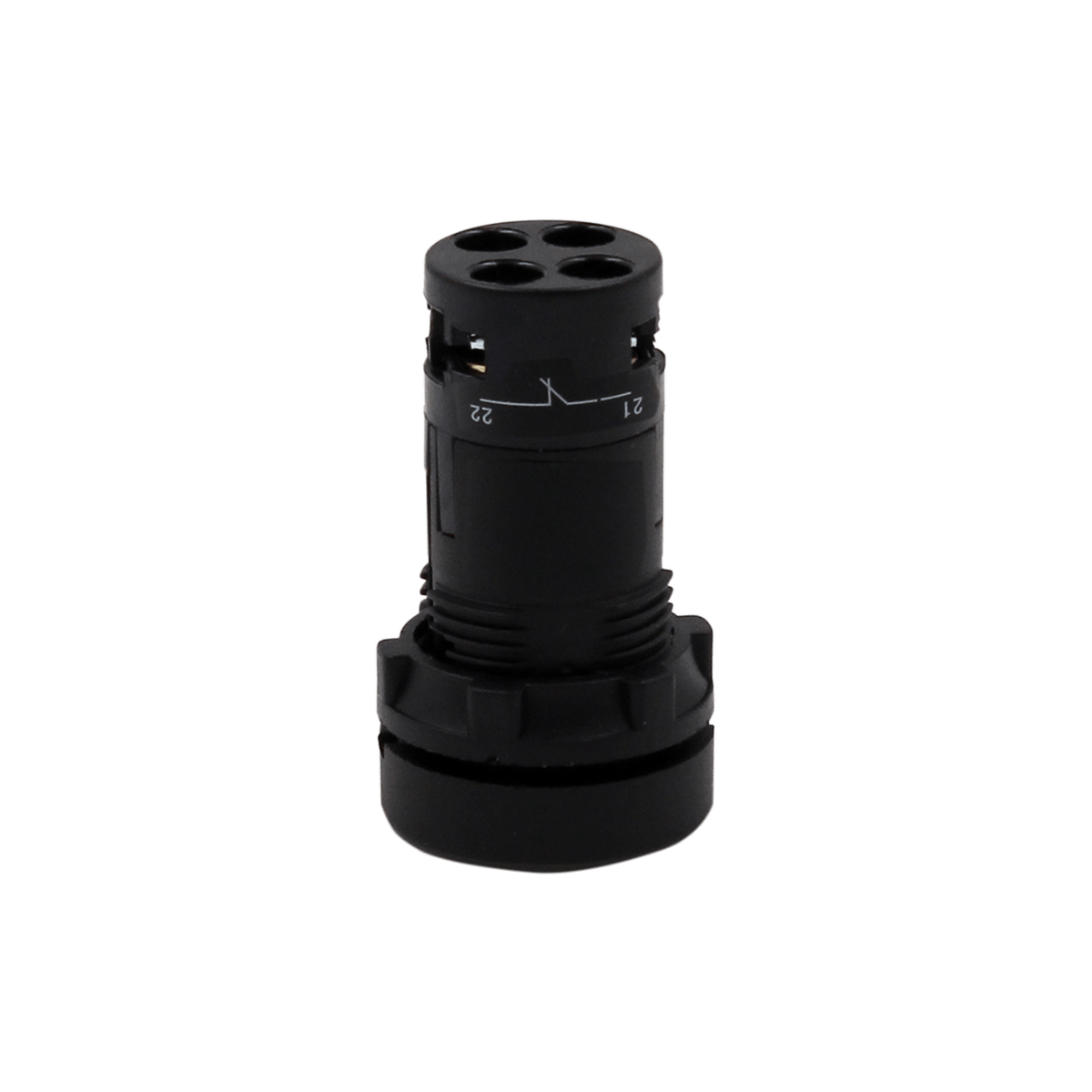

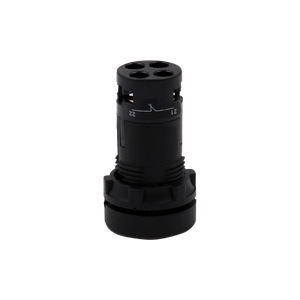

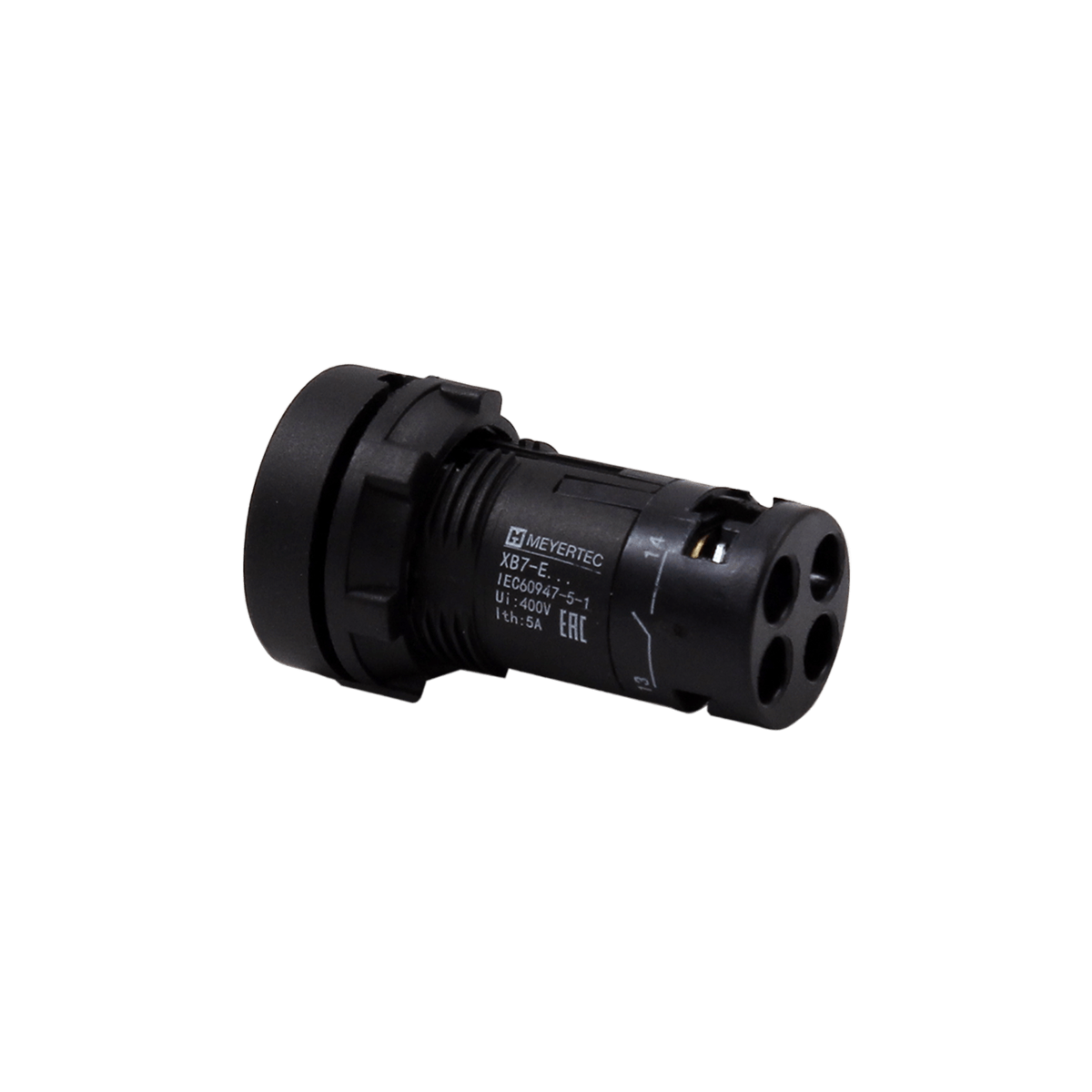

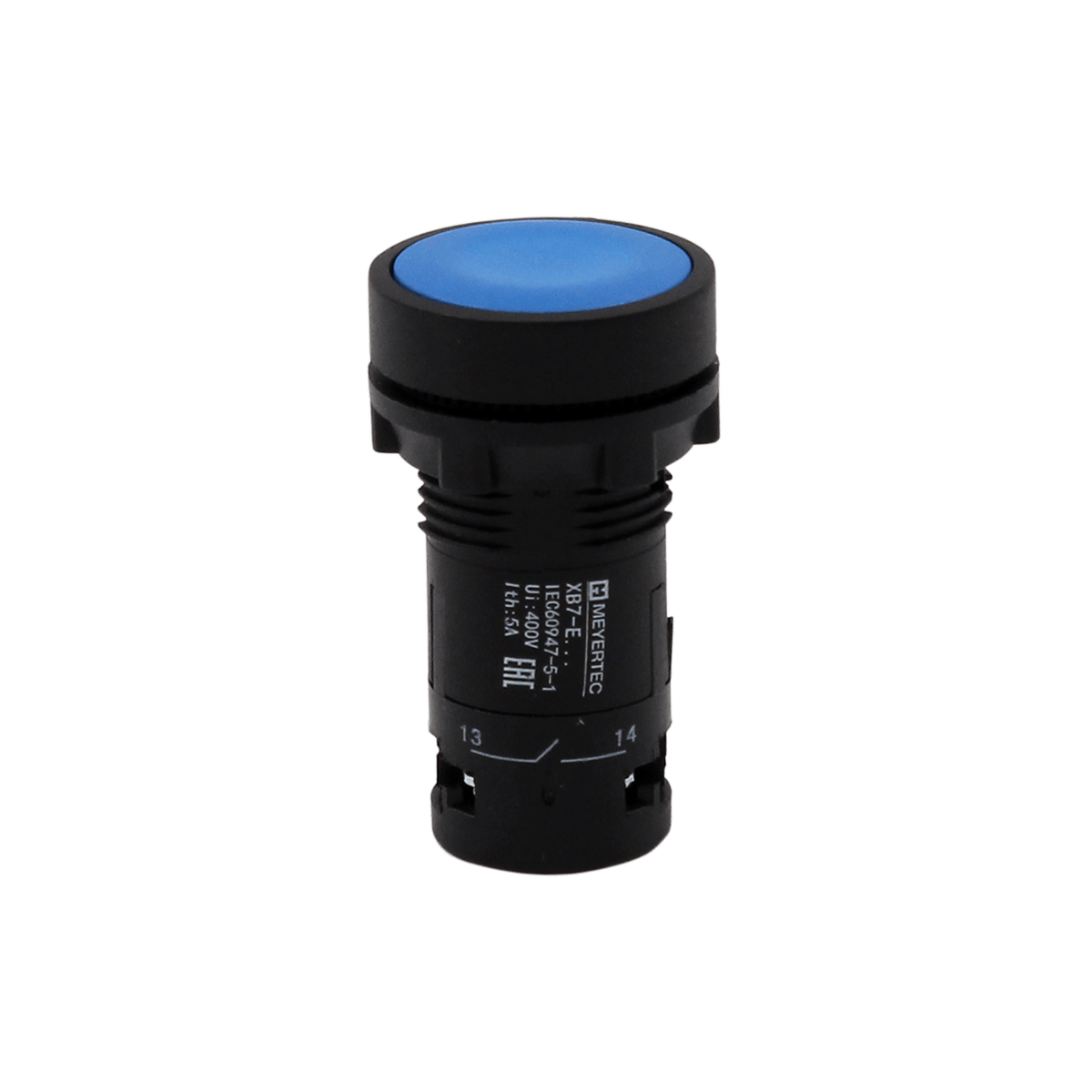

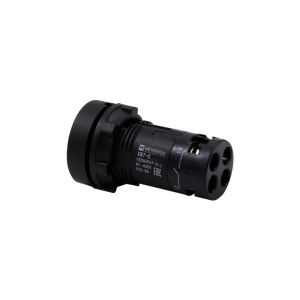

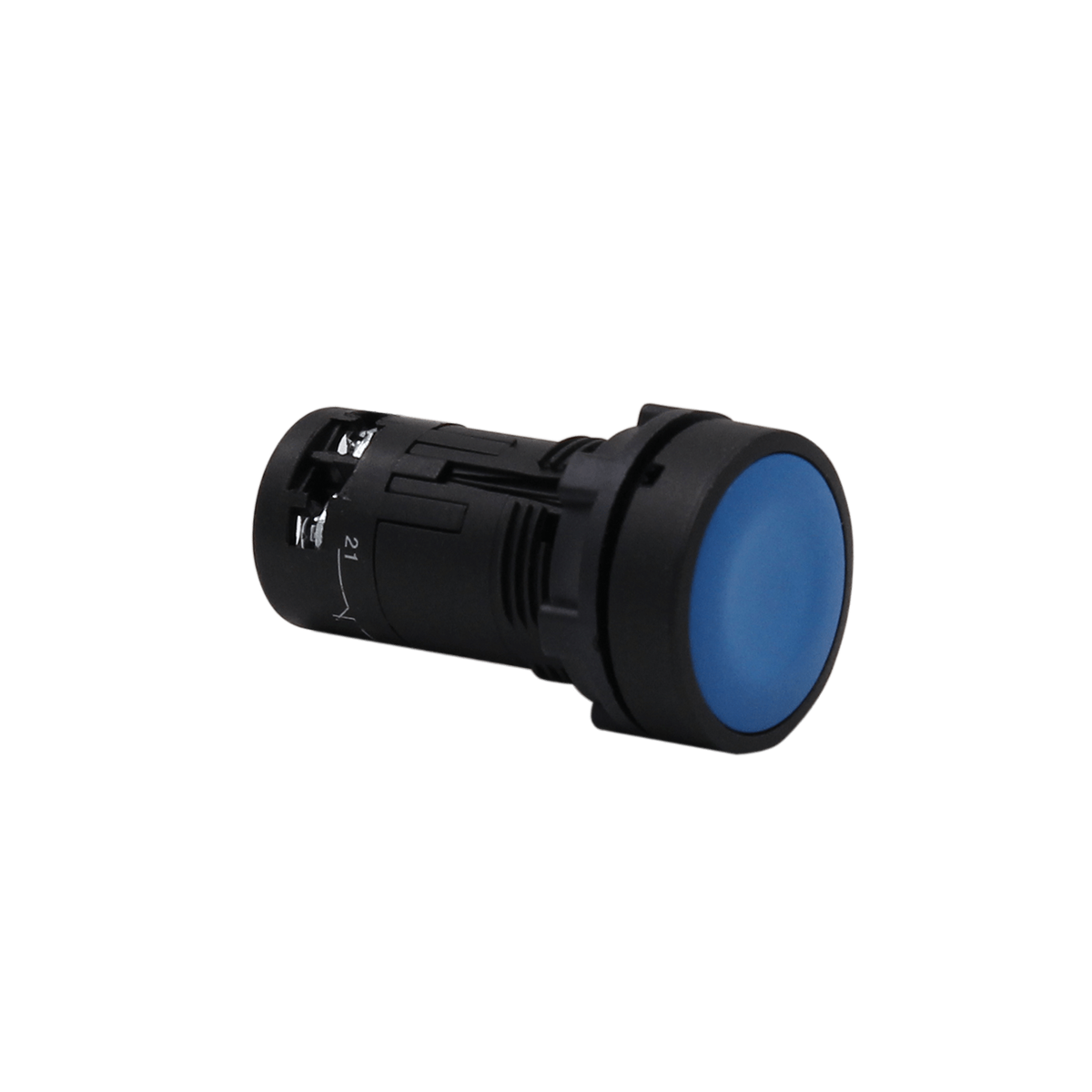

Кнопка плоская синяя с фиксацией, 1NO+1NC, IP54, пластик

Артикул производителя: 132697
Код товара: meyertec_167696_132697
Продается штучно, 170 ед. в наличии
Обновлен: 23 июня 18:57

319,64 ₽

Описание

Кнопки (переключатели) MTB7-EH65 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в пластиковом корпусе – моноблоке.

Широкий ассортимент кнопок и переключателей серии MTB7 различных модификаций, позволяет эффективно решать любые задачи в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления.

Преимущества

Степень защиты IP54.
Компактный корпус - моноблок.
Легкость монтажа - фиксация при помощи одной контргайки.
Рекомендованы для совместного использования с корпусами кнопочных постов серии MTB2-PE IP54.

Видео по продукции

Наименование	Значение
Установочный диаметр	22 мм
Толщина стенки шкафа	1...6 мм
Температурный диапазон	Эксплуатация: от -25 °C до +70 °С Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без образования конденсата
Степень защиты по ГОСТ ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны)	IP54
Степень защиты со стороны контактов	IP20
Номинальный ток термической стойкости (I th )	4 А
Номинальное напряжение изоляции (U i )	400 В
Механическая износостойкость:
кнопки кнопки с подсветкой и переключатели	8х100000 циклов 2x100000 циклов
Размер и тип подключаемых проводов:
минимальные значения максимальные значения	1 × 0,34 мм 2 (28 AWG) без кабельного наконечника 2 × 1,5 мм 2 (16 AWG) без кабельного наконечника
Ремонтопригодность	Неремонтопригодны
Момент затяжки винтового зажима контактов	0,8/1,2 Н ∙ м (номинальный/ максимальный)
Материал корпуса	Полиамид PA 66
Материал контактов	Оксид серебра и кадмия Ag2CdO2 (Ag -0,2 mm)
Срок службы при номинальном напряжении и температуре окружающей среды 25°C	50 000 ч

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для устройств управления MTB7

Скачать

Чертежи и 3D модели

3D модель MTB7-EH65	Скачать
2D модель MTB7-EH65	Скачать

Артикул	MTB7-EH65
Размеры групповой упаковки, мм	156×85×91
Размеры транспортной упаковки, мм	440×335×200
Объем индивидуальной упаковки, м3	0,0000459
Объем групповой упаковки, м3	0,00120666
Объем транспортной упаковки, м3	0,02948
Вес единицы (нетто), г	19,4
Штрихкод EAN13	4610095721443

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов Руководство по эксплуатации для устройств управления MTB7 3D модель MTB7-EH65 2D модель MTB7-EH65

Характеристики

Кратность товара: 1
