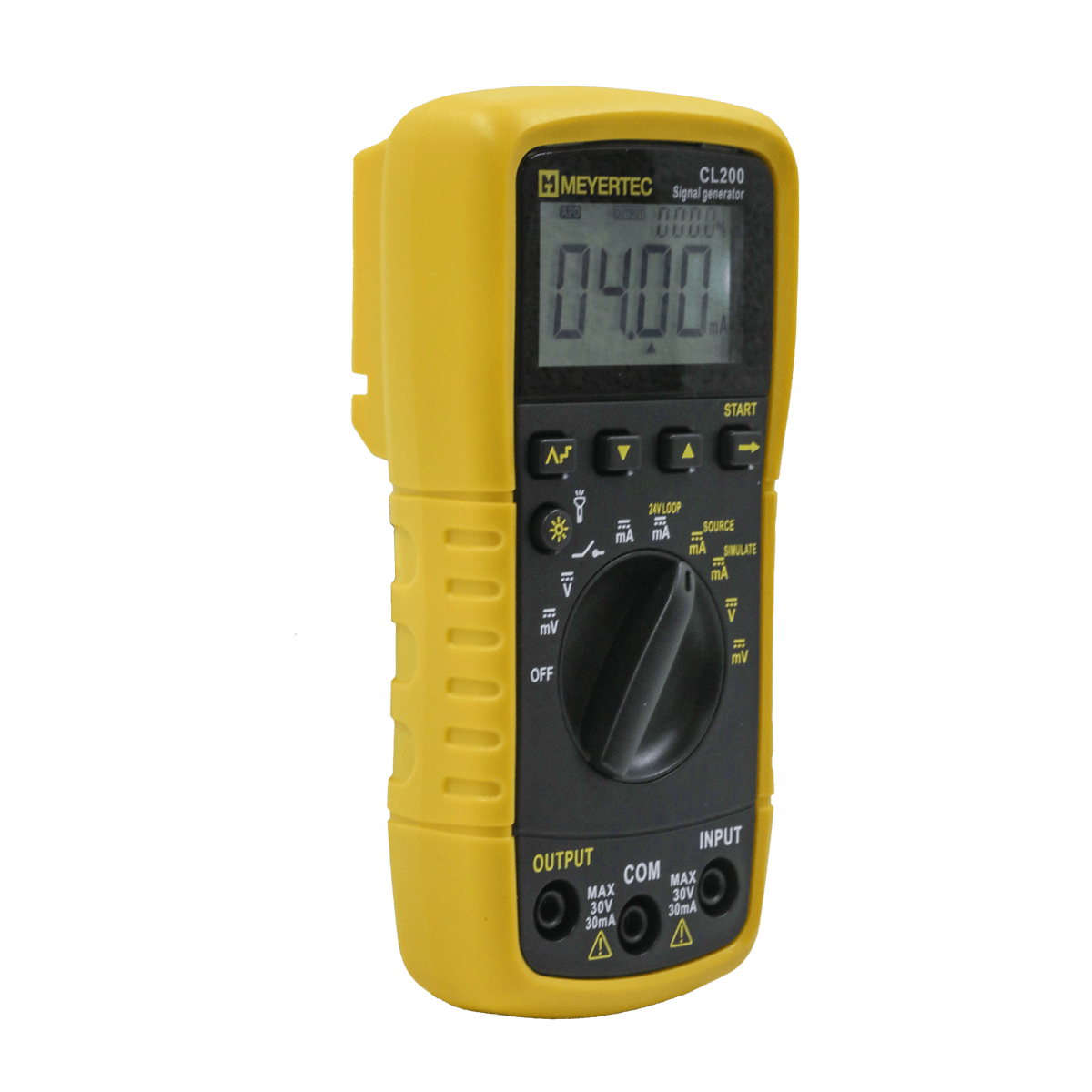

Калибратор токовой петли без первичной поверки
Описание

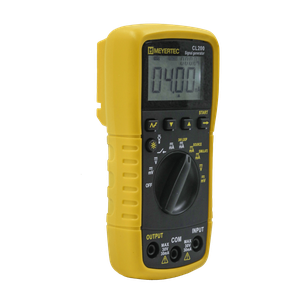

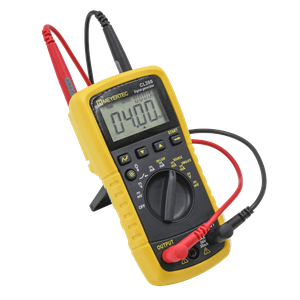

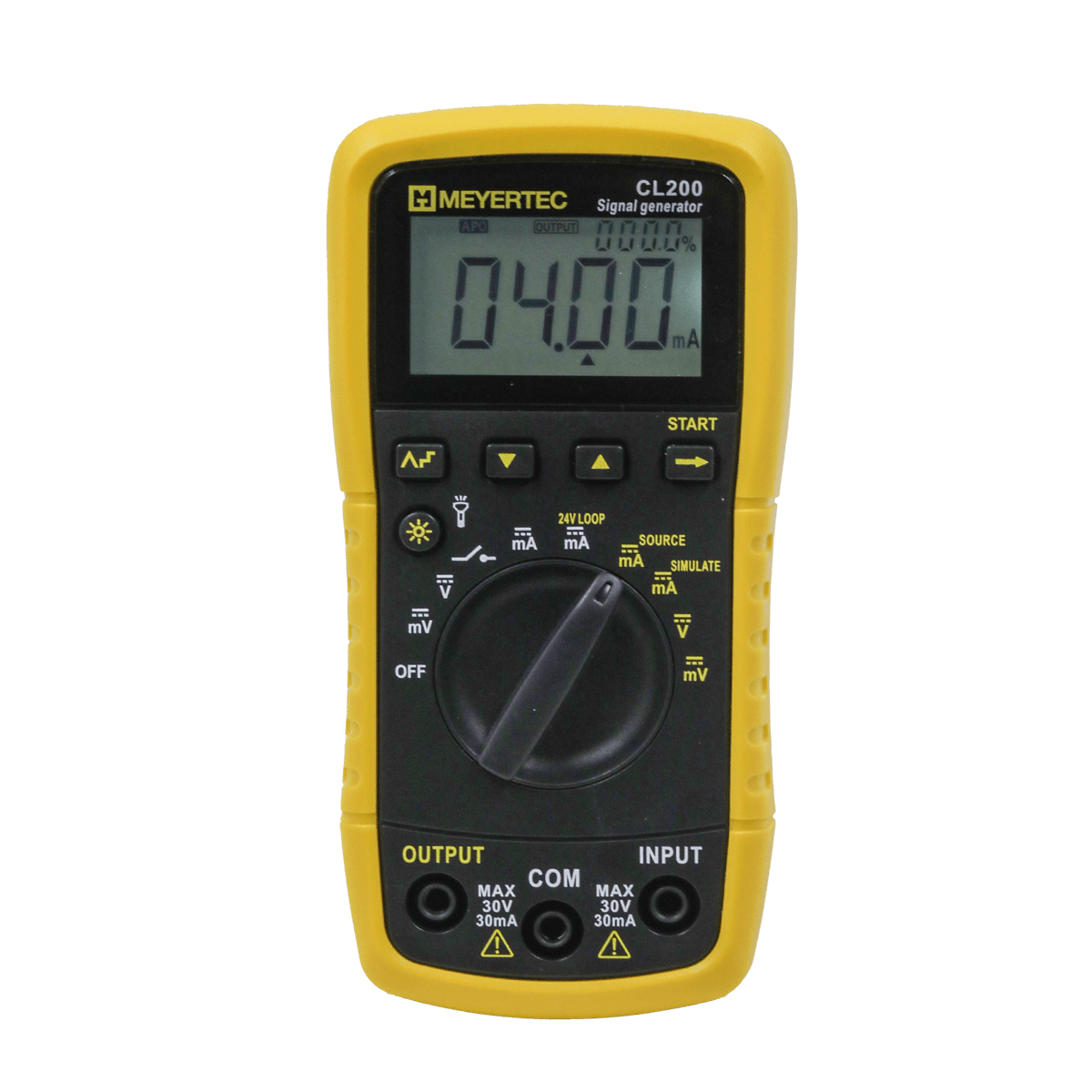

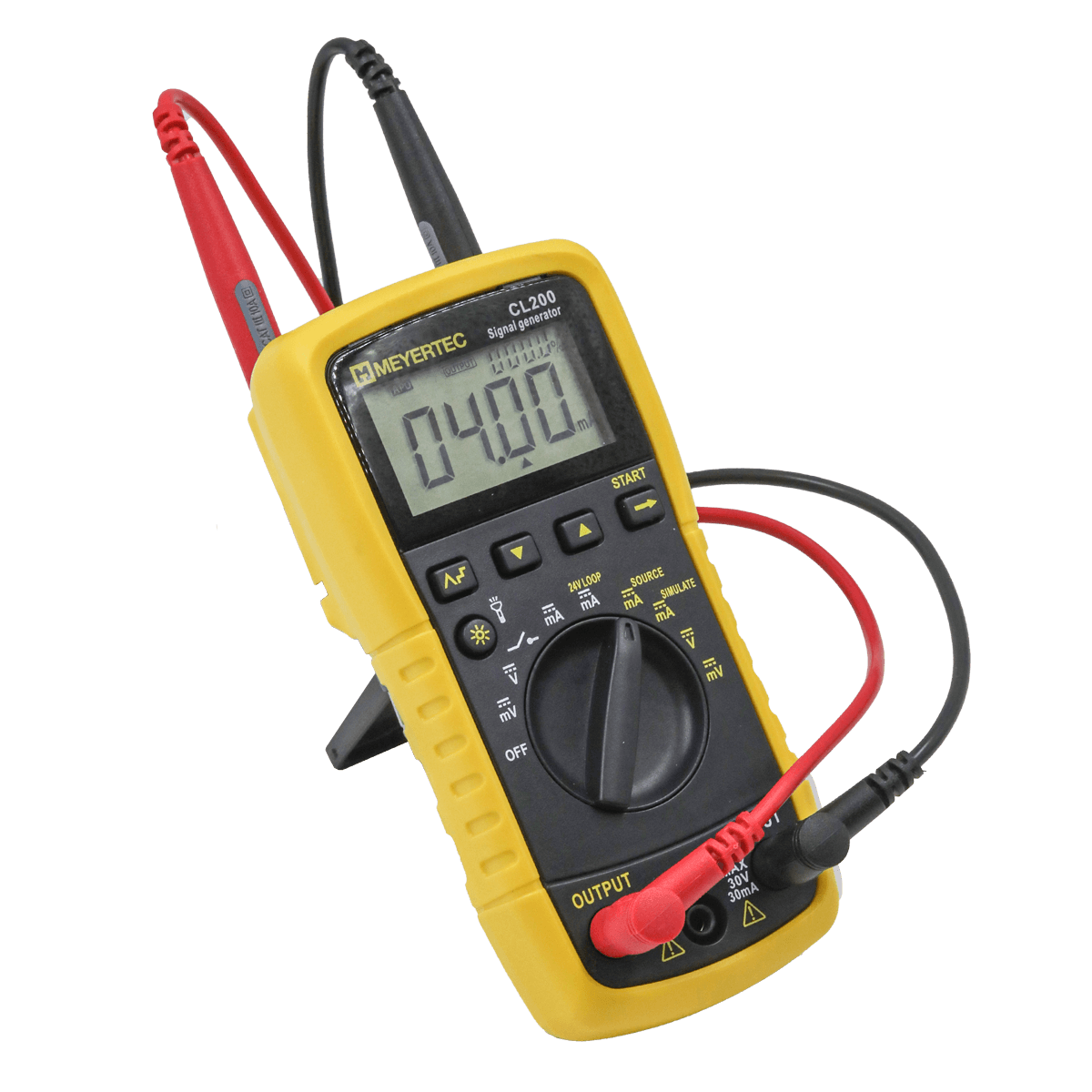

Переносной задатчик унифицированных сигналов тока и напряжения CL200 предназначен для отладочных и диагностических работ. Портативный генератор сигналов CL200 имеет функции измерения, индикации и генерации сигналов тока и напряжения 0...20 мА, 4...20 мА, 0...10 В, а также имеет режим «прозвонки» целостности линии связи и функцию фонарика. Предусмотрен режим питания токовой петли. Подходит для работы со слаботочными цепями постоянного тока до 30 мА и напряжением до 30 В.
Питание устройства CL200 автономное от 3хААА батарей. Корпус прибора имеет защитный резиновый чехол, предотвращающий повреждение от падений. Интуитивно понятный интерфейс по принципу мультиметра делает работу с прибором удобной и предсказуемой. Смотрите подробный видеобзор прибора CL200
Заказать модификацию CL200 с первичной поверкой
Преимущества:
- Измерение тока 4…20 мА, напряжения 0…10 В.
- Режим питания токовой петли номиналом 24 В.
- Простое и интуитивно понятное управление 9 режимами.
- Подсветка дисплея.
- До 2 часов непрерывного формирования 20 мА при -20 ⁰С от автономного питания*.
- Режим плавного и ступенчатого изменения выходного сигнала.
- Защитный резиновый чехол.
- Компактный размер для удобной переноски в кармане.

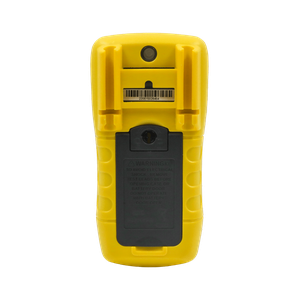

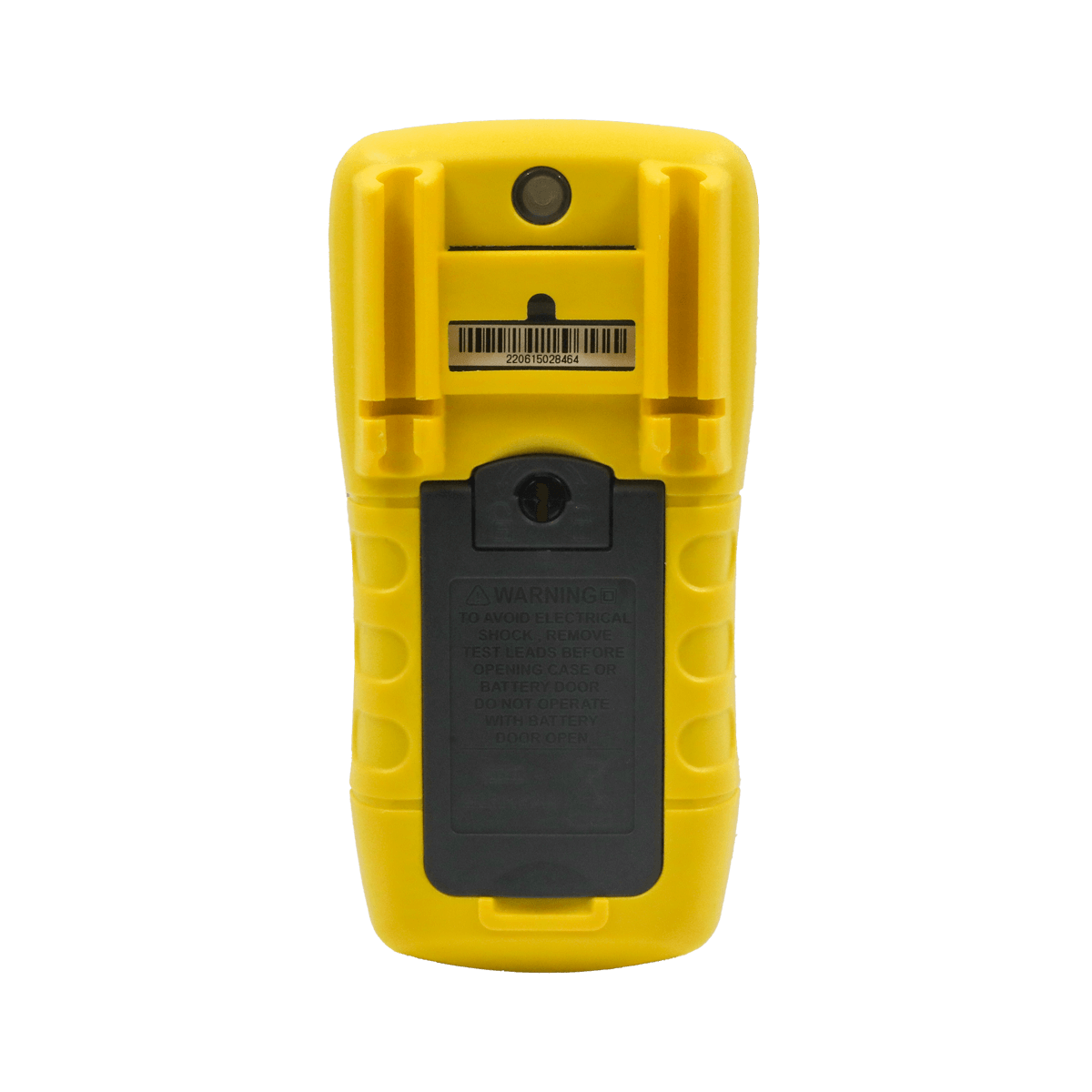

- Выдвигающаяся подставка для удобства настольной установки.
*зависит от типа элемента питания
| Параметр | Значение | |
|---|---|---|
| Напряжение питания | 4,5 В | |
| Тип элементов питания | 3хААА | |
| Максимальная потребляемая мощность | 1 Вт | |
| Диапазон температур окружающей среды | ||
| Рабочий | 0…+50 °С | |
| Хранения | -25…+55 °С | |
| Характеристики измерений и входа | ||
| Пределы допускаемой приведённой (к верхнему пределу измерений) дополнительной погрешности измерений силы и напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур | ±0,05 % | |
| Диапазон показаний силы постоянного тока | от 0 до 22 мА | |
| Диапазон измерений силы постоянного тока | от 4 до 20 мА | |
| Диапазоны показаний напряжения постоянного тока | от -10 до 110 мВ | |
| от -5 до 28 В | ||
| Диапазон измерений напряжения постоянного тока | от 1 до 10 В | |
| Пределы допускаемой приведённой (к верхнему пределу измерений) основной погрешности измерений силы и напряжения постоянного тока | от 1 до 10 В | ±0,2 % |
| от 4 до 20 мА | ||
| Пределы допускаемой приведённой (к верхнему пределу измерений) дополнительной погрешности измерений силы и напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур | от 1 до 10 В | ±0,05 % |
| от 4 до 20 мА | ||
| Входное сопротивление: | в режиме измерения напряжения постоянного тока, не менее | 2 кОм |
| в режиме измерения силы постоянного тока, не более | 250 Ом | |
| Характеристики генерации сигнала и выхода | ||
| Диапазон воспроизведений силы постоянного тока | от 4 до 20 мА | |
| Диапазон воспроизведений напряжения постоянного тока | от 1 до 10 В | |
| Диапазон воспроизведений напряжения постоянного тока * Погрешность воспроизведений на поддиапазоне не нормируется | от 0 до 110 мВ * | |
| Пределы допускаемой приведённой (к верхнему пределу воспроизведений) основной погрешности воспроизведений силы и напряжения постоянного тока | от 1 до 10 В | ±0,2 % |
| от 4 до 20 мА | ||
| Пределы допускаемой приведённой (к верхнему пределу воспроизведений) дополнительной погрешности воспроизведений силы и напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур | от 1 до 10 В | ±0,05 % |
| от 4 до 20 мА | ||
| Защита от перенапряжения | 30 В | |
| Диапазон напряжений внешнего питания контура (в режиме имитации аналогового передатчика) | от 5 до 28 В | |
| Сопротивление нагрузки | В режиме воспроизведения напряжения постоянного тока, не менее | 2 кОм |
| в режиме воспроизведения силы постоянного тока (при значении силы тока 20 мА), не более | 1000 Ом | |
| Габаритные размеры: | 75 × 147 × 42 мм±1 мм | |
| Уровень пылевлагозащиты изделия | IP20 | |
| Масса в упаковке, не более | 350 г | |
Комплектация
- Прибор 1 шт.
- Чехол-сумка 1 шт.
- Документация.

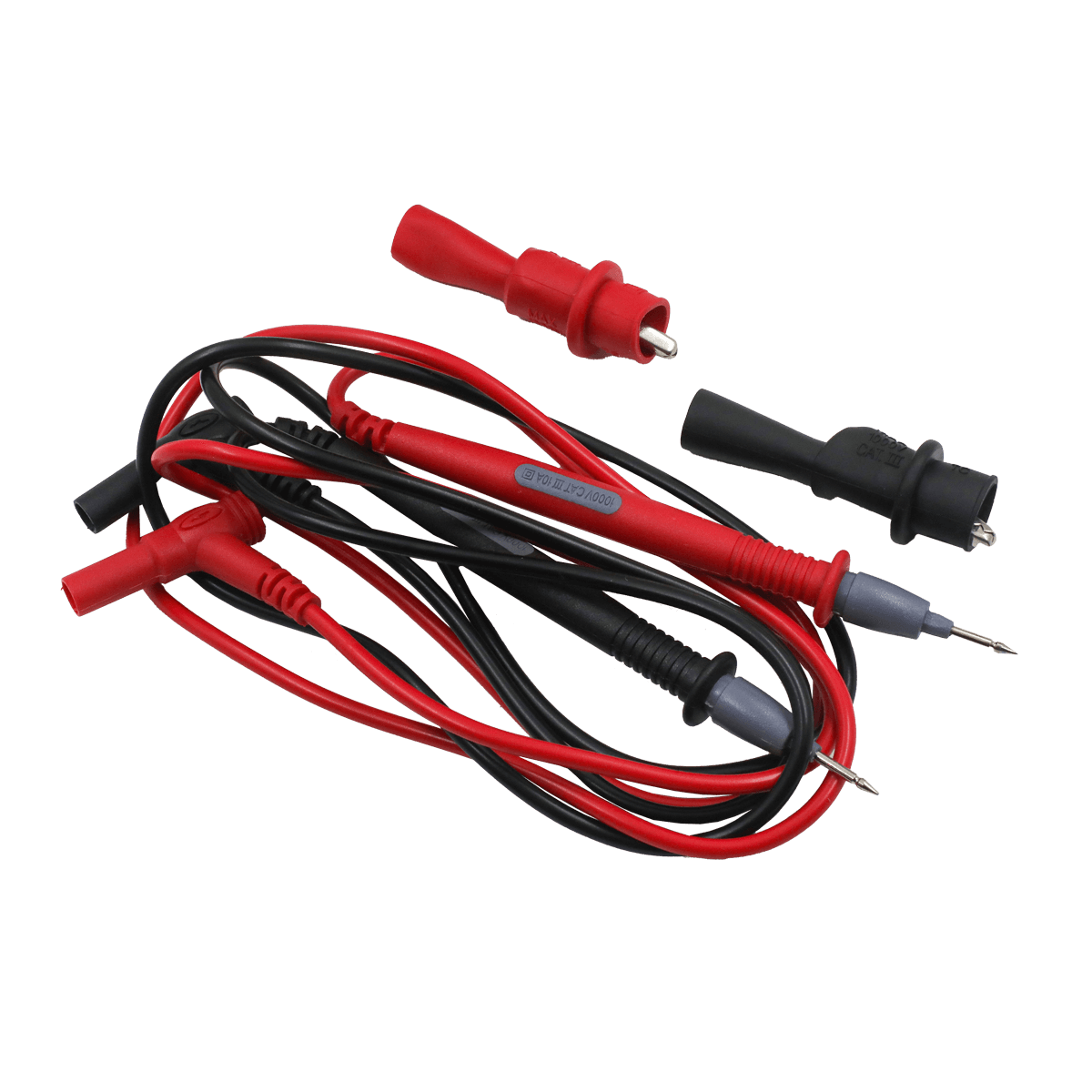

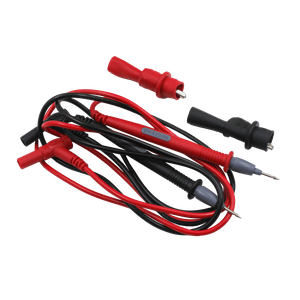

- Комплект измерительных щупов красного и черного цвета 1 к-т.
- Комплект двух переходников типа «зажим крокодил» 1 к-т.
- Комплект 3х ААА батареек 1 к-т.
