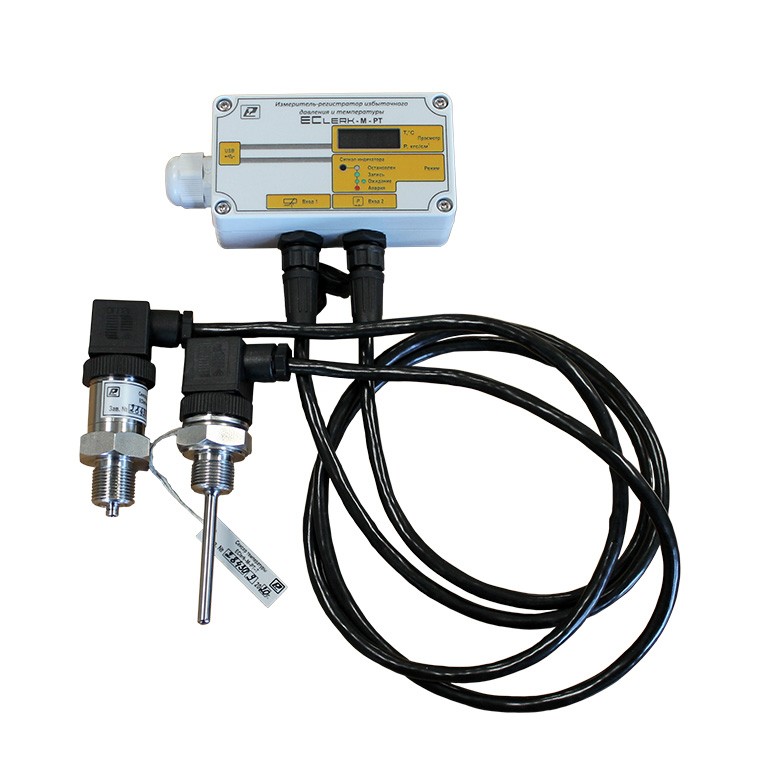

Измеритель-регистратор избыточного давления и температуры EClerk-M-11-PT-G3-6-HP с поверкой

Описание

Измеритель–регистратор EClerk–М–PT (далее – прибор) предназначен для измерения и регистрации избыточного давления и температуры жидкости во времени с последующей обработкой полученной информации на персональном компьютере или мобильном устройстве. Прибор может применяться в ЖКХ для измерения и регистрации параметров теплоснабжения зданий и сооружений, в системах отопления или горячего водоснабжения зданий и сооружений, в производстве и при транспортировке для мониторинга уровня или веса жидкости, а также температуры в различных емкостях, в различном технологическом оборудовании для мониторинга избыточного давления, веса жидкости, уровня жидкости и температуры.

Прибор выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69. Прибор состоит из трёх основных частей: измерителя-регистратора, сенсора давления и сенсора температуры, а также соединителей с разъёмами для подключения сенсоров к измерителю-регистратору. Условия эксплуатации: до 95 % отн. вл., 80,0…110 кПа атм. давл., по температуре:

• измерителя-регистратора и соединителей: –40…+55 °С,
• сенсоров давления и температуры: -40…+120 °С,

Длина кабельных соединителей 1 м., увеличение длины не допускается.

Степень защиты прибора включая все его составные части: IP54.

У прибора со встроенным индикатором измеренные значения избыточного давления и температуры можно посмотреть на встроенном индикаторе путём нажатия на кнопку «Просмотр», первое нажатие - избыточное давление в кгс/см2, второе нажатие- температура в °С.

Краткое описание порядка работы с прибором:

• установите в прибор элемент питания,
• установите на компьютере ПО: EClerk-2.0, скачав его с данного сайта (раздел Программное обеспечение),
• сконфигурируйте (настройте) прибор,
• установите на месте эксплуатации сенсоры температуры и давления, установите на вертикальной поверхности прибор, подключите сенсоры к прибору,
• начните работу по кнопке или по времени,
• отслеживайте текущие показания по встроенному дисплею (при его наличии),
• подключите прибор к ПК и загрузите данные,
• проанализируйте данные, при необходимости сформируйте отчёт, сконвертируйте данные в нужный формат.

Программа EClerk 2.0

Для работы с прибором (конфигурирование, анализ данных, формирование Отчёта) имеется программа EClerk-2.0.

Возможности программы:

• настройка (конфигурирование) прибора;
• работа в режиме Online (USB–измеритель);
• фильтрация по максимальному и минимальному значению, по времени;
• представление данных в виде таблицы и графика, графики по температуре и по давлению строятся отдельно,;
• подготовка Отчёта;
• экспорт данных в Exсel;
• представление данных по каналу избыточного давления в различных физических единицах с масштабированием измеренной величины, например, высота уровня жидкости в метрах.

Внимание! Для работы всех опций программы рекомендуем устанавливать её на ПК не в системных папках и не на системном диске. Если программа установлена в системной папке или на системном диске, то необходимо открыть свойства Ярлыка программы и поставить галочку в пункте "выполнять программу от имени администратора".

Связано это с тем, что при использовании функции программы "копировать ранее установленные настройки" она должна создать файл настроек, для размещения которого на системном диске требуется разрешение администратора.
