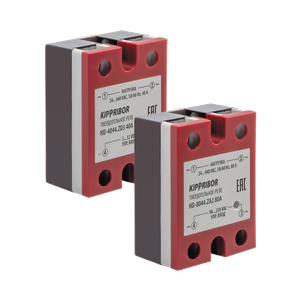

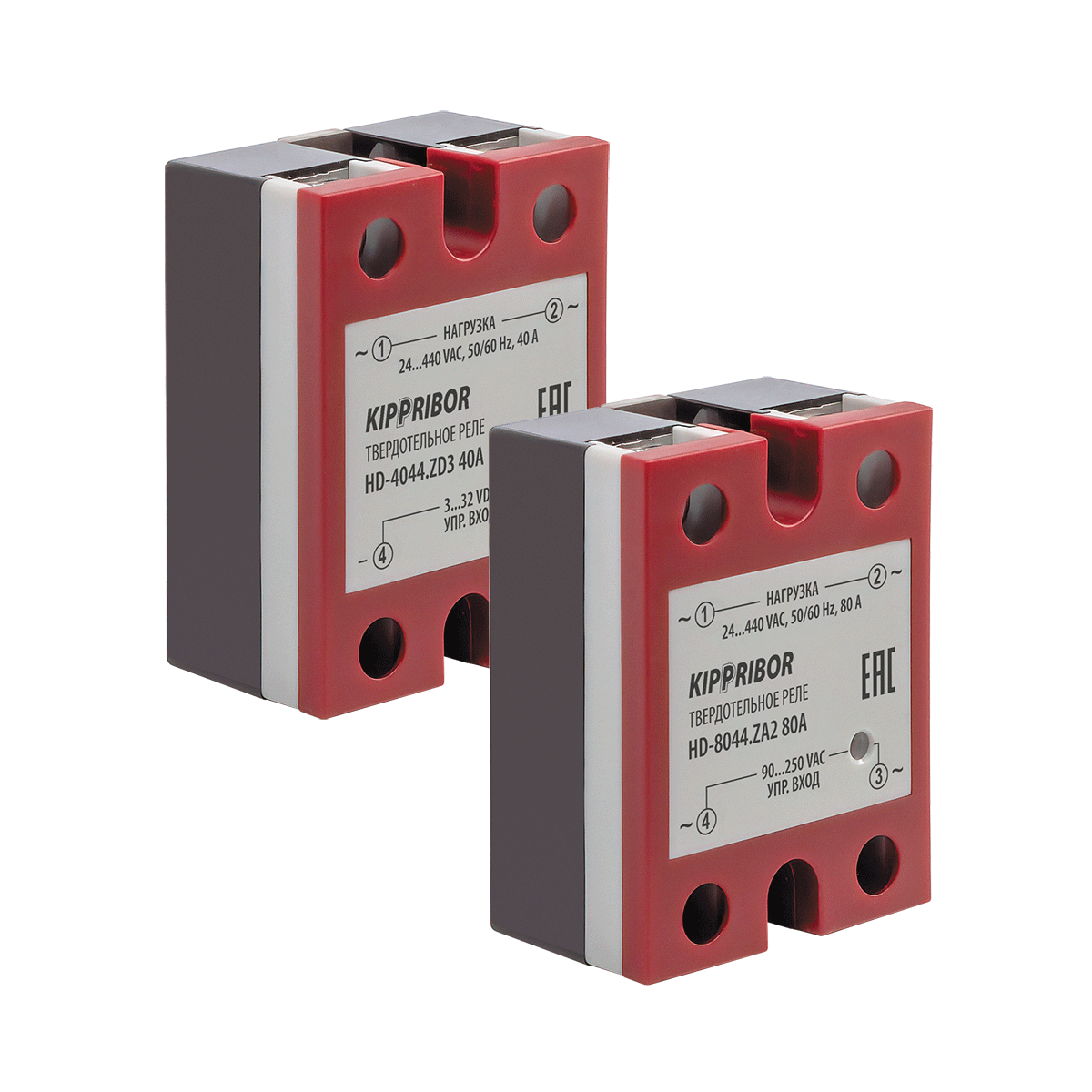

HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] твердотельные реле общепромышленные в стандартном корпусе
Арт. 101136
2 293,60 ₽
HD-6044.ZA2
Вариации не найдены
2 293,60 ₽
Описание
Однофазные ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] являются на сегодняшний день самыми универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.
Особенности управления и коммутации нагрузки
- Управляющий сигнал постоянного или переменного напряжения.
- Широкий диапазон управляющего сигнала: 3…32 VDC – для HD-xx44.ZD3 [M02] / 90…250 VAC – для HD-xx44.ZA2 [M02].
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- максимальный ток нагрузки от 10 до 40 А – для HD-xx44.ZD3 [M02] / от 10 до 80 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации).
- резистивная нагрузка от 8 до 30 А – для HD-xx44.ZD3 [M02] / от 8 до 60 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации);
- индуктивная нагрузка от 1 до 4 А – для HD-xx44.ZD3 [M02] / от 1 до 8 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 24…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]
| Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки | |
|---|---|---|---|
| резистивная нагрузка | индуктивная нагрузка | ||
| HD-хх44.ZD3 [M02] | |||
| HD-1044.ZD3 [M02] | 8 A | 1 A | 10 A |
| HD-2544.ZD3 [M02] | 19 A | 2,5 A | 25 A |
| HD-4044.ZD3 [M02] | 30 A | 4 A | 40 A |
| HD-хх44.ZA2 [M02] | |||
| HD-1044.ZА2 [M02] | 8 A | 1 A | 10 A |
| HD-2544.ZА2 [M02] | 19 A | 2,5 A | 25 A |
| HD-4044.ZА2 [M02] | 30 A | 4 A | 40 A |
| HD-6044.ZА2 [M02] | 45 A | 6 A | 60 A |
| HD-8044.ZА2 [M02] | 60 A | 8 A | 80 A |
Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]
Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
- Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпус ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
| Параметр | Серия HD-xx44.ZD3 | Серия HD-xx44.ZA2 |
|---|---|---|
| Тип коммутируемого тока | Переменный ток | |
| Тип коммутируемой сети | Однофазная Трехфазная* | |
| Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" | |
| Тип коммутируемой нагрузки | Резистивная Индуктивная | |
| Коммутируемое напряжение | 24…440 VAC | |
| Управляющий сигнал | Дискретный сигнал напряжения 3…32 VDC | Дискретный сигнал напряжения 90…250 VAC |
| Входное сопротивление | 900 Ом | |
| Пороги включения/выключения | Порог включения 3 VDC Порог отключения 1 VDC | Порог включения 90 VAC Порог отключения 10 VAC |
| Тип выходных силовых элементов | Симисторы (TRIAC) | HD-1044.ZА2, HD-2544.ZА2, HD-4044.ZА2 – симисторы (TRIAC) HD-6044.ZА2, HD-8044.ZА2 – тиристоры |
| Вид коммутации | Коммутация при переходе через 0 | |
| Максимальное пиковое напряжение | 9 класс (900 VAC) | |
| Потребляемый ток в цепи управления | 6…35 мА | 5…30 мА |
| Падение напряжения на реле в коммутируемой цепи | ≤1,6 VAC | |
| Ток утечки в коммутируемой цепи | ≤10 мА | |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) | |
| Максимальная частота коммутации | 50 Гц | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) | |
* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.
Условия эксплуатации твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2 (согласно ГОСТ 15150)
| Температура окружающего воздуха | -30…+70° С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
