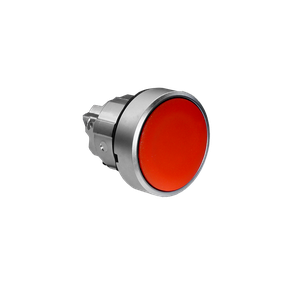

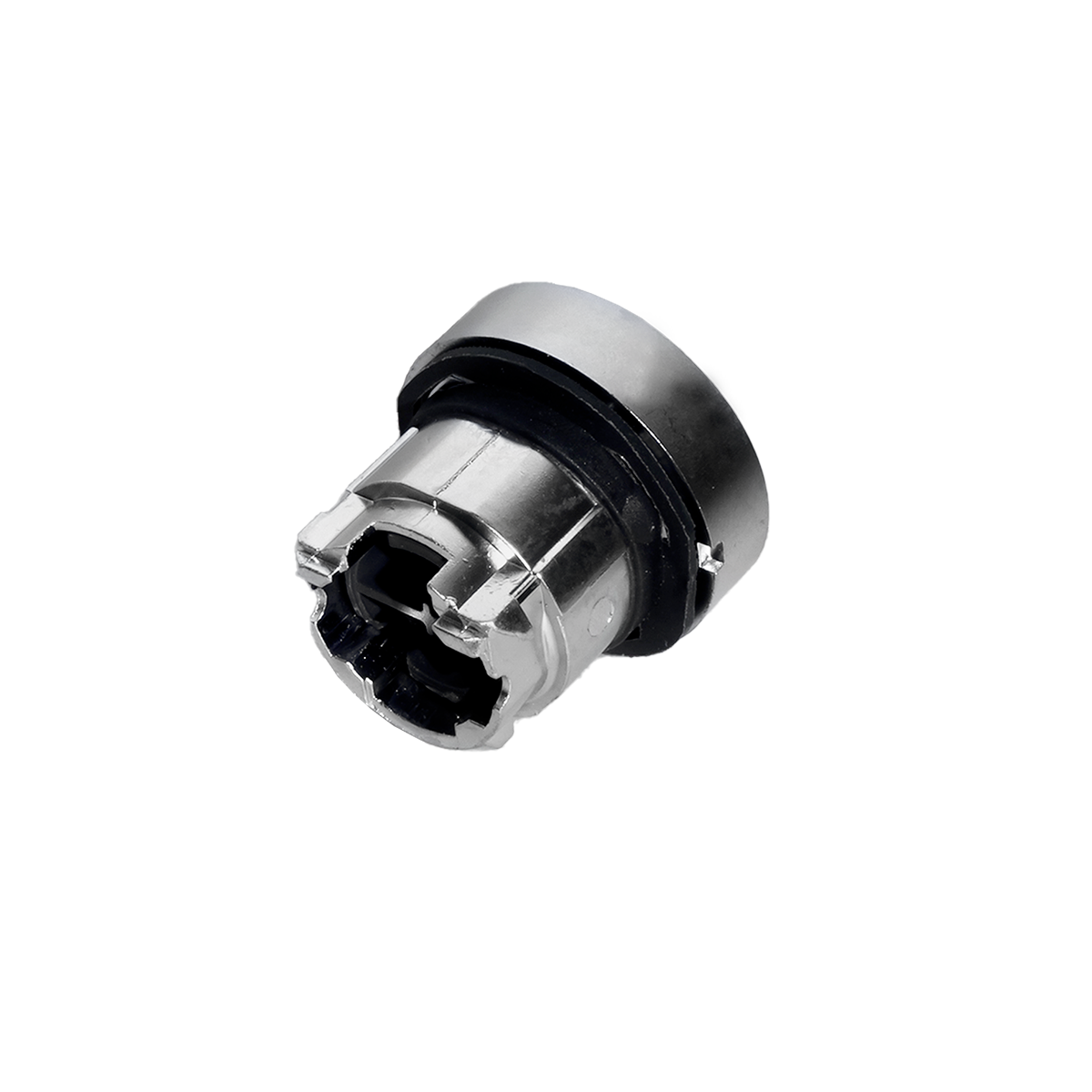

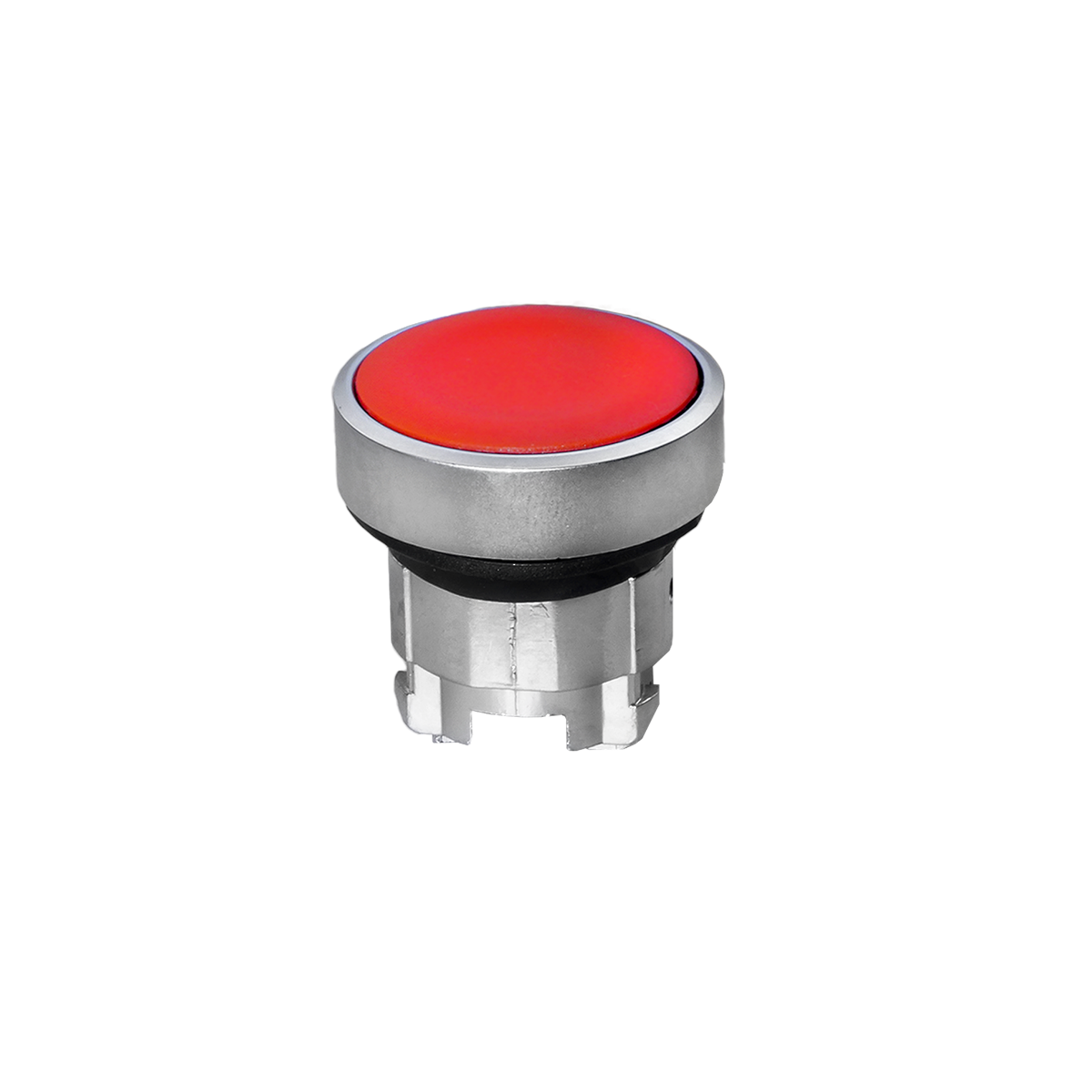

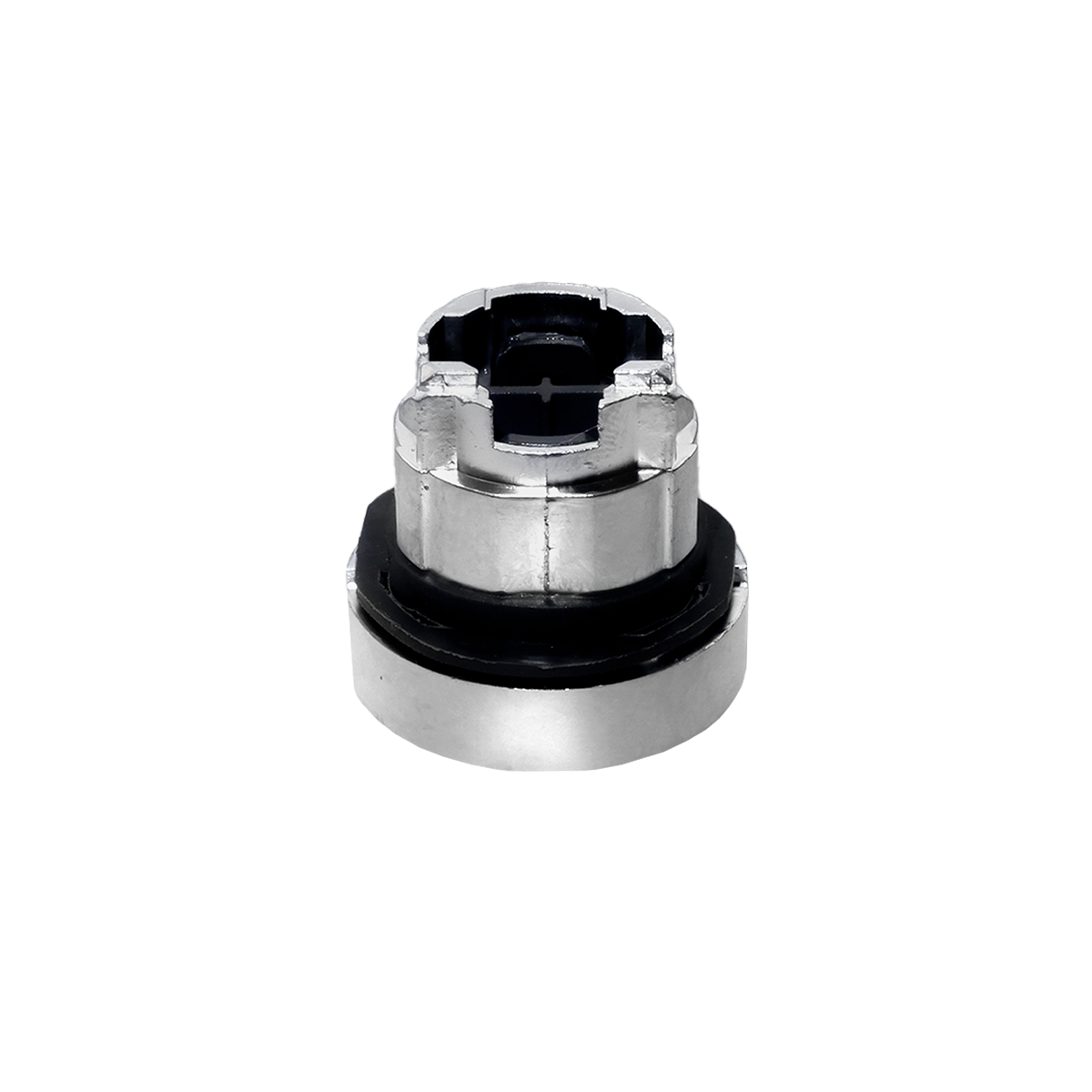

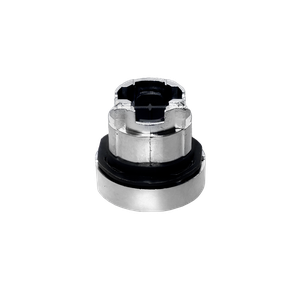

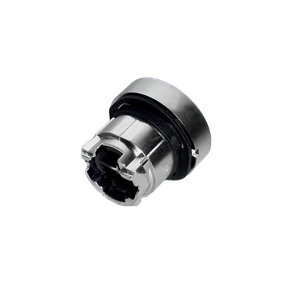

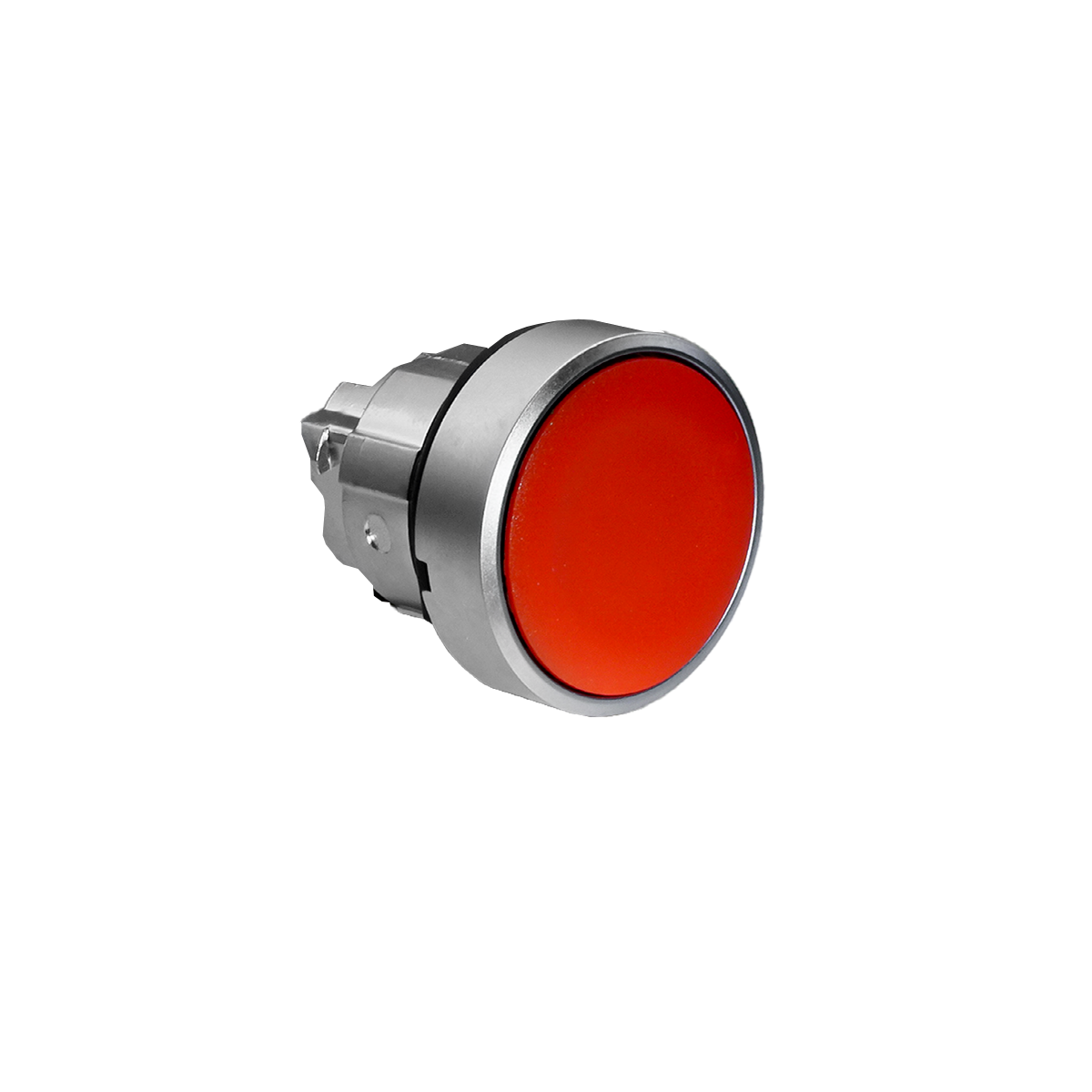

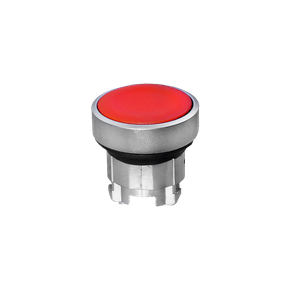

Головка кнопки, плоская, красная, IP65, металл
207,40 ₽
Описание
Головка кнопки MTB4-BA4C предназначена для коммутации цепей управления и включения/отключения релейно-контакторной аппаратуры. Может использоваться для ручного запускаэлектрических приборов и машин с выбором режима работы и способов управления системами контроля, сигнализации и регистрации.
Головка кнопки серии MTB4 с установочным диаметром 22 мм применяется в электрических цепях с переменным (до 690 В)/постоянным (до 400 В) напряжением и частотой тока 50/60 Гц.
Преимущества и особенности серии MTB4
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Повышенная стойкость металлической головки кнопки к коррозии за счет анодирования.
- Расширяемая контактная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
- Компактный LED-модуль устанавливается в один ряд с блок-контактами.
- Наличие в линейке кнопок с повышенной степенью защиты IP66.
- Высокая механическая износостойкость (до 3000 000 нажатий).
- Наличие инструкции по установке в каждой индивидуальной упаковке.
Модульная серия MTB4 поставляется как в сборе (головка и основание с блок-контактами), так и отдельно компонентами, предназначена для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Для установки устройств управления серии MTB4 в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.
Видео по продукции
| Наименование | Значение | ||
|---|---|---|---|
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 | ||
| Степень защиты со стороны блок-контактов | IP20 | ||
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 | ||
| Установочный диаметр | 22 мм | ||
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C | ||
| Влажность | до 90 %, без образования конденсата | ||
| Предельная высота, не более | 2000 м | ||
| Вибростойкость (при частоте 10–50 Гц) | 15 g | ||
| Номинальный ток термической стойкости (I th ) | 10 А | ||
| Номинальное напряжение изоляции (U i ) | 690 В | ||
| Усилие нажатия кнопки: | 10 Н | ||
| с 1 NO контактом | |||
| с 1 NC контактом | 8 Н | ||
| Усилие нажатия кнопки от дополнительно установленного блок-контакта: | 0,8 Н | ||
| с 1 NO контактом | |||
| с 1 NC контактом | 0,6 Н | ||
| Размер и тип подключаемых проводов: | 1 × 0,5 мм2 (20 AWG) жесткий или мягкий | ||
| минимальные значения | |||
| максимальные значения | 2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника | ||
| Механическая износостойкость | |||
| головка грибовидной кнопки: | 3 × 10⁵ циклов | ||
| головки переключателей с подсветкой | 1 x 10⁵ циклов | ||
| остальные головки кнопок и переключателей | 3 x 10⁶ циклов | ||
| Электрический срок службы | 1 x 10⁵ циклов при переменном напряжении | ||
| Материал изготовления: | |||
| головка | Сплав на основе цинка с анодированным покрытием; | ||
| толкатель | РВТ (полибутилентерефталат); | ||
| основание | Сплав цинка | ||
| контакты | Сплав серебра и никеля | ||
| корпус блок контактов | РВТ (полибутилентерефталат) | ||
| Толщина стенки шкафа | 1...6 мм | ||
| Ремонтопригодность | Неремонтопригодны | ||
| Комплектация изделия | По компонентам | ||
Категории нагрузок
| Параметр | Значение | |
|---|---|---|
| Категории применения | АС-15, DС-13 | |
| Средняя частота коммутаций | 3600 цикл/час | |
| Коэффициент загрузки | 0,5 | |
| Частота переменного тока | 50...60 Гц | |
Характеристики модуля подсветки
| Параметр | Значение | |
|---|---|---|
| Номинальное напряжение | 220 В AC/DC или 24 В AC/DC | |
| Срок службы | ≥ 30 000 часов | |
| Цвет светодиода | белый, зеленый, красный, желтый, синий. | |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (U e ), В | Номинальный рабочий ток АС | Номинальный рабочий ток DС | |
|---|---|---|---|
| 15, А | 13, А | ||
| 125 | — | 0,55 | |
| 240 | 3 | — | |
| 250 | — | 0,27 | |
| 380 | 2,5 | — | |
Сертификаты и декларации
| Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для устройств управления MTB4 | Скачать |
Чертежи и 3D модели
| Количество в индивидуальной упаковке, шт | 1 |
| Количество в групповой упаковке, шт | 30 |
| Количество в групповой упаковке, шт | 600 |
| Вес индивидуальной (брутто), кг | 0,025 |
| Объем индивидуальной упаковки, м3 | 0,000024 |
| Размеры индивидуальной упаковки Д x Ш x В, м | 0,028*0,028*0,03 |
| Штрих-код EAN13 (индивидуальный) | 4610095725892 |
| Штрих-код EAN13 (групповой) | 4610095726981 |
| Штрих-код ITF-14 (транспортный) | 14610095726988 |
