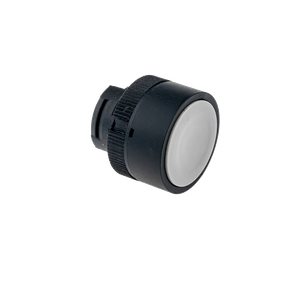

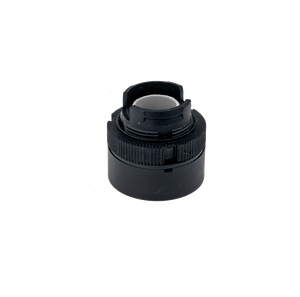

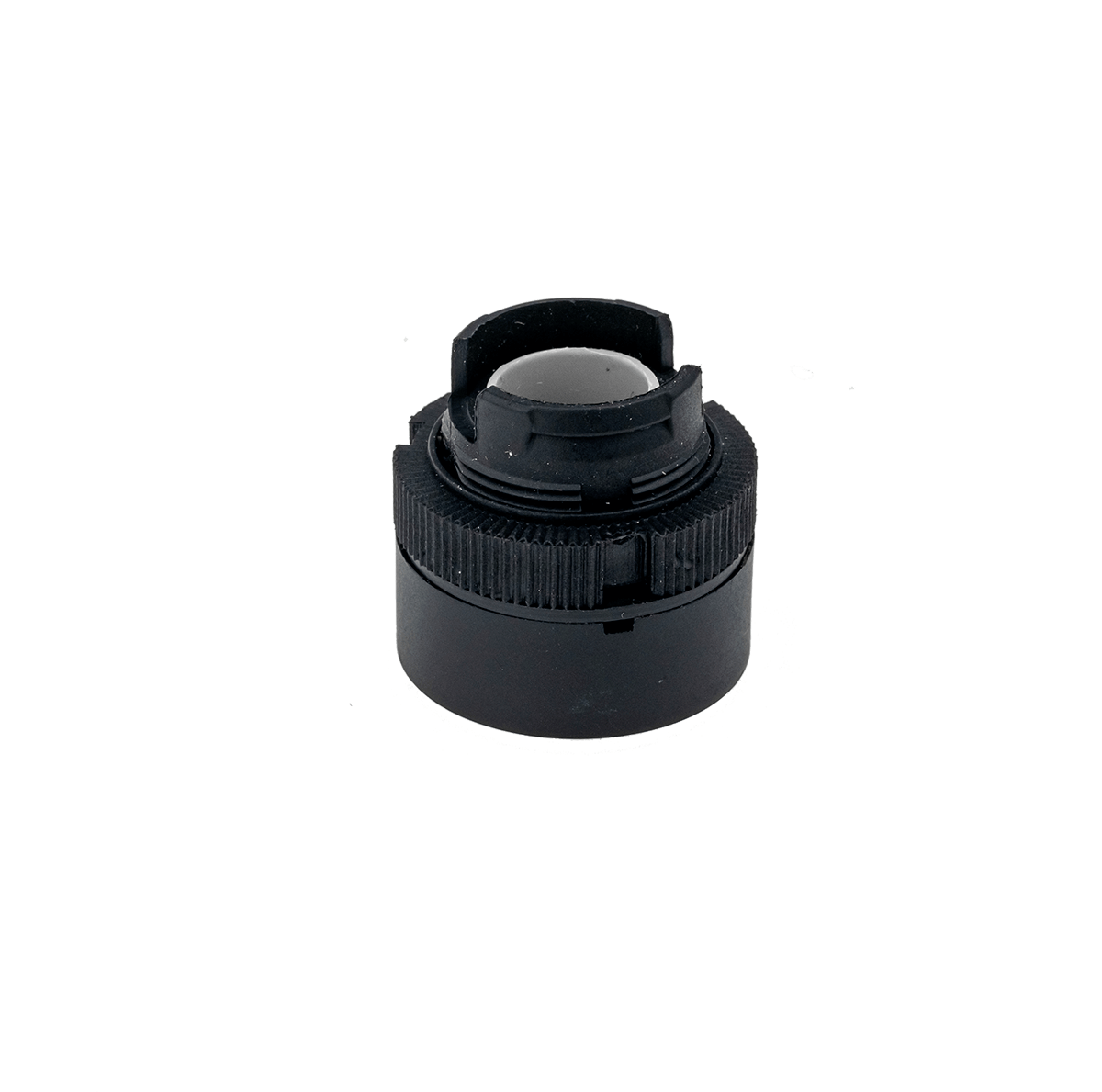

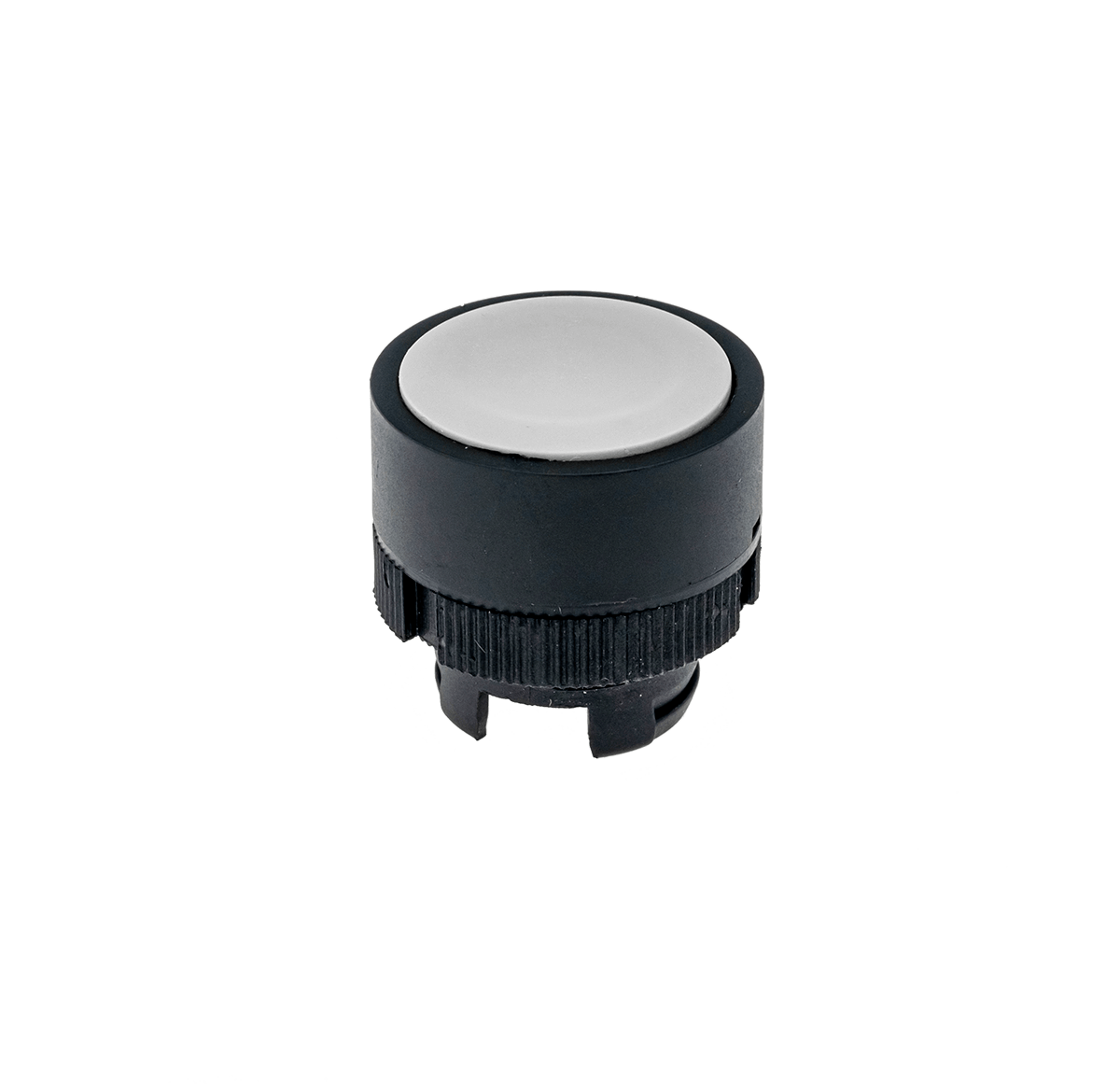

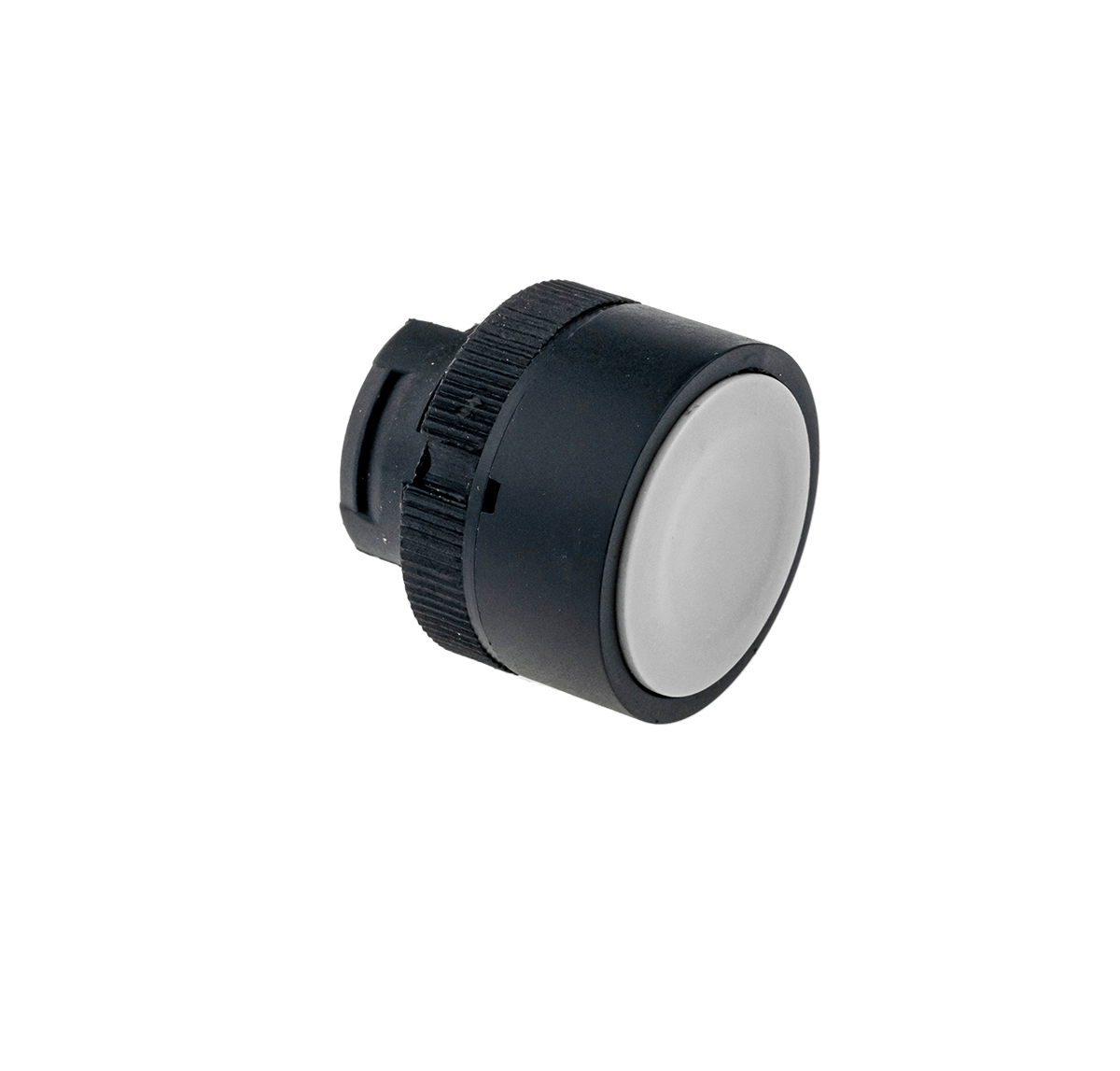

Головка кнопки, белый, пластик
54,90 ₽
Описание
Кнопки MTB2-EA1 применяются для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.
Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.
Устройства поставляются по компонентам - головки и основания с блок-контактами. Модульная конструкция позволяет расширять контактную группу до 6 блок-контактов.
Преимущества
- Удобная фиксация головки кнопки в панели электрощита
- Установка в панели толщиной до 4 мм
- Метки на головке кнопки, позволяющие произвести фиксацию в нужном положении
- Монтаж основания с блок-контактом простым защелкиванием
- Жесткая фиксация в собранном положении
- Демонтаж с помощью отвертки
Видео по продукции
| Параметр | Значение |
|---|---|
| Степень защиты | IP 40 в смонтированном положении. |
| Влажность | до 90 %, без конденсата |
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C |
| Напряжение питания | 24AC/DC - 220В AC/DC |
| Диапазон рабочего напряжения | 0.85 Un ≤ Un ≤ 1.1Un |
| Материал | Корпус PBT, контакты AgNi |
| Вибростойкость | Грибовидная 60 мм кнопка: 8 g Остальные кнопки и переключатели: 15 g |
| Механическая износостойкость | Головка грибовидной кнопки: 300 000 циклов Остальные головки кнопок и переключателей: 3 000 000 циклов |
| Номинальный ток термической стойкости (Ith) | 10А |
| Номинальное напряжение изоляции (Ui) | 415В |
| Тип контактной группы | Нормально-закрытый NС, нормально- открытый NO |
| Подключение проводников | Мин. 1×0.5 мм 2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2×1.5 мм 2 (16AWG) или 1×2.5 мм 2 (14AWG) |
| Защита цепи от короткого замыкания | Использование плавкого предохранителя 10 А |
Сертификаты и декларации
| Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для устройств управления MTB2-E | Скачать |
Чертежи и 3D модели
| Габаритный чертеж MTB2-EA1 | Скачать |
| Количество в групповой упаковке | 10 шт. |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | 155 х 92 х 86 |
| Размеры транспортной упаковки, мм | 440 х 330 х 200 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | 0,001226 |
| Объем транспортной упаковки, м3 | 0,029040 |
| Вес единицы (нетто), грамм | 12,8 |
| Штрих-код EAN13 | 4610015843408 |
