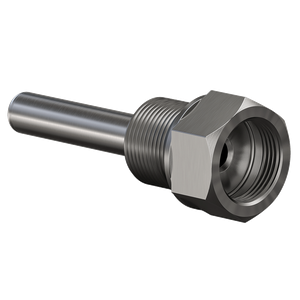

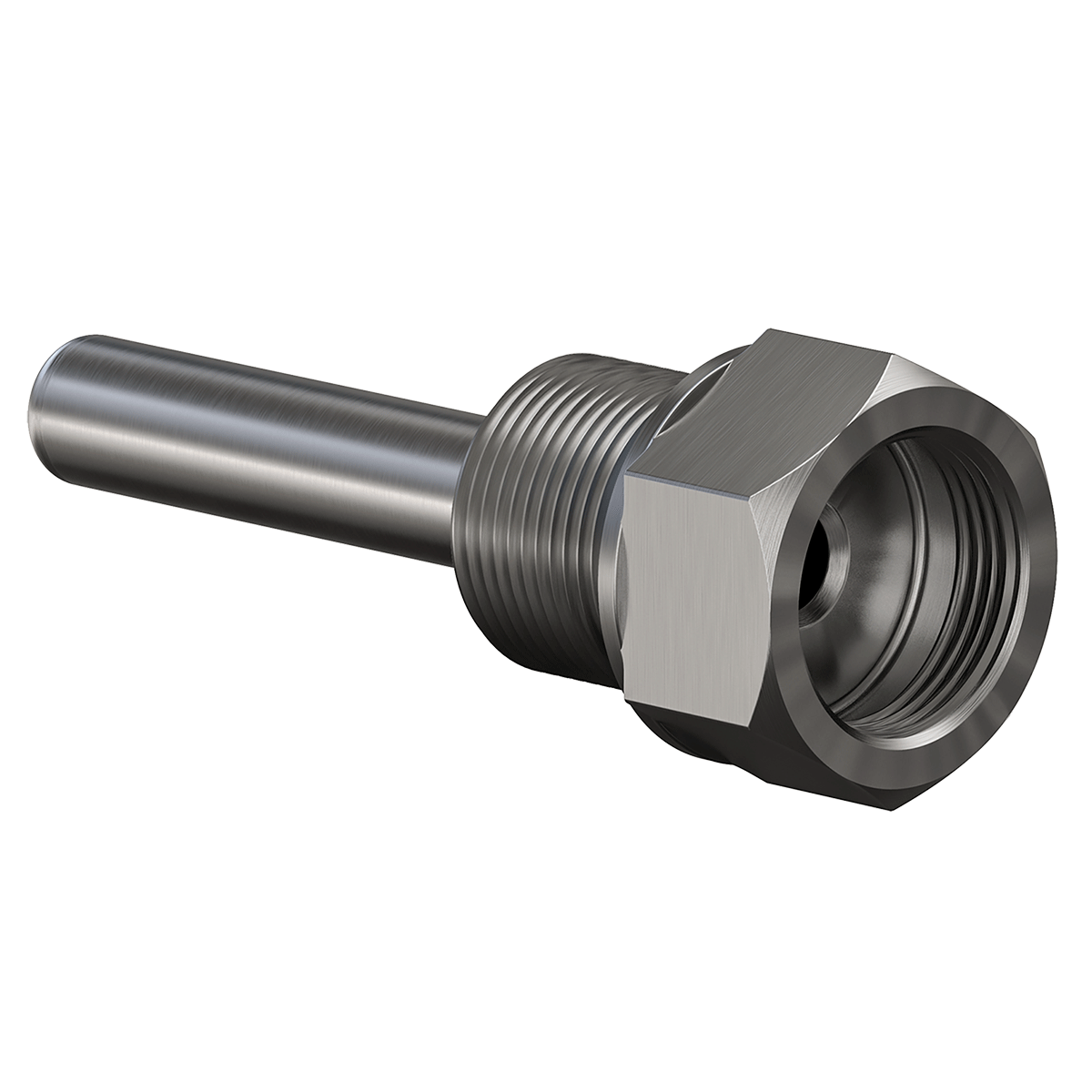

Гильза защитная ГЗ.16 сварная цилиндрическая для датчиков температуры диаметром 8 мм

Описание

Защитные сварные цилиндрические гильзы ГЗ.16 предназначены для установки датчиков температуры с диаметром монтажной части до 8 мм.

Преимущества использования защитных гильз

• Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
• Защита монтажной части датчика от механического воздействия рабочей среды.
• Защита монтажной части датчика от повышенного давления и поломок, связанных с высокой скоростью потока рабочей среды.
• Быстрый монтаж и удобная фиксация датчика при использовании гильз с крепежным пломбировочным винтом.
• Возможность изготовления в упрочненном варианте для измерения температуры в сложных условиях: истирание сыпучими материалами и абразивами, агрессивная среда.

Подробности о технологии упрочнения, параметрах упрочненных гильз и рекомендациях по применению приведены в справочной информации о термопарах и гильзах .

Технические характеристики

• Температура эксплуатации: до +600 °С.
• Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.
• Давление рабочей среды: до 16 МПа.
• Внутренний диаметр: 9,6 мм (±0,7 мм).
• Внешний диаметр: 12 мм (±0,4 мм).
• Подходит для монтажа датчиков температуры до 8 мм.

Материалы деталей, контактирующих с измеряемой средой

• Трубка – 12Х18Н10Т.
• Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т)

Скорость потока измеряемой среды для ГЗ.16

Примечание - при температуре рабочей среды выше 400 °С значение предельной скорости потока снижается в 1.5 раза.
