MEYERTEC
Заказной
После оформления заказа, мы свяжемся с вами для уточнения деталей и сроков поставки. При наличии на складе отправка товара осуществляется незамедлительно!

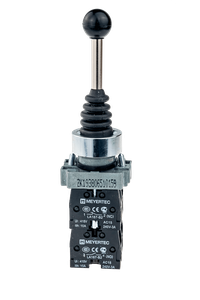

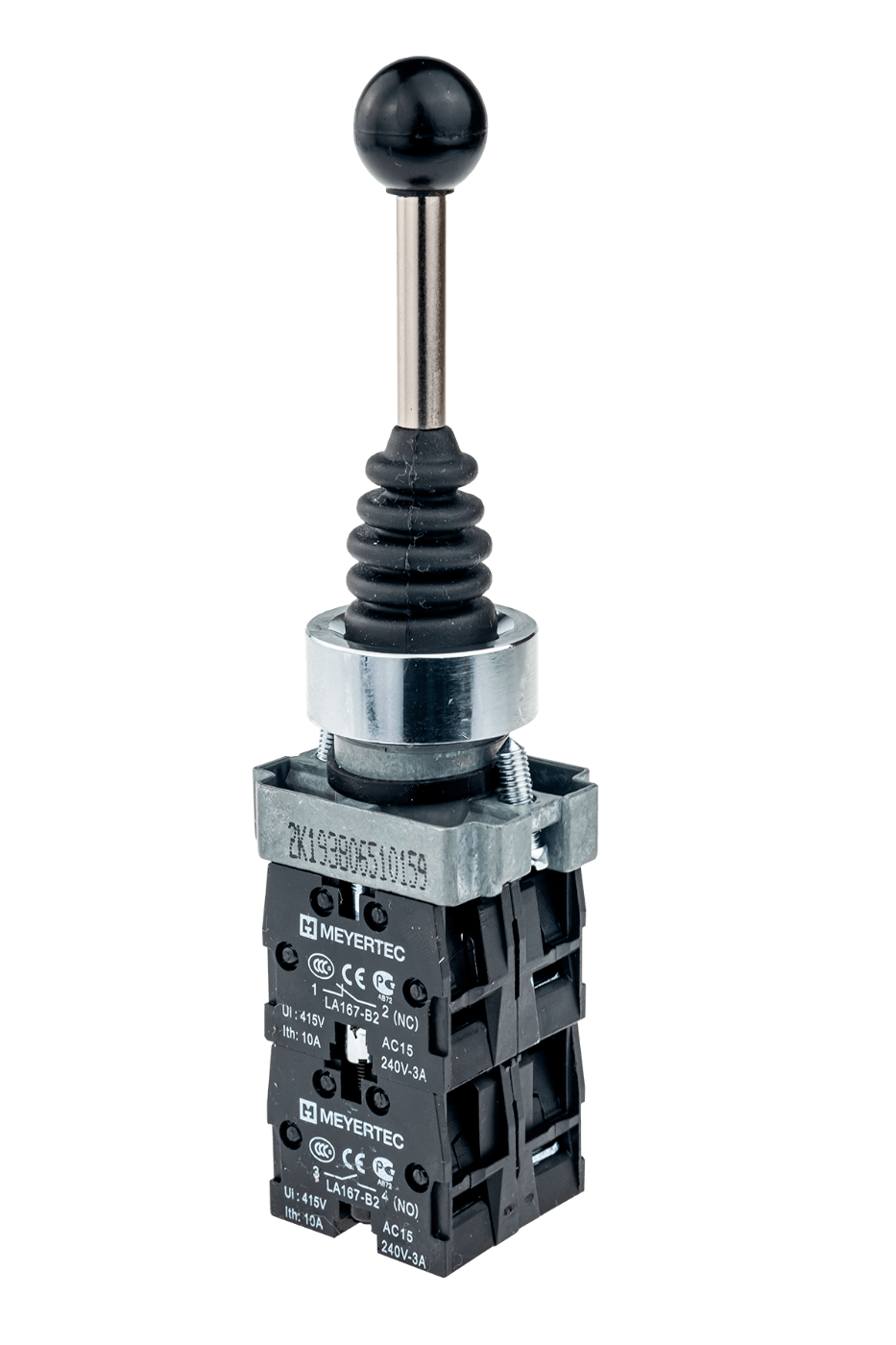

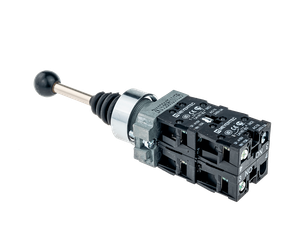

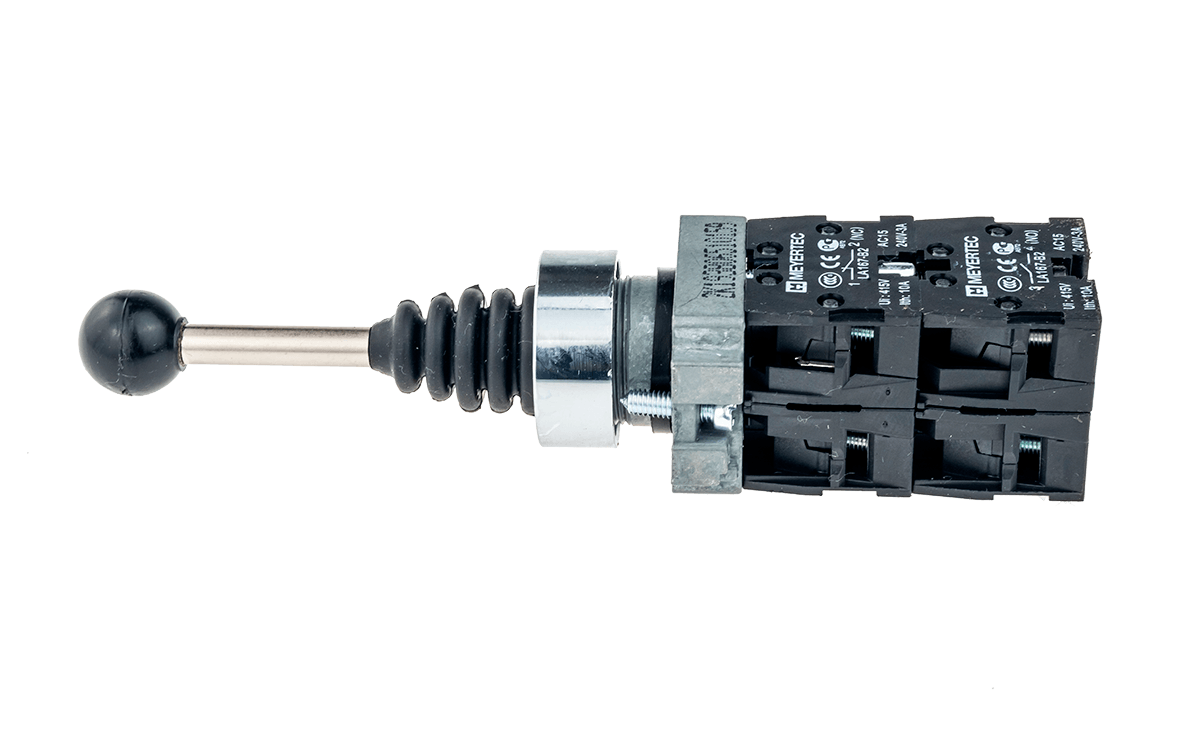

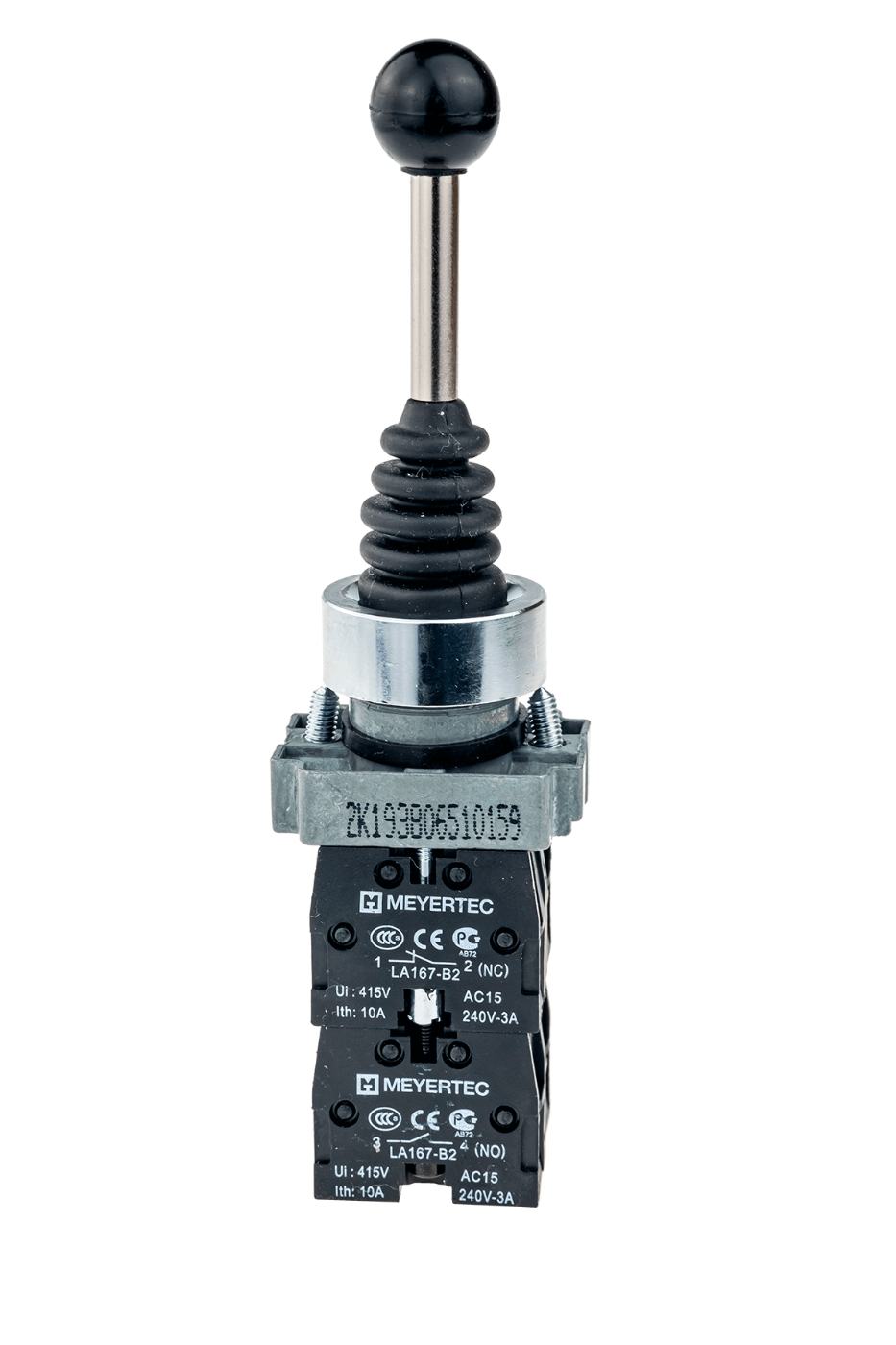

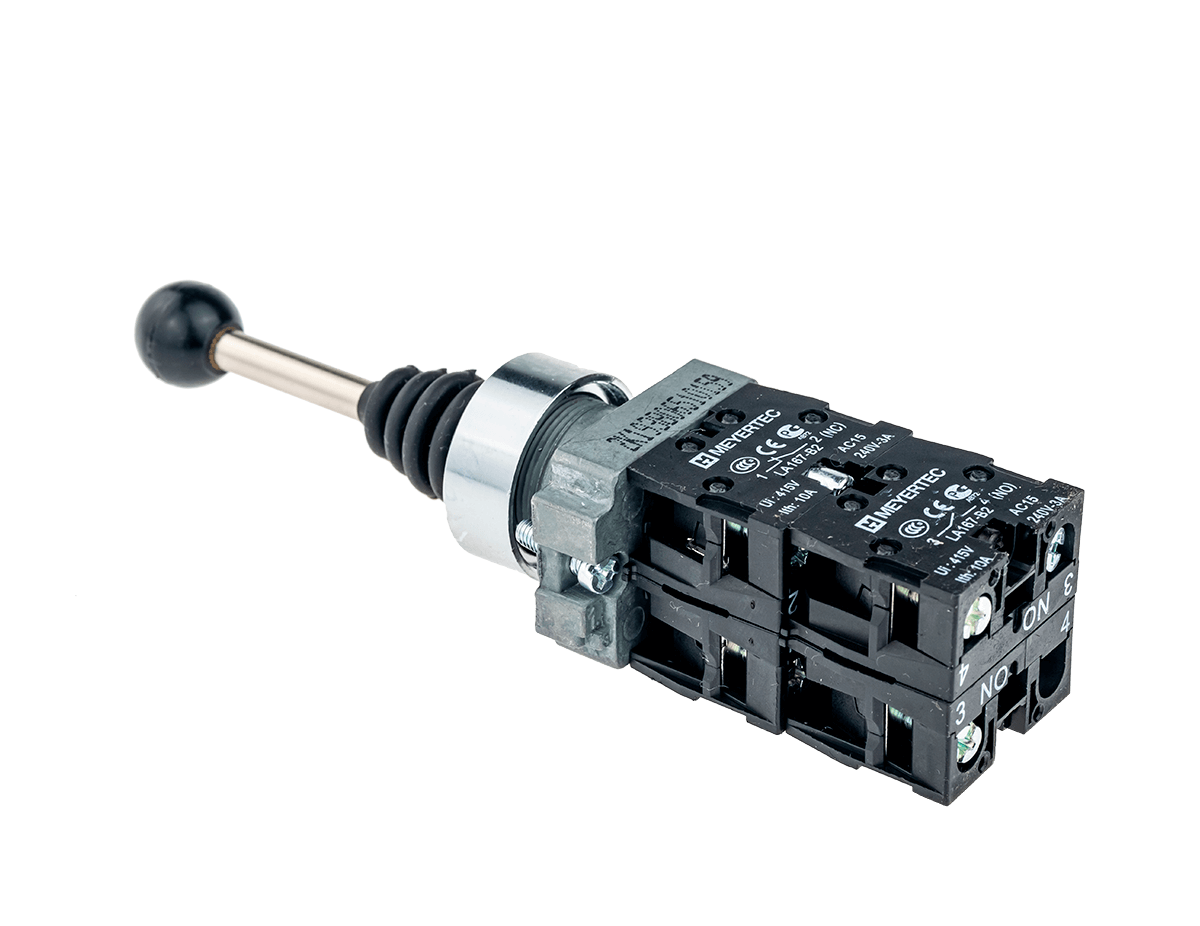

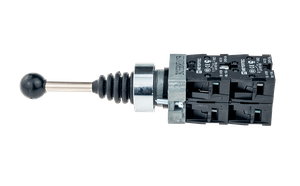

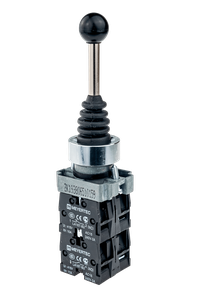

Джойстик в сборе, 4NO, 4 положения с возвратом
1 578,68 ₽
Описание
Джойстики серии MTB2-PA24 предназначены для управления перемещением различных механизмов и установок. В отличии от кнопок и переключателей модульной группы MTB2-B контактная группа джойстиков не расширяется с помощью дополнительных контактов.
ВАЖНО! Физически контактная группа джойстиков состоит из NO и NC контактов. Но контакты NC установленные в джойстиках работают по принципу NO контактов, т.е. замыкаются при перемещении рукоятки в нужное положение
Преимущества
- Модификации на 2 и 4 направления
- Степень защиты IP65
- Модификации с фиксацией и возвратом рукоятки
- Установочный диаметр 22мм
| Параметр | Значение |
|---|---|
| Температурный диапазон | Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C |
| Влажность | до 90 %, без конденсата |
| Вибростойкость | Малые джойстики: 5 g (от 40 до 50 Гц). |
| Степень защиты | IP 65 |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 415 В |
| Подключение | Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG) |
| Механическая износостойкость | 1 x 10 5 циклов |
Сертификаты и декларации
| Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC | Скачать |
| Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для Устройств управления MTB2-B | Скачать |
Чертежи и 3D модели
| Габаритный чертеж MTB2-PA24 | Скачать |
| Количество в групповой упаковке | 4 шт. |
| Количество в транспортной упаковке | 80 шт. |
| Размеры индивидуальной упаковки, мм | 145 х 42 х 33 |
| Размеры групповой упаковки, мм | 155 х 92 х 86 |
| Размеры транспортной упаковки, мм | 440 х 330 х 200 |
| Объем индивидуальной упаковки, м3 | 0,000201 |
| Объем групповой упаковки, м3 | 0,001226 |
| Объем транспортной упаковки, м3 | 0,029040 |
| Вес единицы (нетто), грамм | 141,3 |
| Штрих-код EAN13 | 4610015843101 |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC
Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов
Скачать
Руководство по эксплуатации для Устройств управления MTB2-B
Скачать
Габаритный чертеж MTB2-PA24
Скачать
Характеристики
- Кратность товара
- 1
