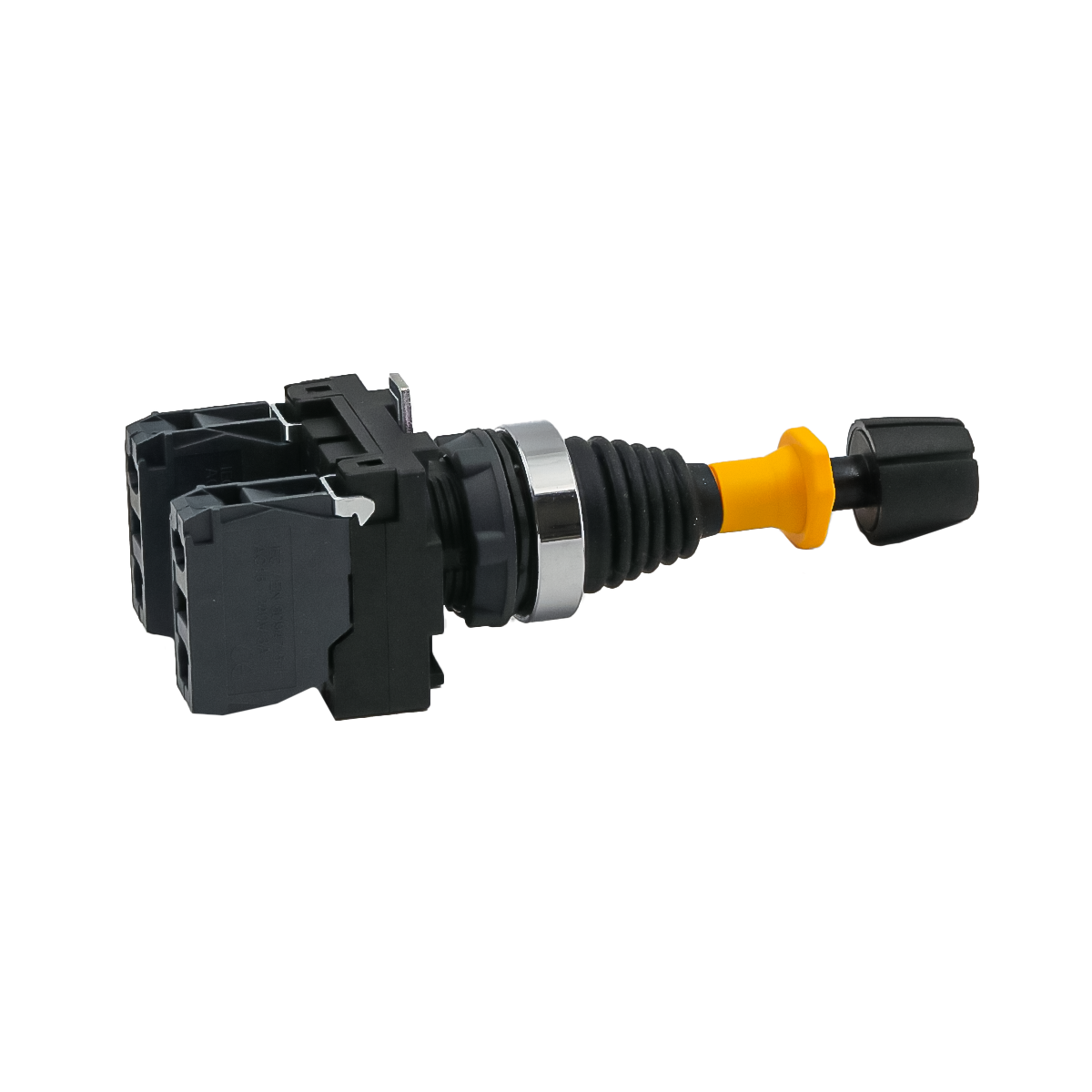

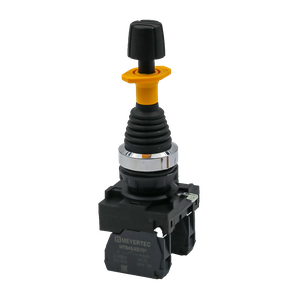

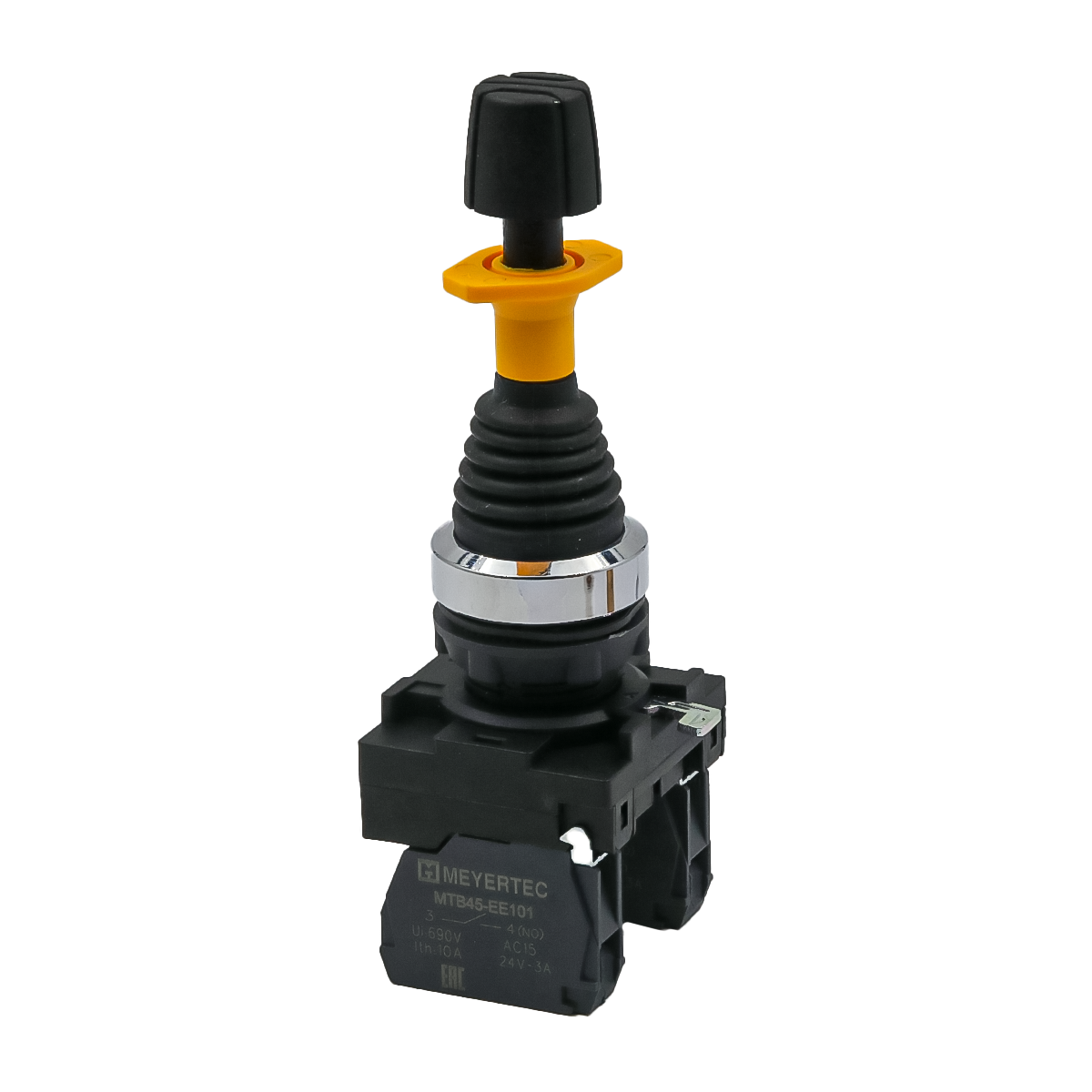

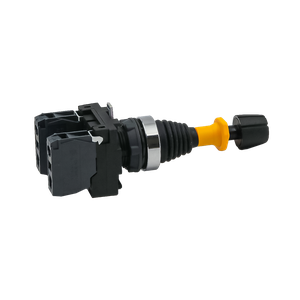

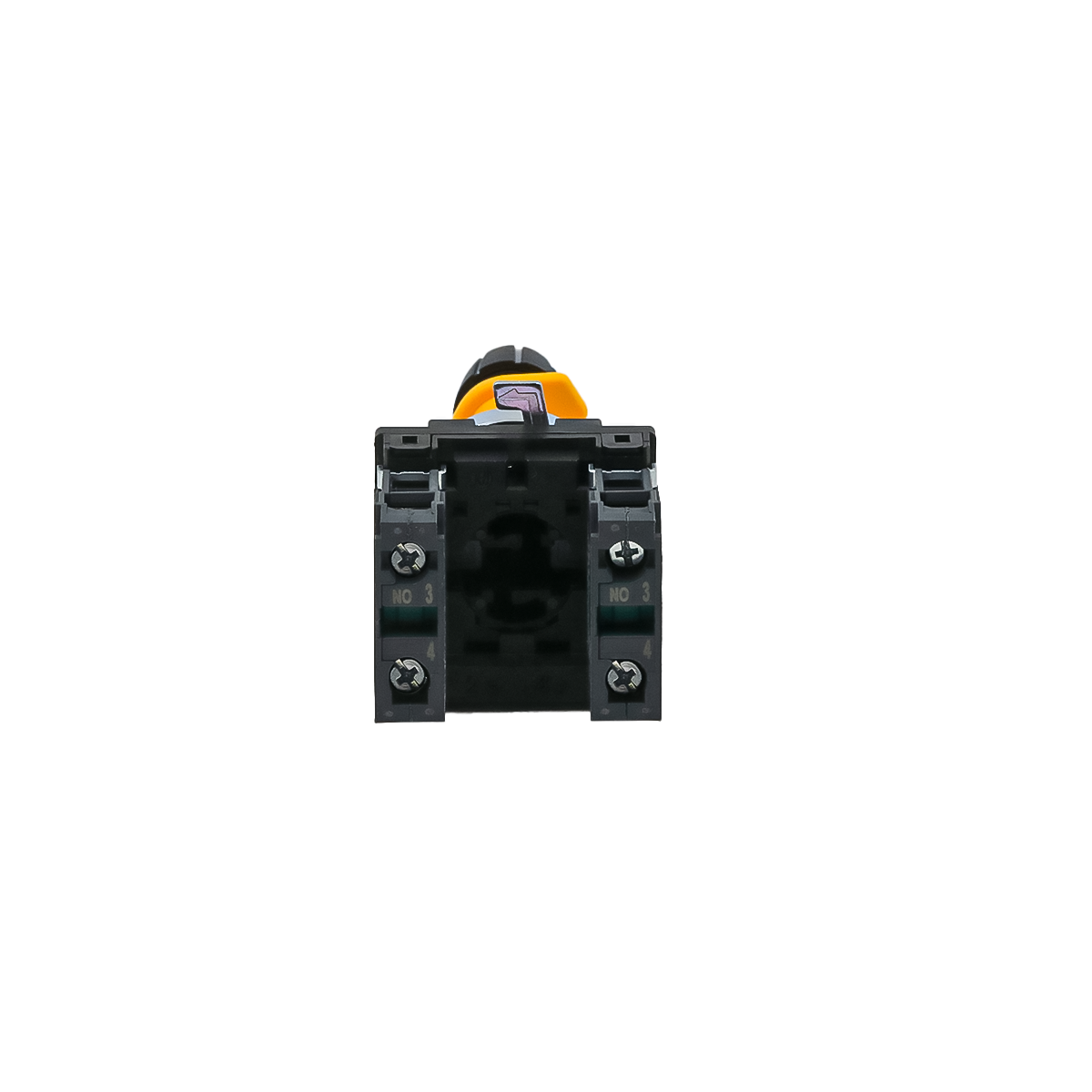

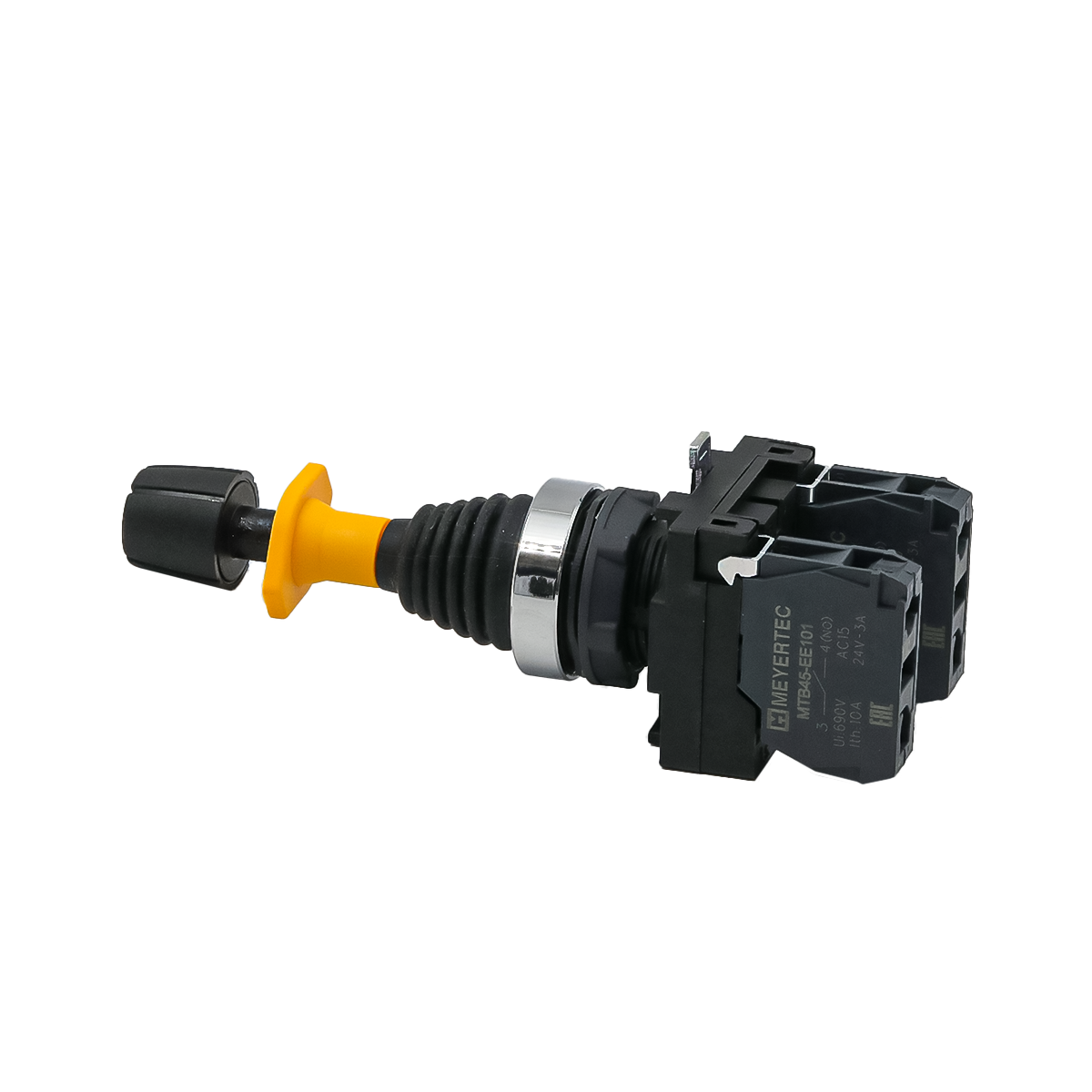

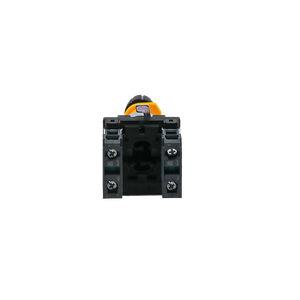

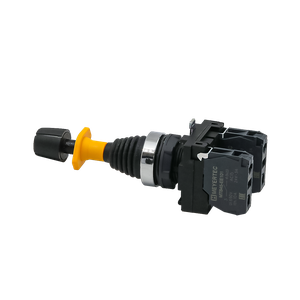

Джойстик в сборе, 2NO, 2 положения с фиксацией и блокировкой
2 008,12 ₽
Описание
Промышленный джойстик MTB5-PA32 (в сборе) применяется:
- для управления перемещением подвижных элементов промышленного оборудования;
- для выполнения пуска и остановки приводов двигателей как с релейно-контакторной системой управления, так и с применением частотных преобразователей.
Джойстики обеспечивают высокую скорость выполнения операции, когда оператору требуется тщательный контроль над системой с ручным управлением.
Преимущества
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Широкие функциональные возможности: 2 или 4 направления, включая операции фиксации, возврата и блокировки, которая обеспечивает защиту от случайного нажатия.
- Компактный размер: монтажная глубина устройства с 4 блок-контактами составляет 48 мм.
- Расширяемая контактная группа: максимально 3 ряда по 4 шт.
- Удобный монтаж основания с блок-контактами простым защелкиванием.
- Удобный демонтаж основания с блок-контактами с помощью специального рычажного фиксатора (без инструмента).
- Высокая механическая износостойкость - более 300 000 циклов.
Сферы применения: машиностроение, целлюлозно-бумажная, пищевая промышленность, строительная техника, робототехника и др.
| Наименование | Значение | ||
|---|---|---|---|
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 | ||
| Степень защиты со стороны блок-контактов | IP20 | ||
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 | ||
| Установочный диаметр | 22 мм | ||
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C | ||
| Влажность | до 90 %, без образования конденсата | ||
| Предельная высота, не более | 2000 м | ||
| Вибростойкость (при частоте 10–50 Гц) | 15 g | ||
| Номинальный ток термической стойкости (Ith) | 10 А | ||
| Номинальное напряжение изоляции (Ui) | 690 В | ||
| Размер и тип подключаемых проводов: | 1 × 0,5 мм 2 (20 AWG) жесткий или мягкий | ||
| минимальные значения | |||
| максимальные значения | 2 × 1,5 мм 2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм 2 (14 AWG) без кабельного наконечника | ||
| Механическая износостойкость | 3 x 10⁵ циклов | ||
| Электрический срок службы | 1 x 10⁵ циклов при переменном напряжении | ||
| Материал изготовления: | |||
| головка | РВТ (полибутилентерефталат) + резина + металл | ||
| основание | РВТ (полибутилентерефталат) | ||
| механизм фиксации | Металл | ||
| контакты | Сплав серебра и никеля; | ||
| корпус блок контактов | РВТ (полибутилентерефталат) | ||
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) | ||
| Толщина стенки шкафа | 1...6 мм | ||
| Ремонтопригодность | Неремонтопригодны | ||
| Комплектация изделия | Изделие в сборе | ||
Категории нагрузок
| Параметр | Значение | |
|---|---|---|
| Категории применения | АС-15, DС-13 | |
| Средняя частота коммутаций | 3600 цикл/час | |
| Коэффициент загрузки | 0,5 | |
| Частота переменного тока | 50...60 Гц | |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС- | Номинальный рабочий ток DС- | |
|---|---|---|---|
| 15, А | 13, А | ||
| 125 | — | 0,55 | |
| 240 | 3 | — | |
| 250 | — | 0,27 | |
| 380 | 2,5 | — | |
Сертификаты и декларации
| Сертификат соответствия (Устройства управления и концевые выключатели MEYERTEC) | Скачать |
Паспорта и руководства
| Руководство по эксплуатации для джойстиков MTB5 | Скачать |
Чертежи и 3D модели
| Вес индивидуальной упаковки, гр. | 88,00 |
| Объем индивидуальной упаковки, м3 | 0,000181 |
| Количество в индивидуальной упаковке, шт | 1 |
| Количество в групповой упаковке, шт | 4 |
| Количество в транспортной упаковке, шт | 80 |
| EAN-13 Индивидуальный | 4610095728060 |
| EAN-13 Групповой | 4610095729135 |
| ITF-14 Транспортный | 14610095729132 |
