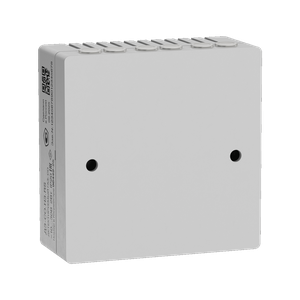

ДЗ-СО сигнализатор (детектор) загазованности угарного газа (СО) для парковок с цифровым интерфейсом RS-485

Описание

Детектор превышения уровня оксида углерода (СО) служит для автоматического контроля концентрации угарного газа в воздухе. Он непрерывно следит за уровнем СО и сигнализирует о его превышении, когда концентрация достигает пороговых значений. Этот прибор можно использовать на парковках в жилых, административных, производственных зданиях и сооружениях, а также в гаражах. Детектор передаёт цифровые данные о концентрации СО через интерфейс RS-485.

Функциональные особенности

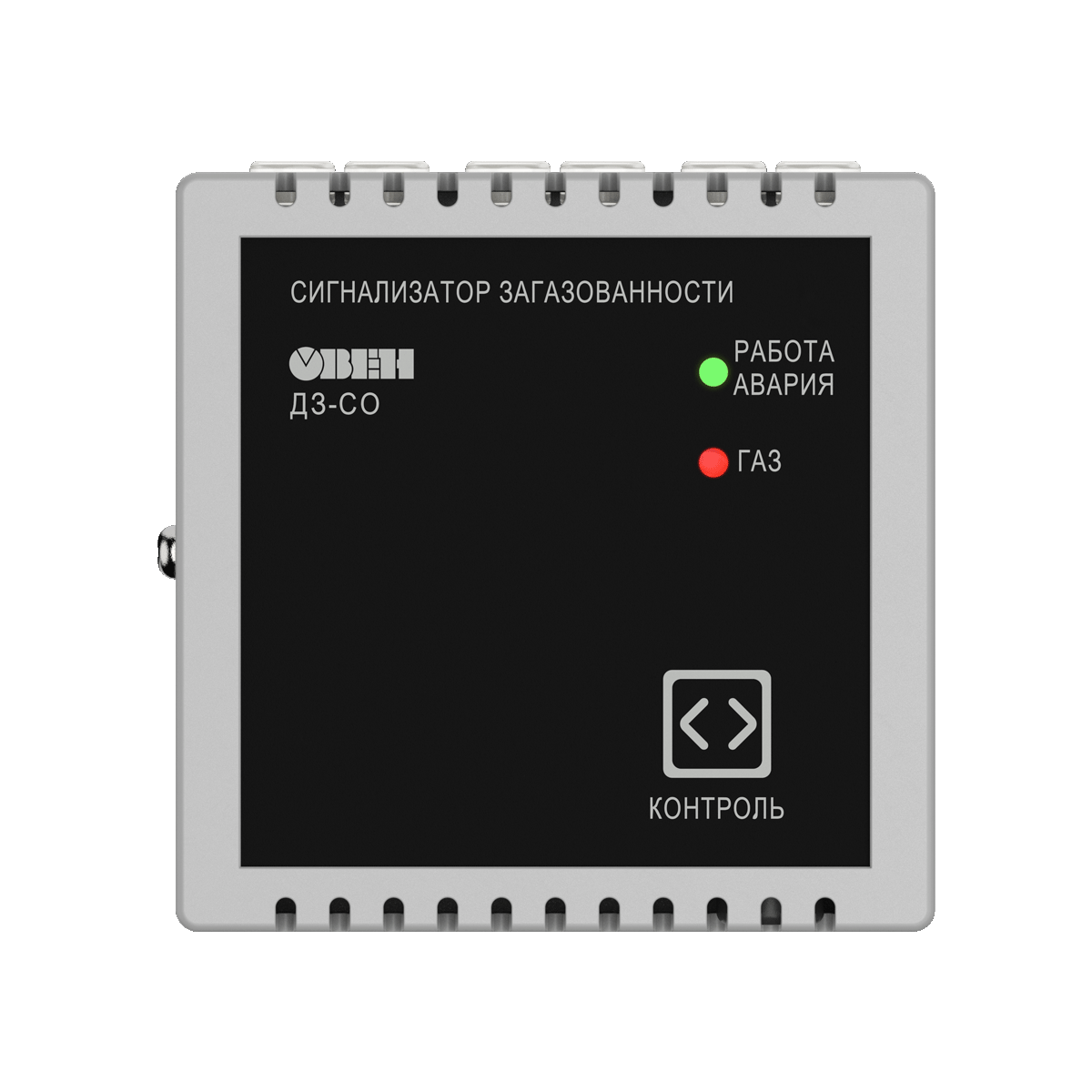

• Индикация (световая и звуковая) достижения СО двух пороговых значений – 20 мг/м 3 и 100 мг/м 3 .*
• Передача состояний порогов и значения уровня СО по RS-485
• Встроенная самодиагностика и режим имитации аварии.
• Автоотключение второго порога срабатывания после уменьшения концентрации ниже порогового значения.
• Два дискретных выхода типа «транзисторный ключ» по порогам.

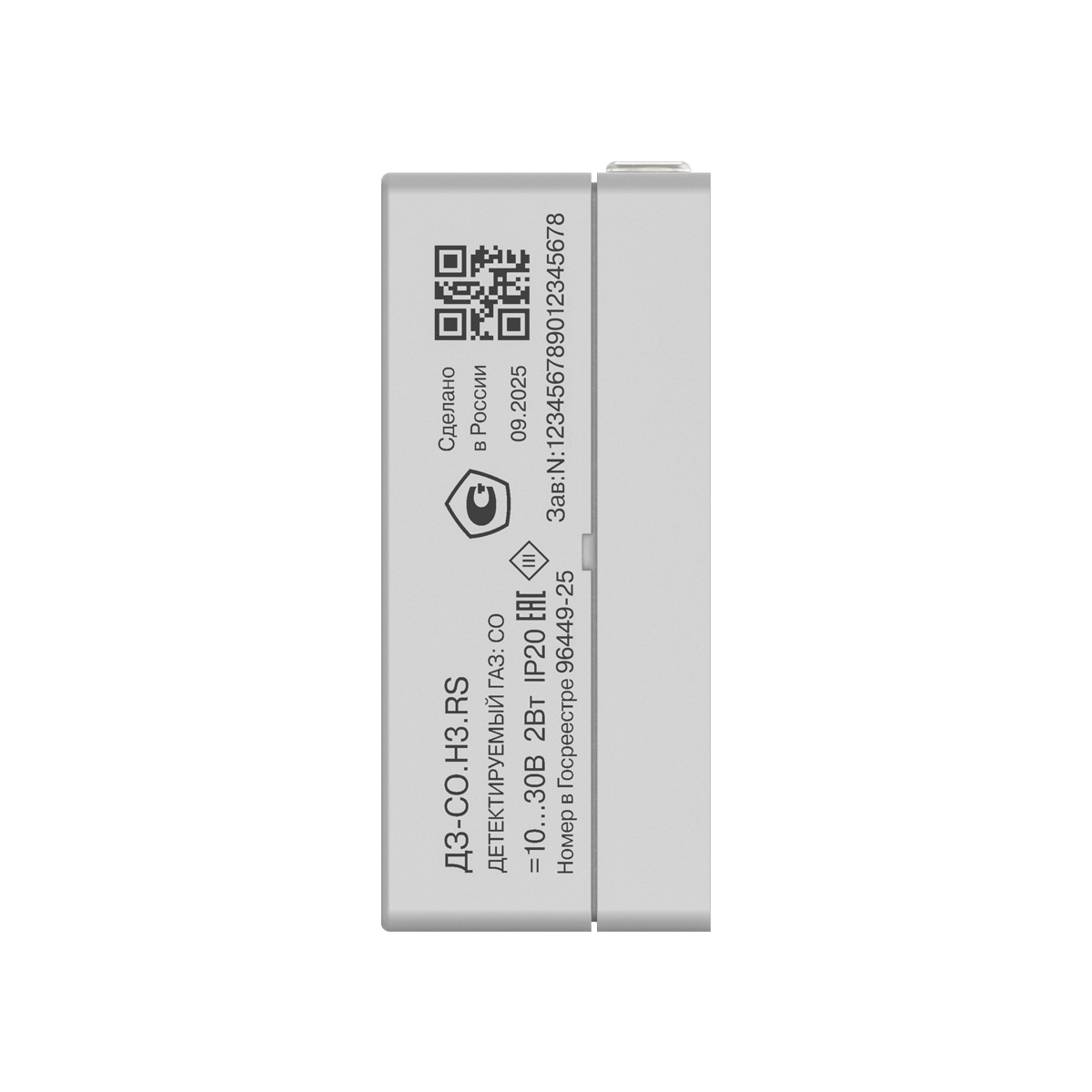

• Внесен в Госреестр СИ под номером 96449-25.
• Напряжение питания – 24 В постоянного тока.

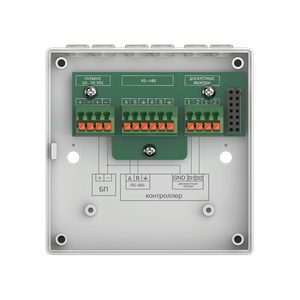

• Дублированные контакты клеммных колодок позволяют легко собирать приборы в шинную топологию сети RS-485 и дискретных выходов.

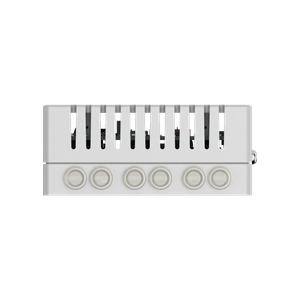

• Сечение провода для монтажа внешних связей от 0,35 до 0,75 мм 2 , диаметр кабеля до 6 мм.

* Под заказ возможна настройка на другие пороги в пределах диапазона измерений прибора

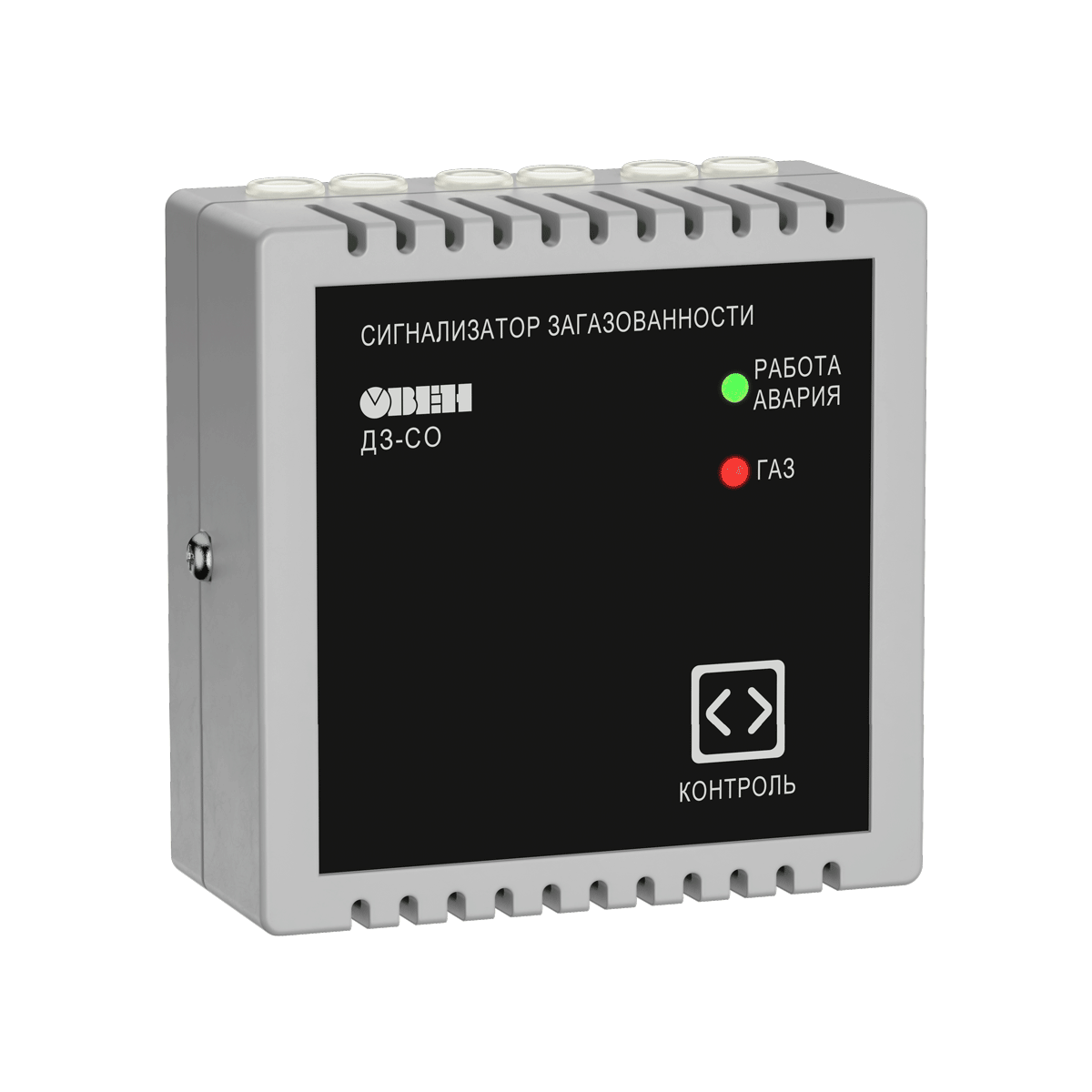

Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа.

Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы – диффузионный. Контролируемая одним прибором площадь составляет не более 200 м 2 .

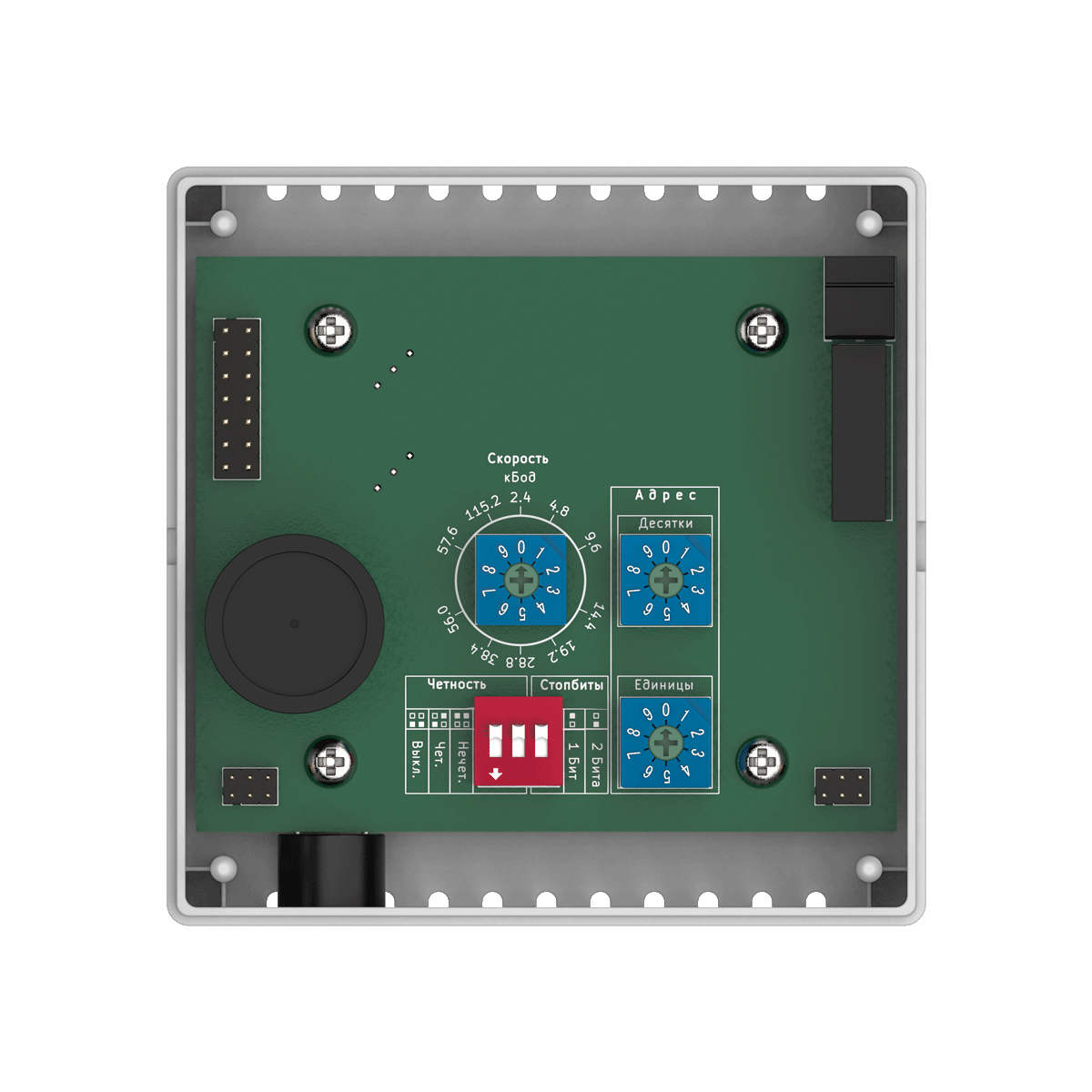

Прибор имеет цифровой интерфейс RS-485 и два дискретных выхода типа «транзисторный ключ», позволяющие удаленно получать информацию о состоянии порогов сигнализации.

В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.

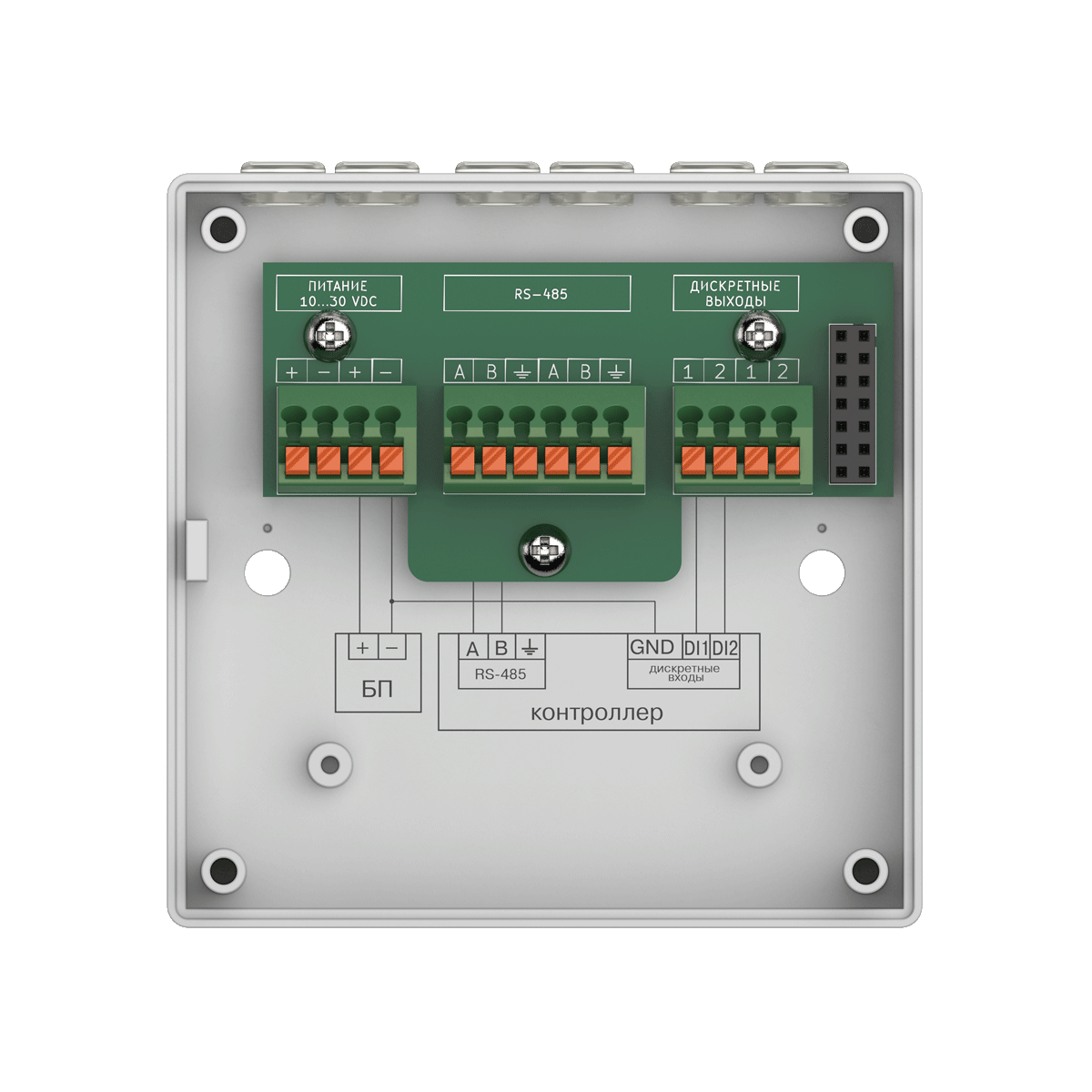

Возможно несколько сценариев подключения и использования прибора:

1. Подключение к контроллеру только по сети RS-485 с опросом регистра состояния порогов.
2. Подключение к контроллеру только дискретных выходов и контроль их состояния.
3. Одновременное подключение к контроллеру по сети RS-485 и дискретных выходов.

В первых двух сценариях экономятся ресурсы контроллера и кабельные линии.

В третьем сценарии контролируются состояния дискретных выходов, а также выполняется опрос регистра состояния порогов. Данный сценарий наиболее надёжен, с точки зрения помехозащищённости.

Области применения

Газовый детектор ОВЕН ДЗ-СО применяется в закрытых паркингах, подземных гаражах, подвалах промышленных предприятий и т.п.

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов:

• температура окружающего воздуха: -20…+50 °С;
• относительная влажность от 20 до 85 % без конденсации влаги;
• атмосферное давление – от 84 до 106,7 кПа.
