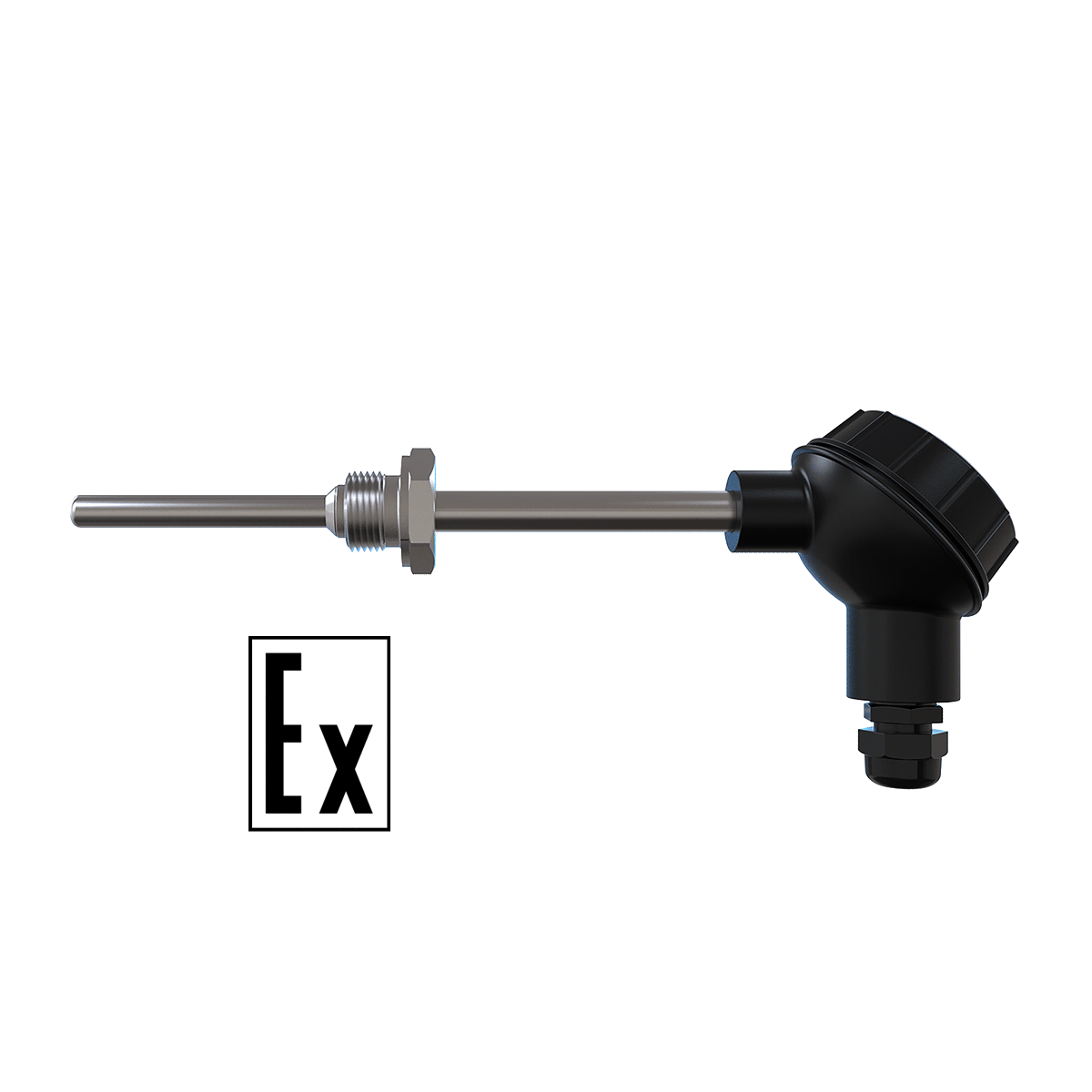

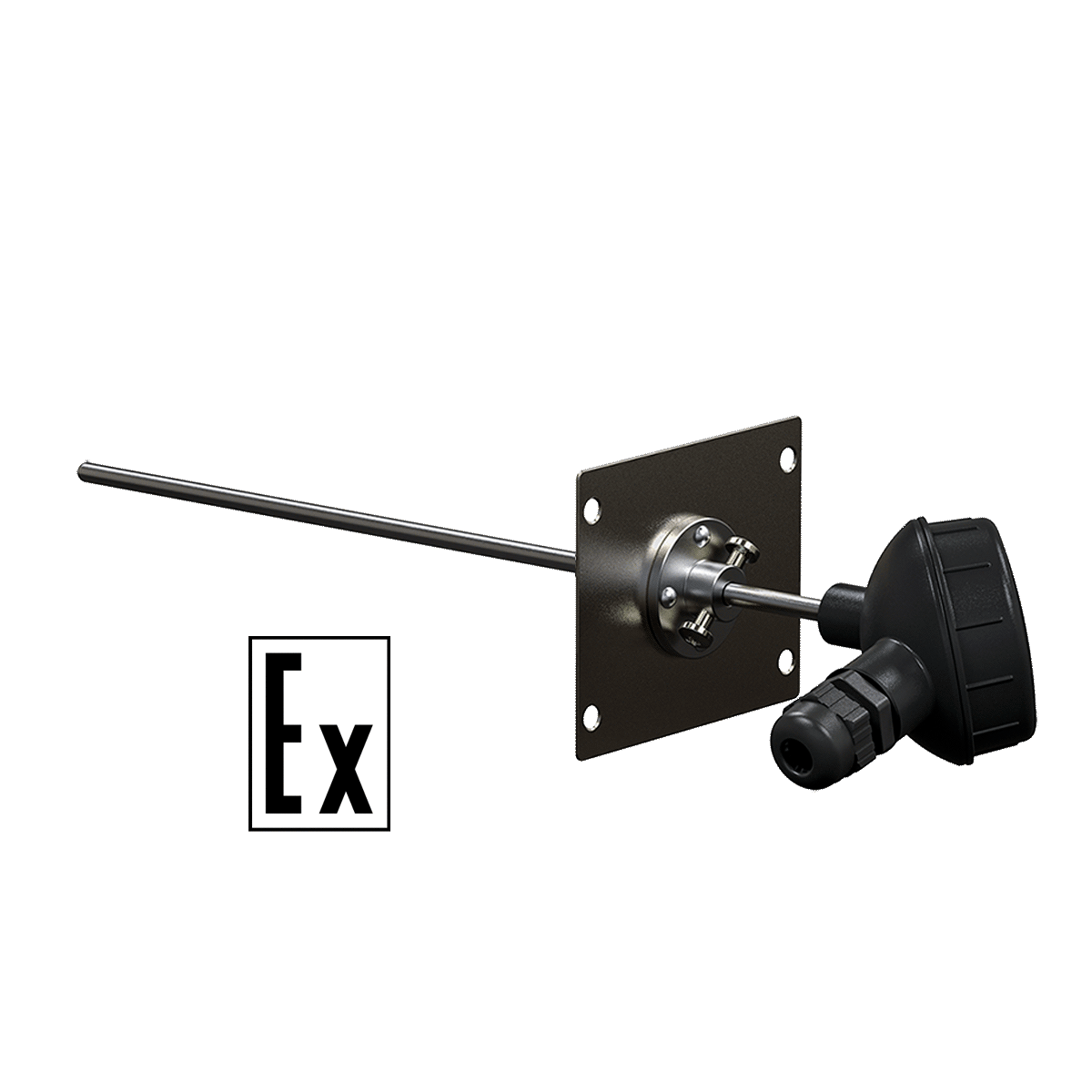

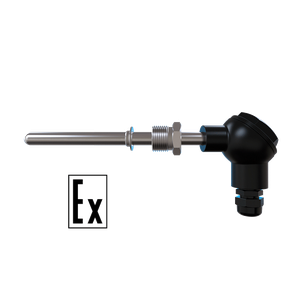

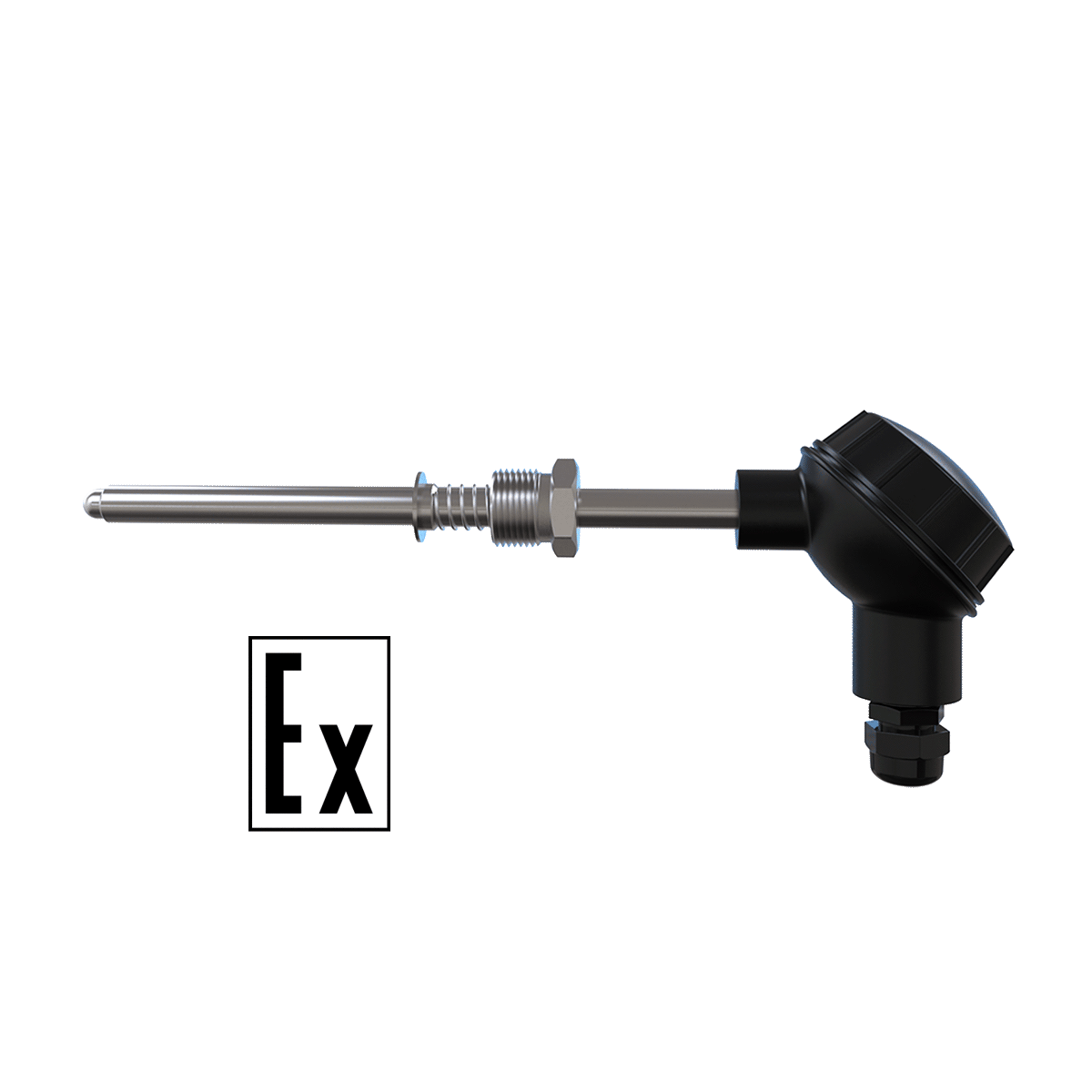

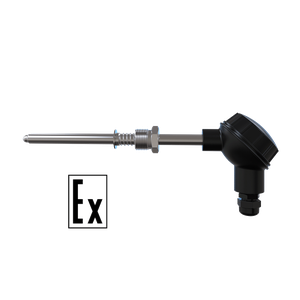

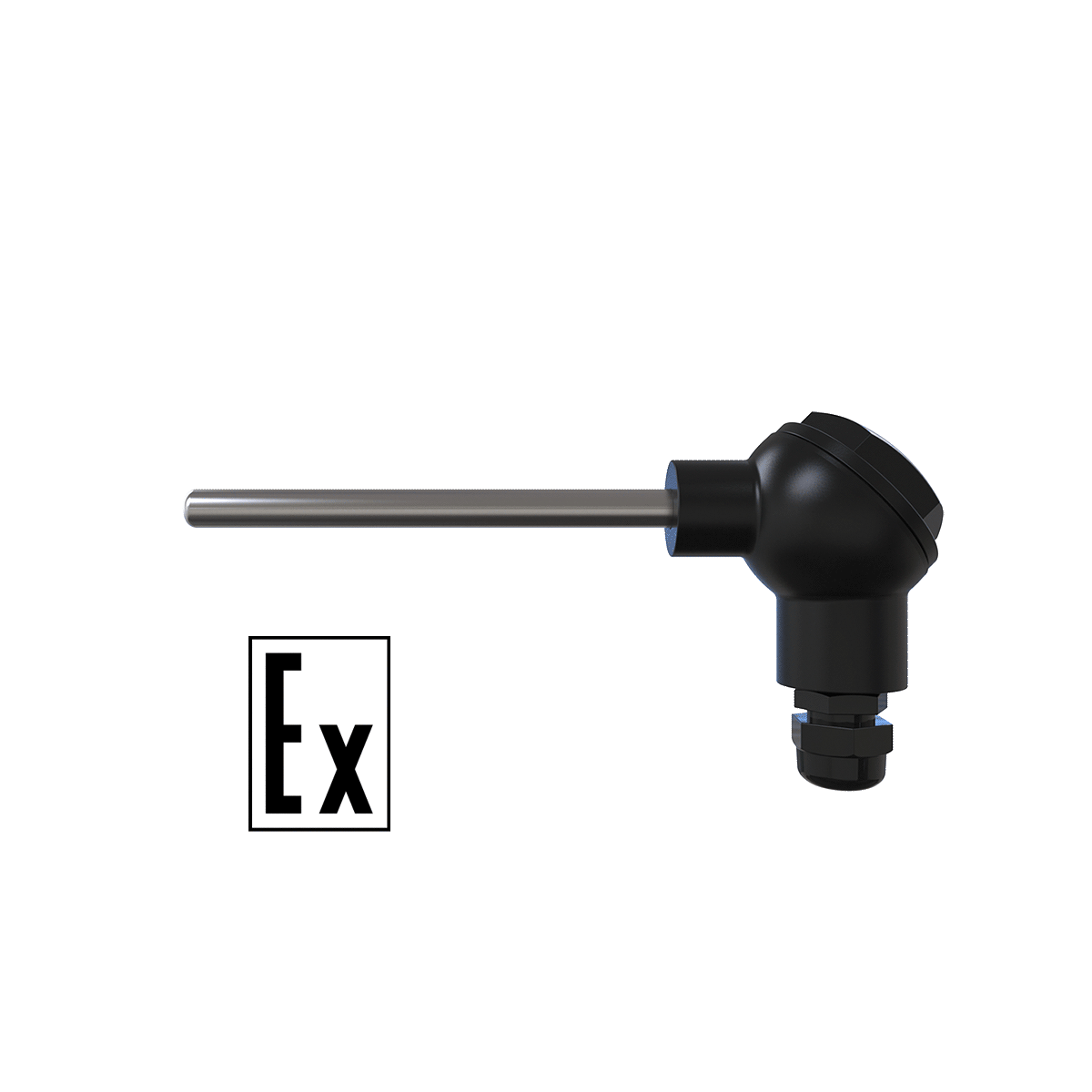

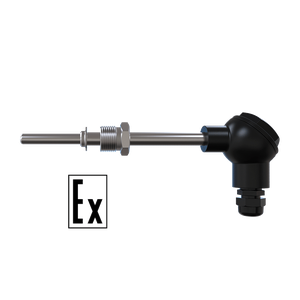

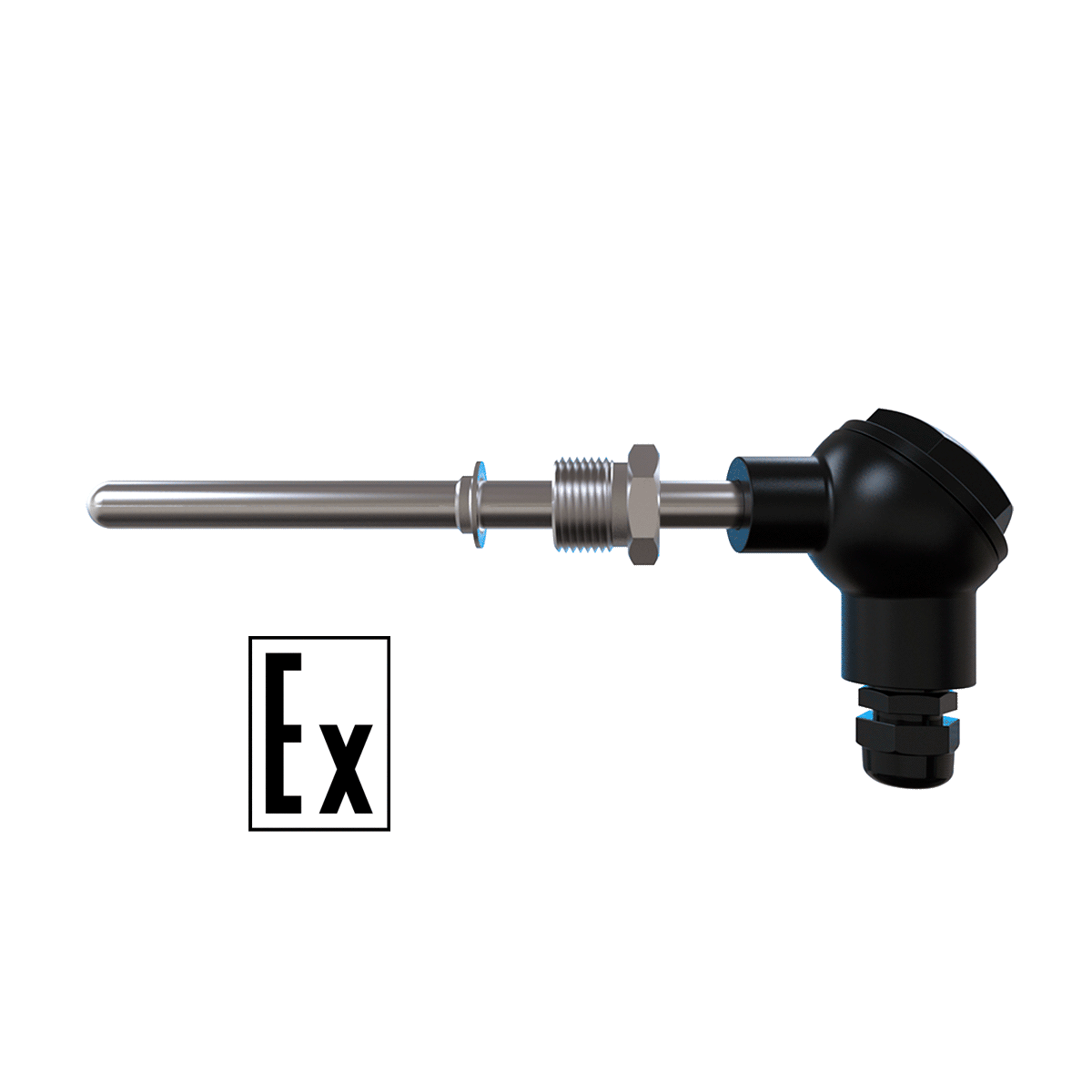

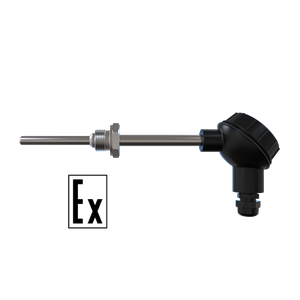

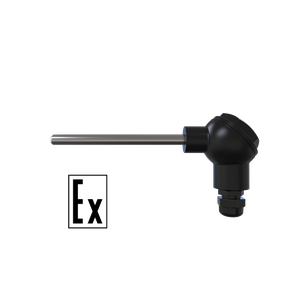

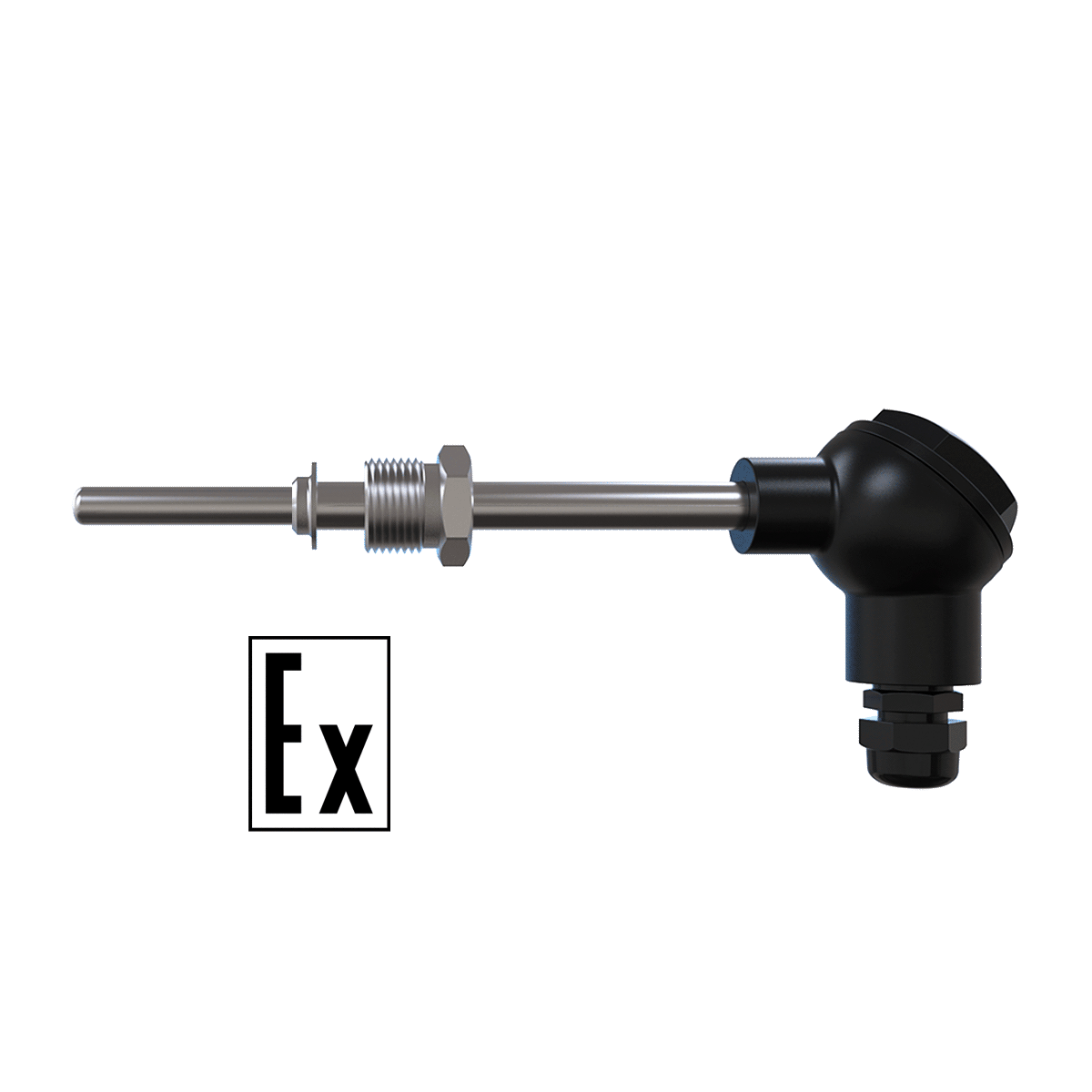

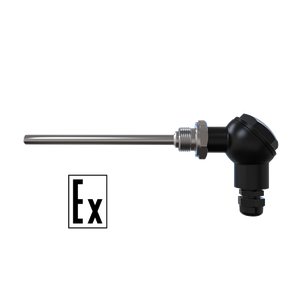

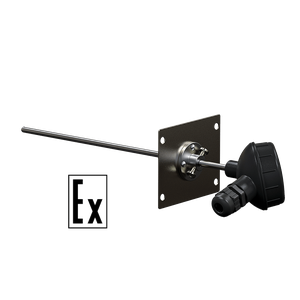

ДТСхх5 термосопротивления с коммутационной головкой EXIA
Вариации не найдены
Описание
Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028
Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.03 ), имеющий вид взрывозащиты выходных цепей «искробезопасная
электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Стандартный срок производства – от 5 рабочих дней
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
| 0 | Датчики относятся к категории особо взрывобезопасного оборудования |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
| Т1…Т6 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
| Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
| Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
|---|---|---|---|---|---|---|
| Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
| Характеристики | ДТСхх5-ЕХ | ДТС125Л-ЕX | ||||||
|---|---|---|---|---|---|---|---|---|
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П, 100П | PT100, PT1000 | 50М, 100М | 50П, 100П | PT100, PT1000 | ||
| Диапазон измеряемых температур: | ||||||||
| - класс допуска А | –100…+450 °C | –30…+300 °C | –60…+100 °C | –30…+100 °C | ||||
| - класс допуска В и С | –50…+180 °C | –196…+500 °C | –50…+500 °C | –50…+100 °C | –50…+100 °C | |||
| Температура окружающей среды | ||||||||
| - для температурных классов Т5…Т1 | –60…+85 °C | |||||||
| - для температурных классов Т6 | –60…+80 °C | |||||||
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | |||||||
| Показатель тепловой инерции | не более 10…30 с | |||||||
| Сопротивление изоляции | не менее 100 МОм | |||||||
| Количество чувствительных элементов | 1 или 2 | |||||||
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная | |||||||
| Исполнение сенсора относительно корпуса | изолированный | |||||||
| Материал коммутационной головки | пластмассовая, металлическая | |||||||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | |||||||
| Материал защитной арматуры | сталь 12Х18Н10Т | |||||||
| Степень защиты | IP54 (IP65 – для датчиков с металлической головкой) | |||||||
| Средний срок службы | не менее 10 лет | |||||||
| Маркировка взрывозащиты | 0Ex ia IIC T1...T6 Ga | |||||||
| Параметры искробезопасных электрических цепей | U i =30 В; I i =200 мA; L i =0,75 мкГн; С i =2,75 мкФ | |||||||
