ДТС125хх настенные датчики температуры
Вариации не найдены
Описание
Включены в реестр Минпромторг: реестровая запись 10697863 до 18.09.2030 для датчиков с RS; реестровая запись 10642799 до 03.06.2028 для датчиков с выходом по сопротивлению, 4...20мА и 4...20мА + HART
Датчики ОВЕН ДТС125хх предназначены для непрерывного измерения температуры наружного воздуха, воздуха внутри помещений, а также температуры в системах отопления и кондиционирования (HVAC). Используются в помещениях, в том числе с нерегулируемыми климатическими условиями.
Датчики выпускаются в двух вариантах корпусов – пластмассовом для стандартных условий эксплуатации и антивандальном металлическом, что значительно расширяет область их применения. Металлическое исполнение подходит для объектов с повышенными требованиями к надежности, таких как овощехранилища, птицефабрики, бани и сауны, промышленные предприятия.
Преимущества
Многообразие НСХ и выходных сигналов
Датчики поддерживают как аналоговый, так и цифровой интерфейс, что обеспечивает гибкую интеграцию в различные системы автоматизации. Могут быть подключены к большому количеству вторичных приборов. Выбор НСХ: 50М, 100М, РТ100, РТ1000, 50П, 100П.
Удобный монтаж
Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и других креплений.

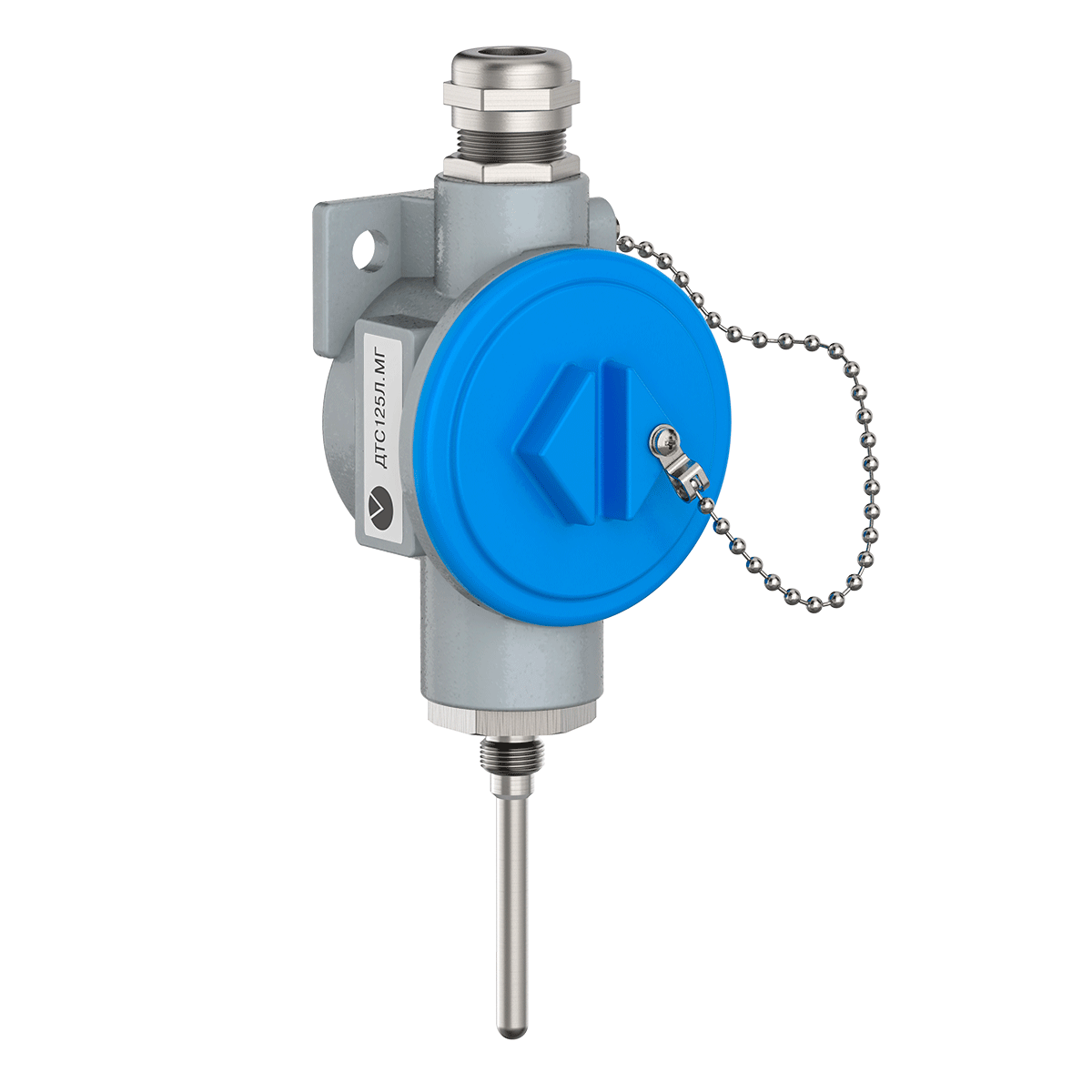

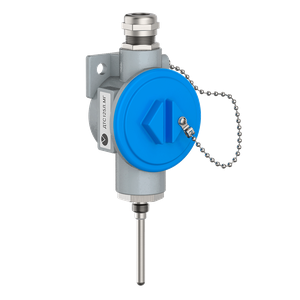

Исполнение в металлическом корпусе
Датчики ДТС125Л.МГ и ДТС125М.МГ выпускаются в металлическом корпусе и способны выдерживать высокие температуры до 200 °С. Влагоустойчивы – работают в сложных условиях до 98 % влажности.
Гарантия качества
Средний срок службы датчиков составляет не менее 10 лет, что подтверждает их стабильную работу на протяжении всего жизненного цикла. Продукция произведена в России, имеет гарантию 2 года и межповерочный интервал 2 года.
Короткие сроки поставки
Срок изготовления: от 3 рабочих дней в зависимости от типа конструктивного исполнения.
Сертификация во ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Технические характеристики
| Выходной сигнал | сопротивление, 4…20 мА, RS-485, 4...20мА+HART |
| Номинально-статическая характеристика | 50М, 100М, РТ100, РТ1000, 50П, 100П. |
| Длина монтажной части | 60, 80, 100 мм |
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная |
| Температура окружающей среды, не более | +85 °С |
| Степень защиты | IP65 |
| Диапазон измеряемых температур: | |
| 50М, 100М | -50…+200 °С |
| 50П, 100П | -60…+200 °С |
| РТ100, РТ1000 | -50…+200 °С |
| Класс допуска / точности | А, В, С / 1,0 %; 0,5 %; 0,25 % |
| Исполнение коммутационной головки | пластмассовая металлическая |
| Гарантия | 2 года |
| Межповерочный интервал | 2 года |
Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Конструктивные исполнения
- Конструктивные исполнения датчиков
- Конструктивные исполнения узлов коммутации
| Конструктивное исполнение/Модель | Выходной сигнал | НСХ | Класс допуска/точность | Схема соединения | Диапазон измеряемых температур, °С |
|---|---|---|---|---|---|
| ДТС125Л | Сопротивление | 50М, 100М, РТ100, РТ1000 | В, С | 2-, 3-, 4-проводная | -50...+100 |
| Сопротивление | 50П,100П | A*, В, С | 2-, 3-, 4-проводная | -60...+100 | |
| Сопротивление | РТ100, РТ1000 | А* | 3-, 4-проводная | -30...+100 | |
| ДТС125М.И | 4…20 мА, 4…20 мА с протоколом HART | 50М, 100М | 0,5 % 1,0 % | 2-проводная | -40...+80 |
| 4…20 мА, 4…20 мА с протоколом HART | 100П, РТ100 | 0,25 % 0,5 % | 2-проводная | -40...+80 | |
| ДТС125М.RS | RS-485 | 50М, 100М, 100П, РТ100 | 1,0 % | 2- проводная | -40…+85 |
| ДТС125М.МГ | 4…20 мА, 4…20 мА с протоколом HART | 50М, 100М | 1,0%, 0,5% | 2-проводная | -40…+80 |
| 4…20 мА, 4…20 мА с протоколом HART | 50П,100П РТ100 | 0,5%, 0,25% | 2-проводная | -40…+80 | |
| RS-485 | 50М, 100М, 50П,100П РТ100 | 1,0% | 2-проводная | -40…+85 | |
| ДТС125Л.МГ | Сопротивление | 50М, 100М 50П,100П РТ100, РТ1000 | A*, В, C | 2-, 3-, 4-проводная | -40…+200 |
| ДТС125Л пластмассовая | ДТС125М.И пластмассовая | ДТС125М.RS пластмассовая | ДТС125Л.МГ металлическая | ДТС125М.МГ металлическая |
|---|---|---|---|---|
| Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 10 мм | Диаметр подключаемого кабеля до 10 мм |
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
