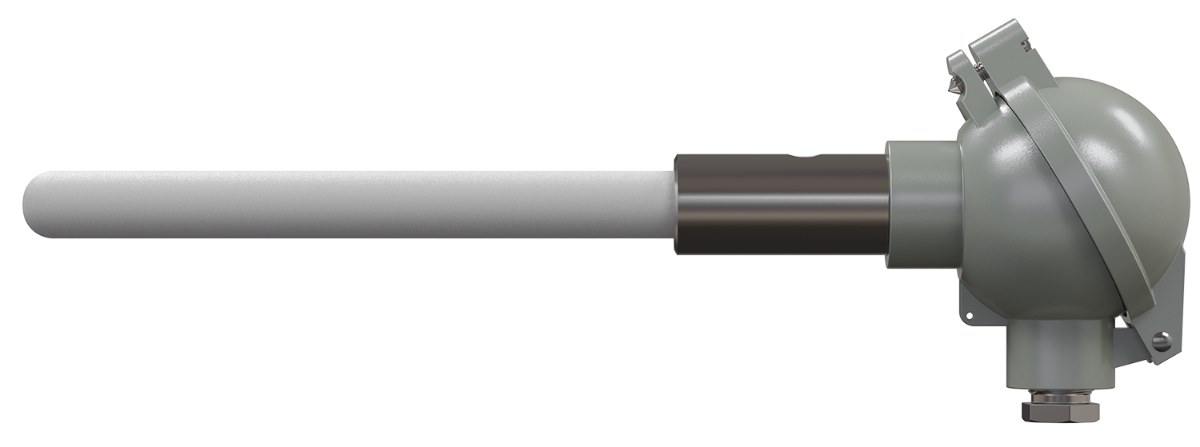

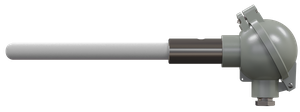

ДТПS термопары «платинородий-платина»
Вариации не найдены
Описание
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.
Все типы термопар подробно описаны в наших статьях .
Отличительные особенности
- Возможно кратковременное измерение температур до 1600 °С.
- Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 7 рабочих дней.
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
|---|---|---|---|
| ОВЕН ДТПS | |||
| 0,95 за 8 000 часов | до +1300 | 1 год | 2 года |
| Не нормируется | свыше +1300 | - | - |
Интервал между поверками 1 год.
Таблица конструктивных исполнений
| Конструктивное исполнение | Обозначение при заказе (модель) | Параметры | Исполнение рабочего спая отн. корпуса | Диаметр термоэлектродов | Материал защитной арматуры | Длина термопары L* |
|---|---|---|---|---|---|---|

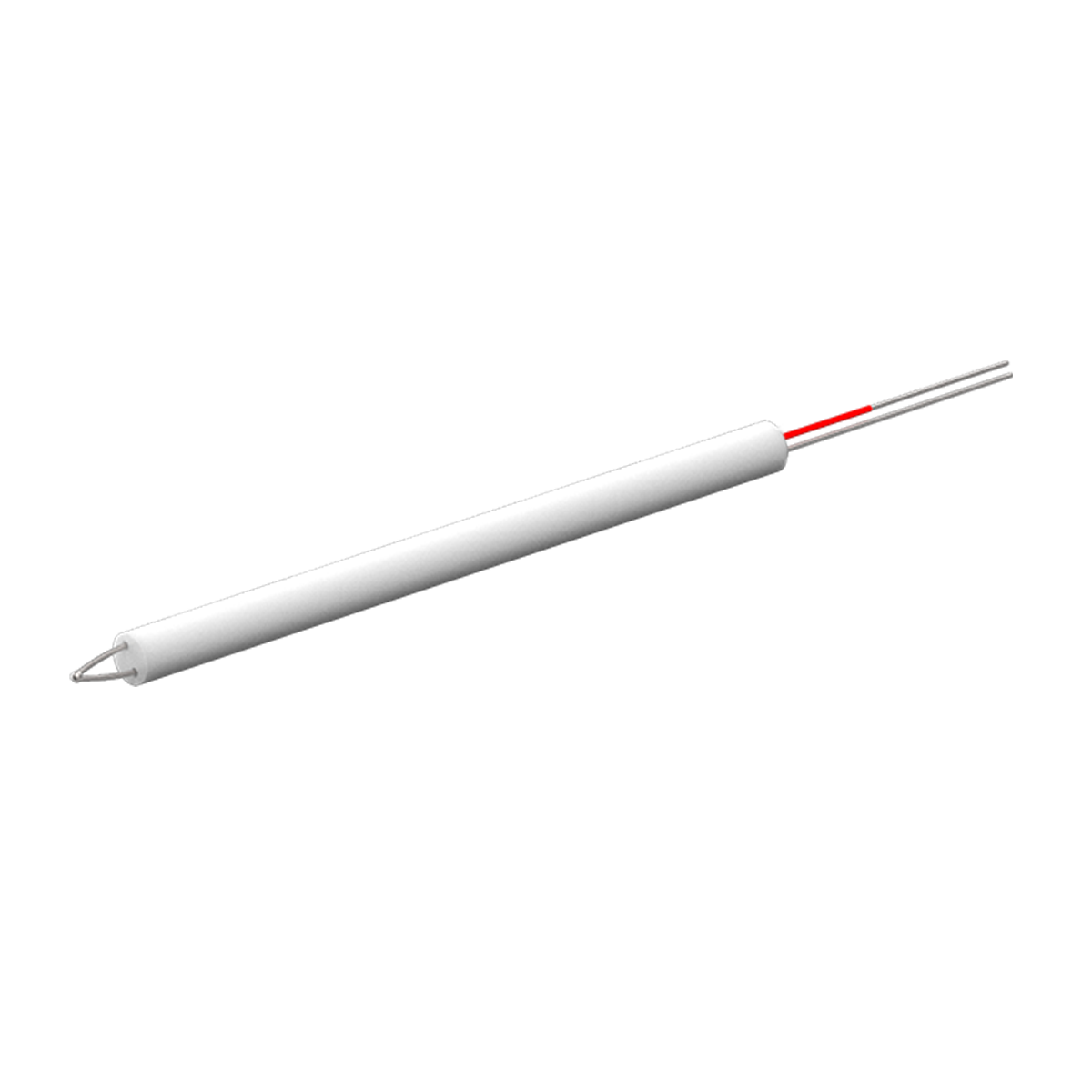

| ДТПS021.1О-0,5/L | D ≤ 4,6 мм | неизолированный | платинородий – 0,4 мм платина – 0,5 мм | корунд CER795 (0...+1300 °С) | 0,2...2 м | |
| ДТПS021.1Э-0,5/L | D ≤ 4,6 мм | изолированный | 0,2...2 м | |||
| ДТПS145-0019.L ДТПS145-001К.L | D = 12 мм D1 = 20 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С) | изолированный | корунд CER795 (0...+1300 °С) самосвязанный карбид кремния (0...+1300 °С) металлическая коммутационная головка | 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм (длина монтажной части) | ||
| ДТПS245-001К.L | D = 12 мм D1 = 20 мм Материал металлической части арматуры: сталь AISI 310S (до 1000 °С) | изолированный | ||||
| ДТПS155-0019.L ДТПS155-001К.L | D = 20 мм D1 = 30 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С) | изолированный | ||||
| ДТПS255-001К.L | D = 20 мм D1 = 30 мм Материал металлической части арматуры: сталь AISI 310S (до 1000 °С) | изолированный | ||||
| ДТПS165-001К.L | D = 20 мм D1 = 30 мм M = 27×2 мм**, S = 32 мм Материал металлической части арматуры: сталь 12Х18Н10Т (до 800 °С) | изолированный | 250, 320, 400, 500, 630, 800, 1000, 1250, 1600 мм (длина монтажной части) |
Примечания.
* Длина термопары L выбирается при заказе.
Для ДТПХ мод. 145, 155:
- для ДТПХ мод. 145, 155, 165: температура в зоне перехода от керамической части к металлической не должна превышать 800 °С;
- для ДТПХ мод. 245, 255, 415: температура в зоне перехода от керамической части к металлической не должна превышать 1000 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

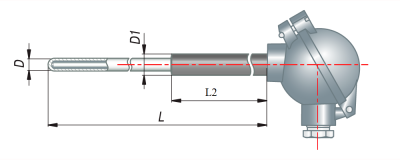

Для датчиков ДТПХ145,245, 155, 255 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.
Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
| L, мм | L2, мм |
|---|---|
| 250 | 80 |
| 320 | 80 |
| 400 | 80 |
| 500 | 80 |
| 630 | 80 |
| 800 | 200 |
| 1000 | 400 |
| 1250 | 650 |
| 1600 | 1000 |
| 2000 | 1400 |
Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальная статическая характеристика | ТПП(S) |
| Рабочий диапазон измеряемых температур | 0…+1300 °С |
| Класс допуска | 2 |
| Показатель тепловой инерции | Не более 5 с – для ДТПS021 Не более 50 с – для ДТПS145 Не более 90 с – для ДТПS155 |
| Материал защитной арматуры | Корунд CER795/12Х18Н10Т |
