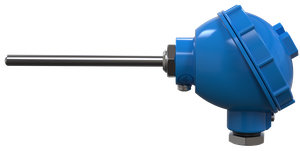

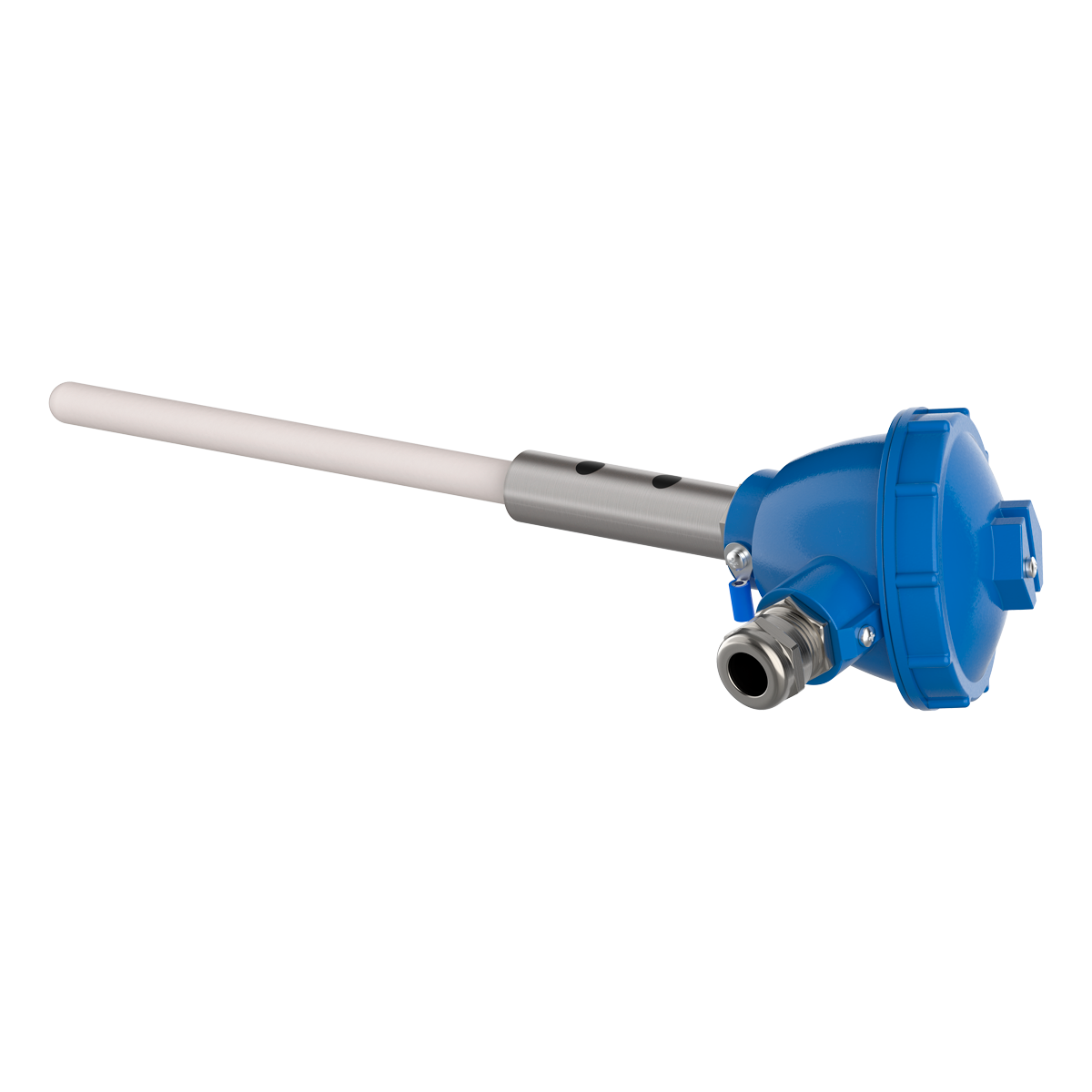

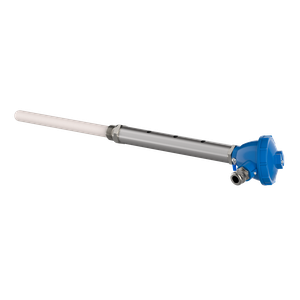

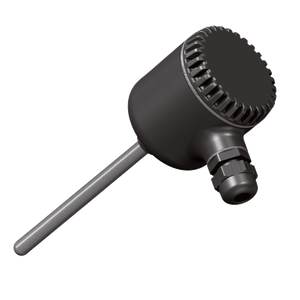

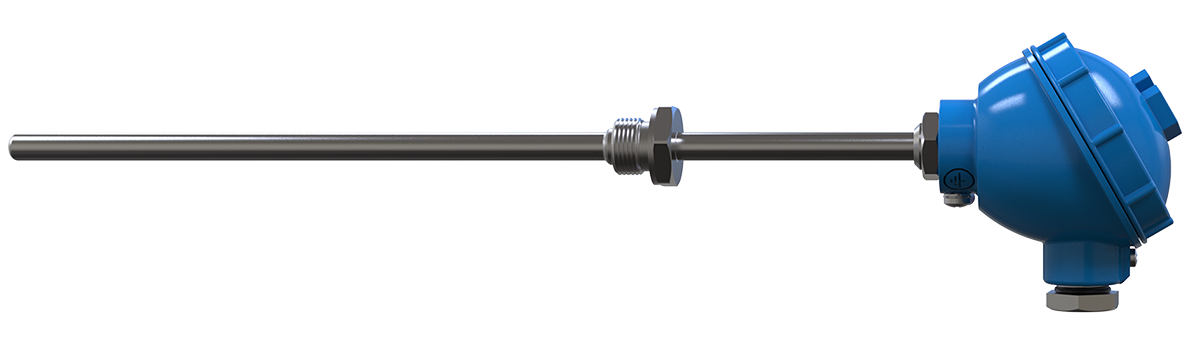

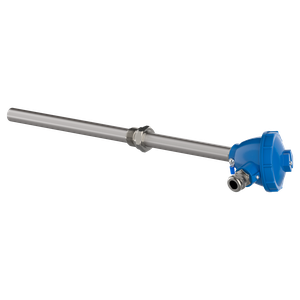

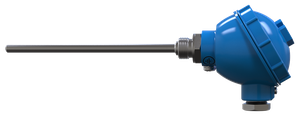

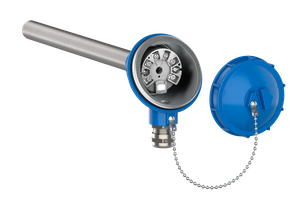

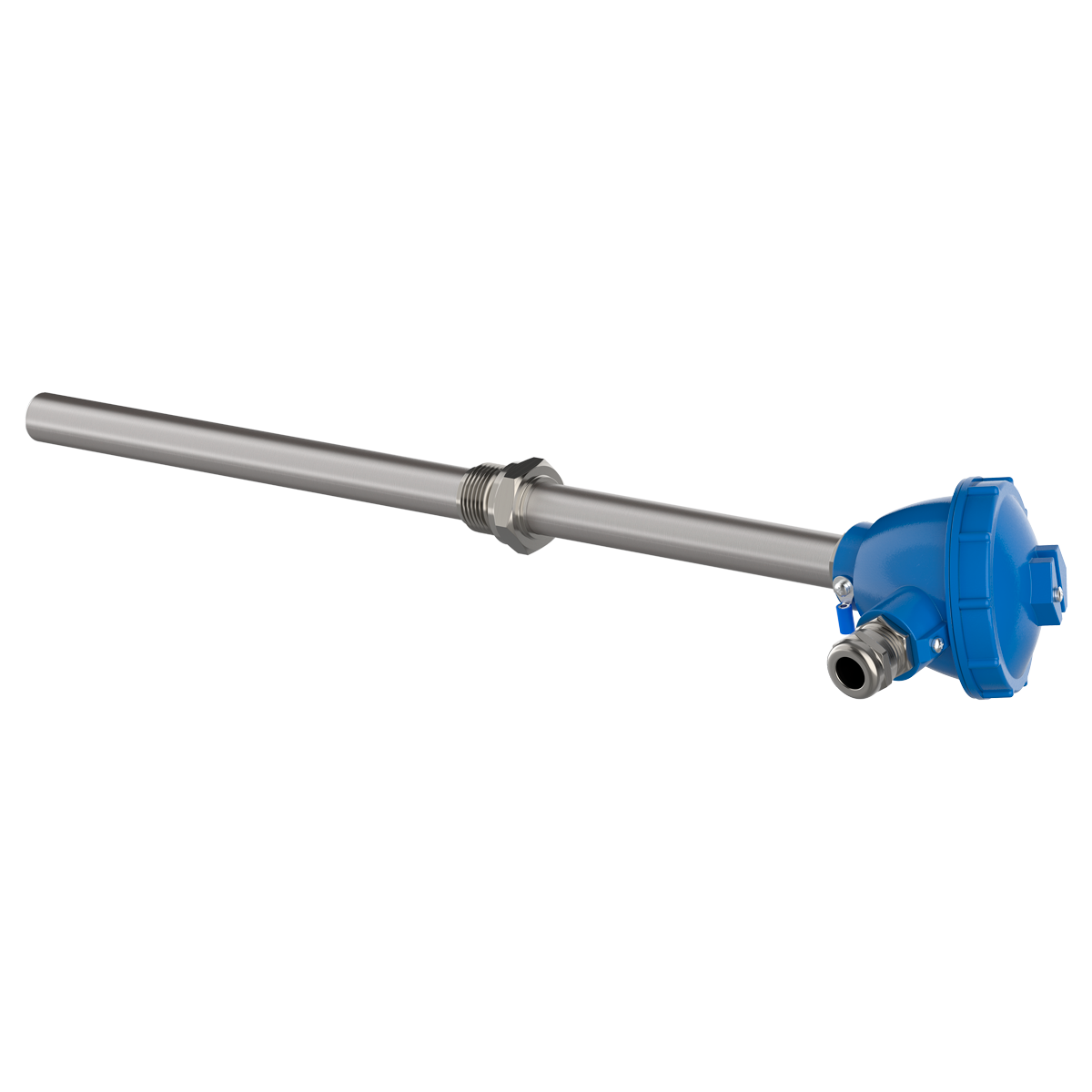

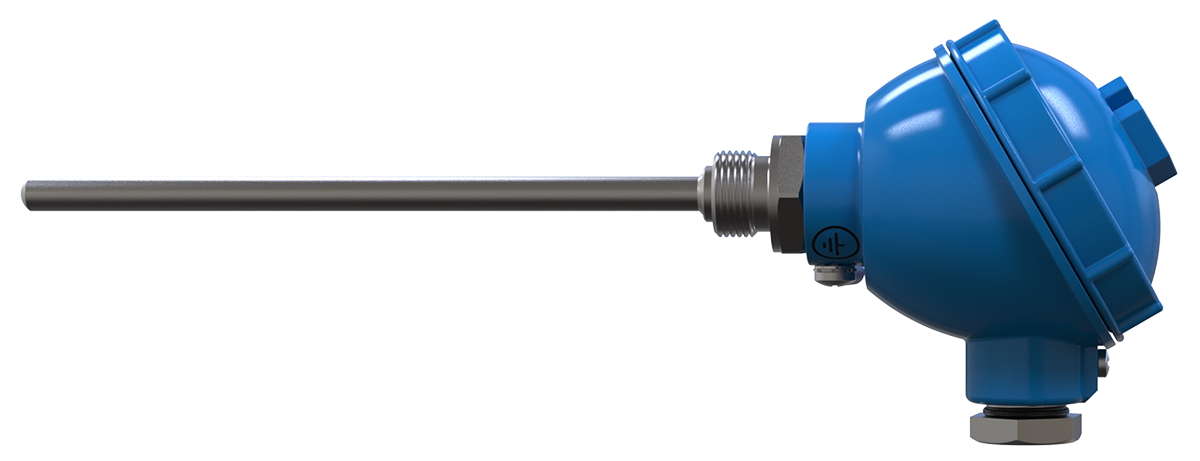

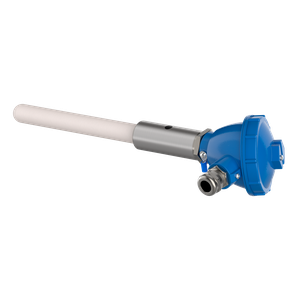

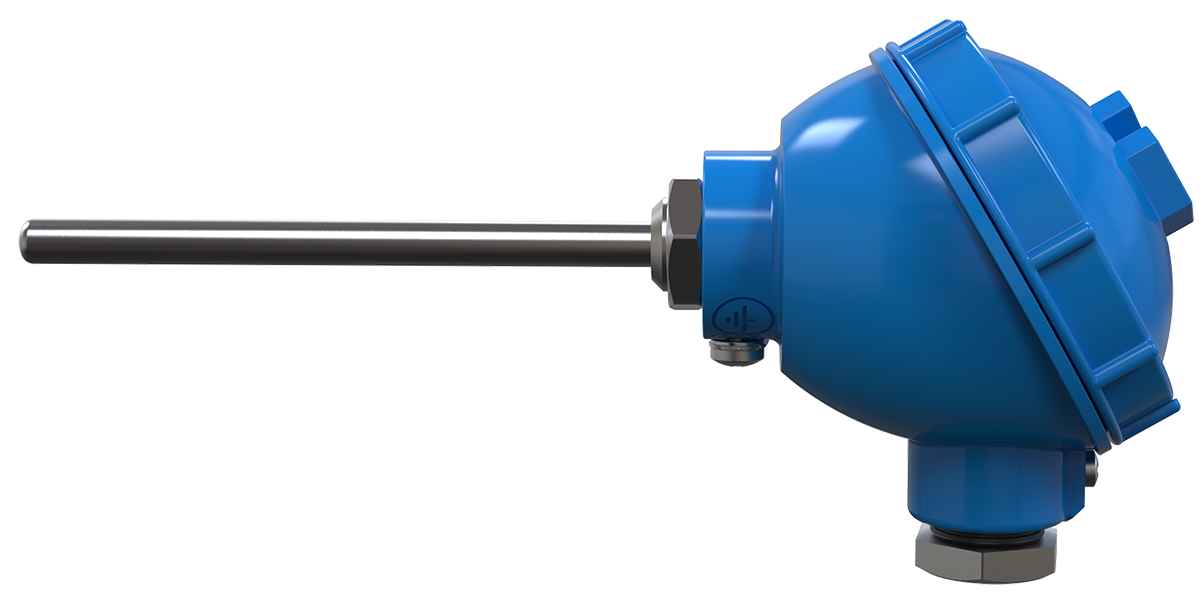

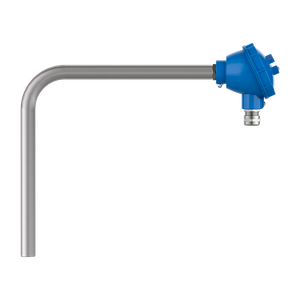

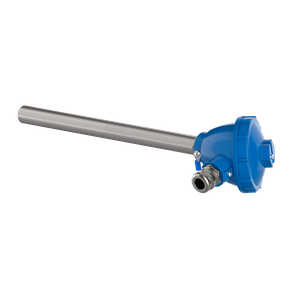

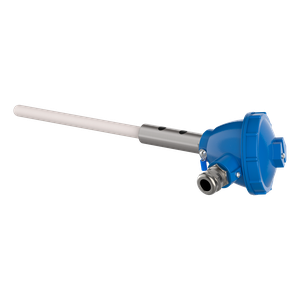

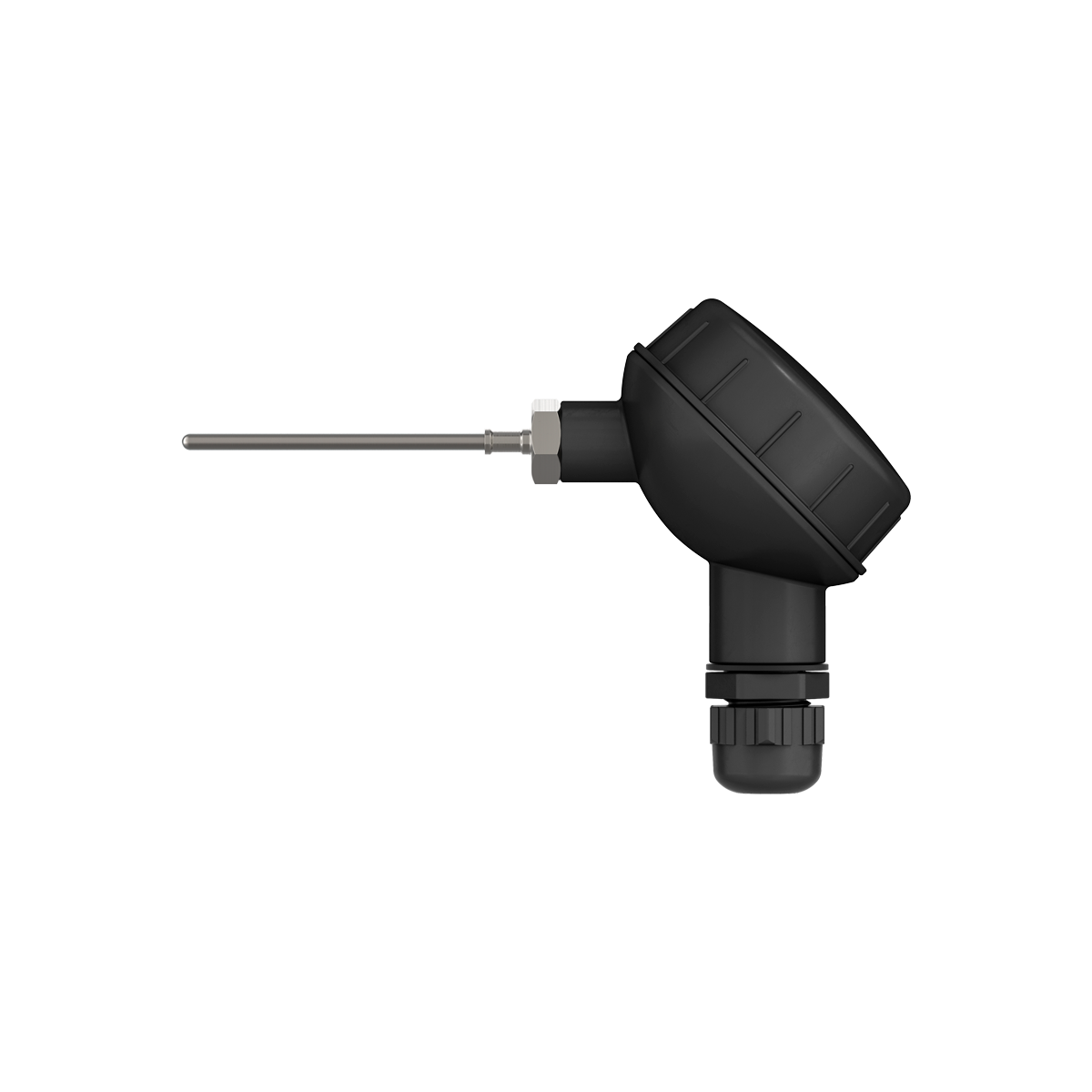

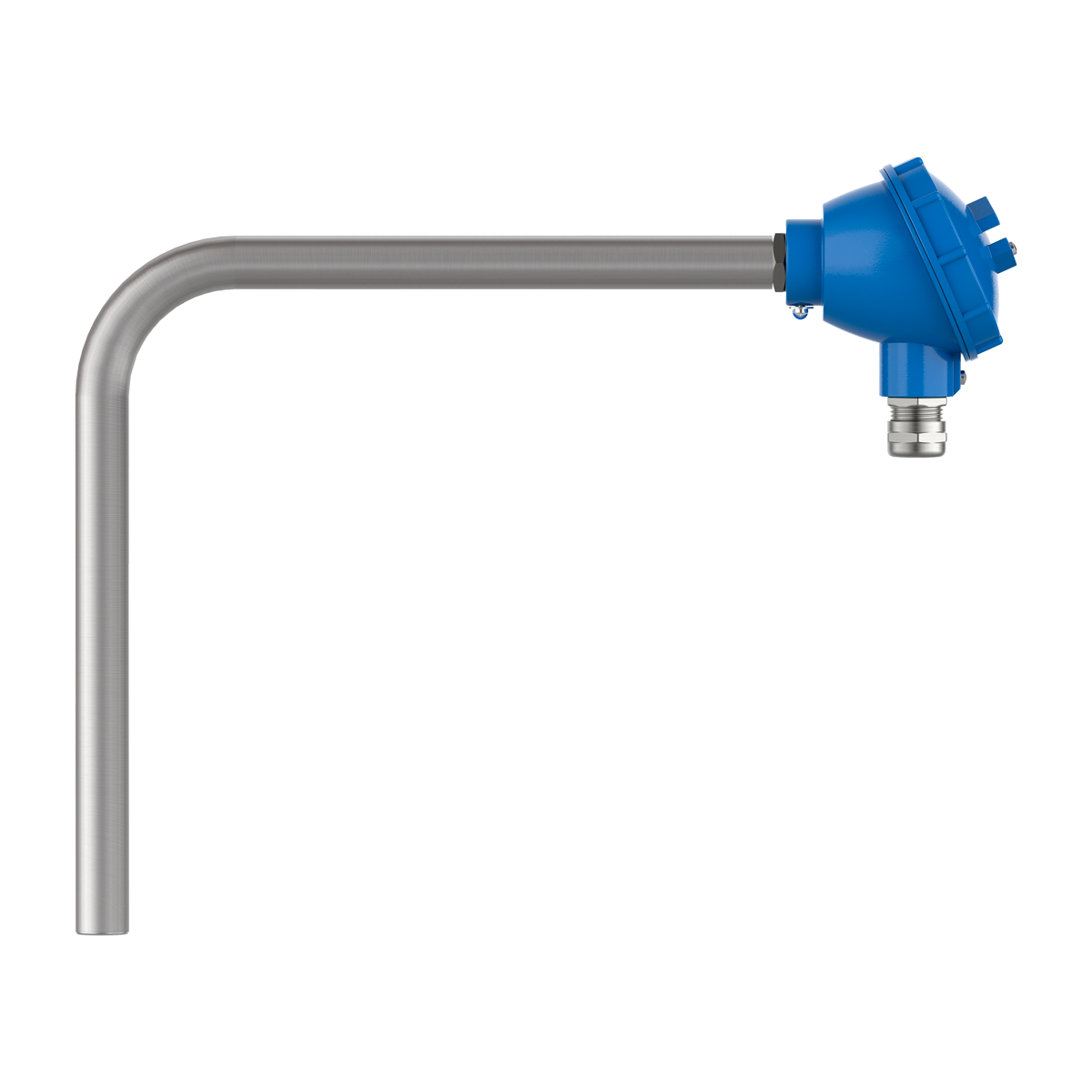

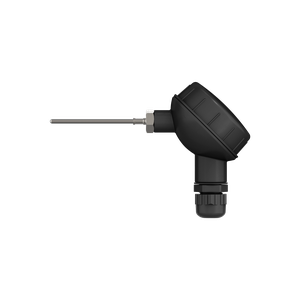

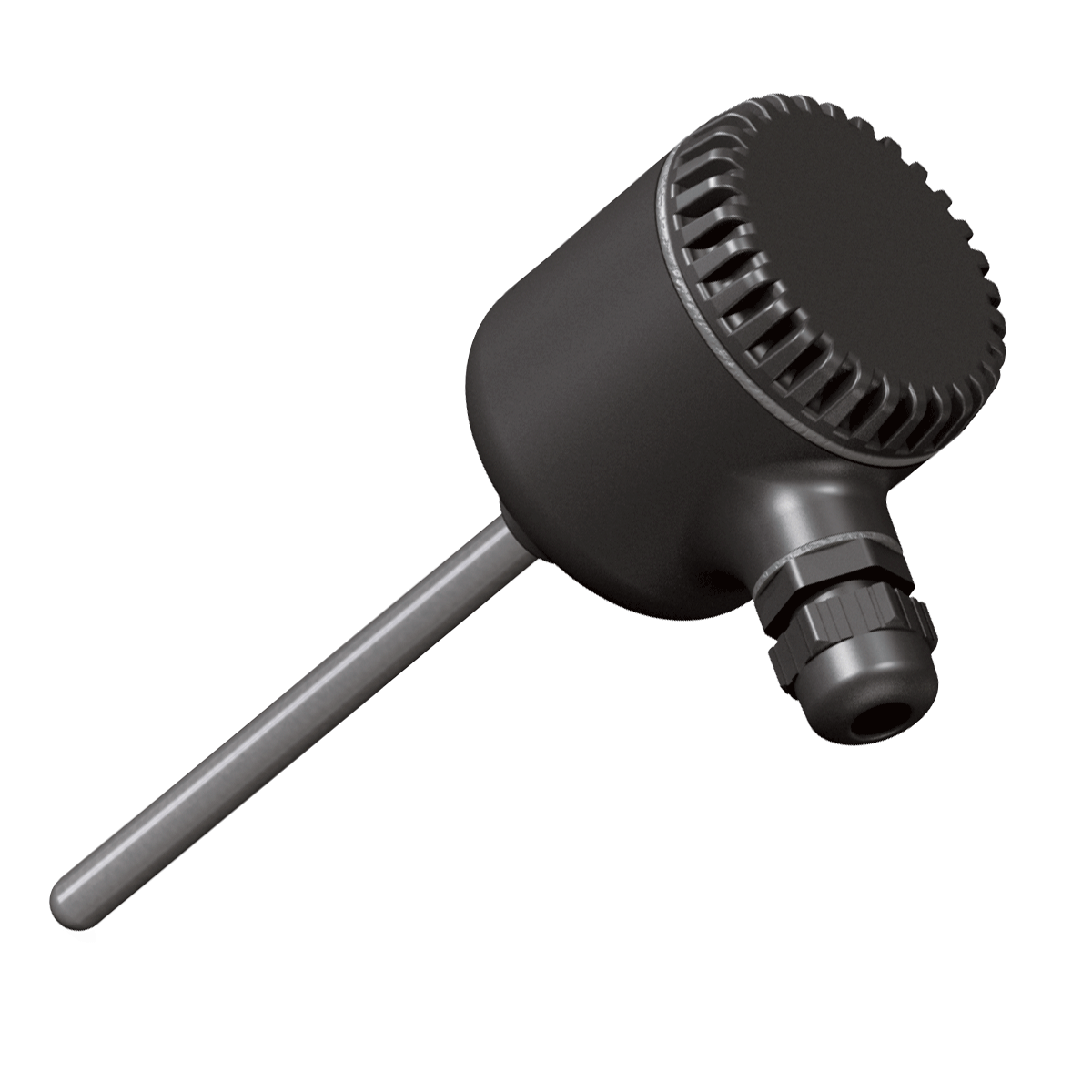

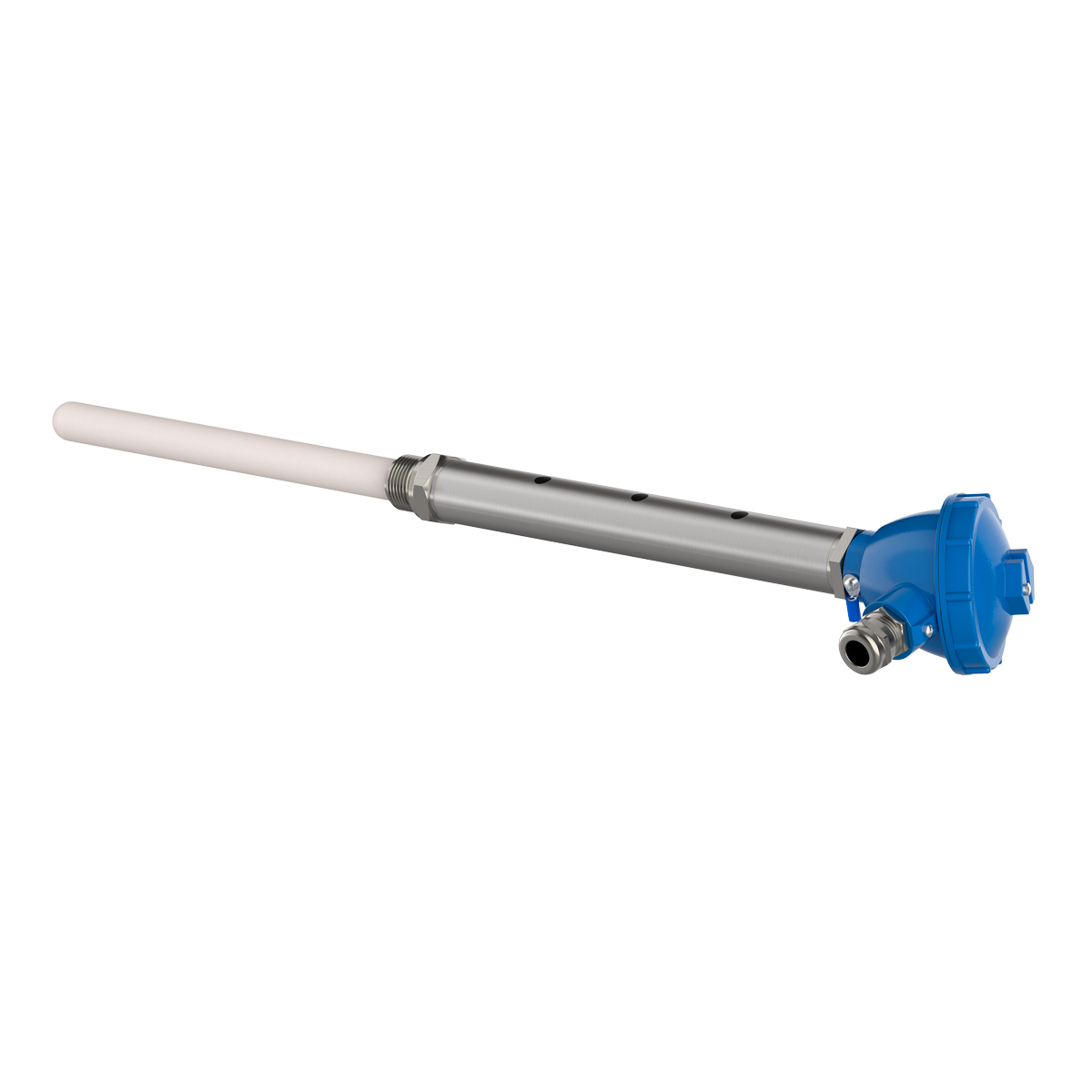

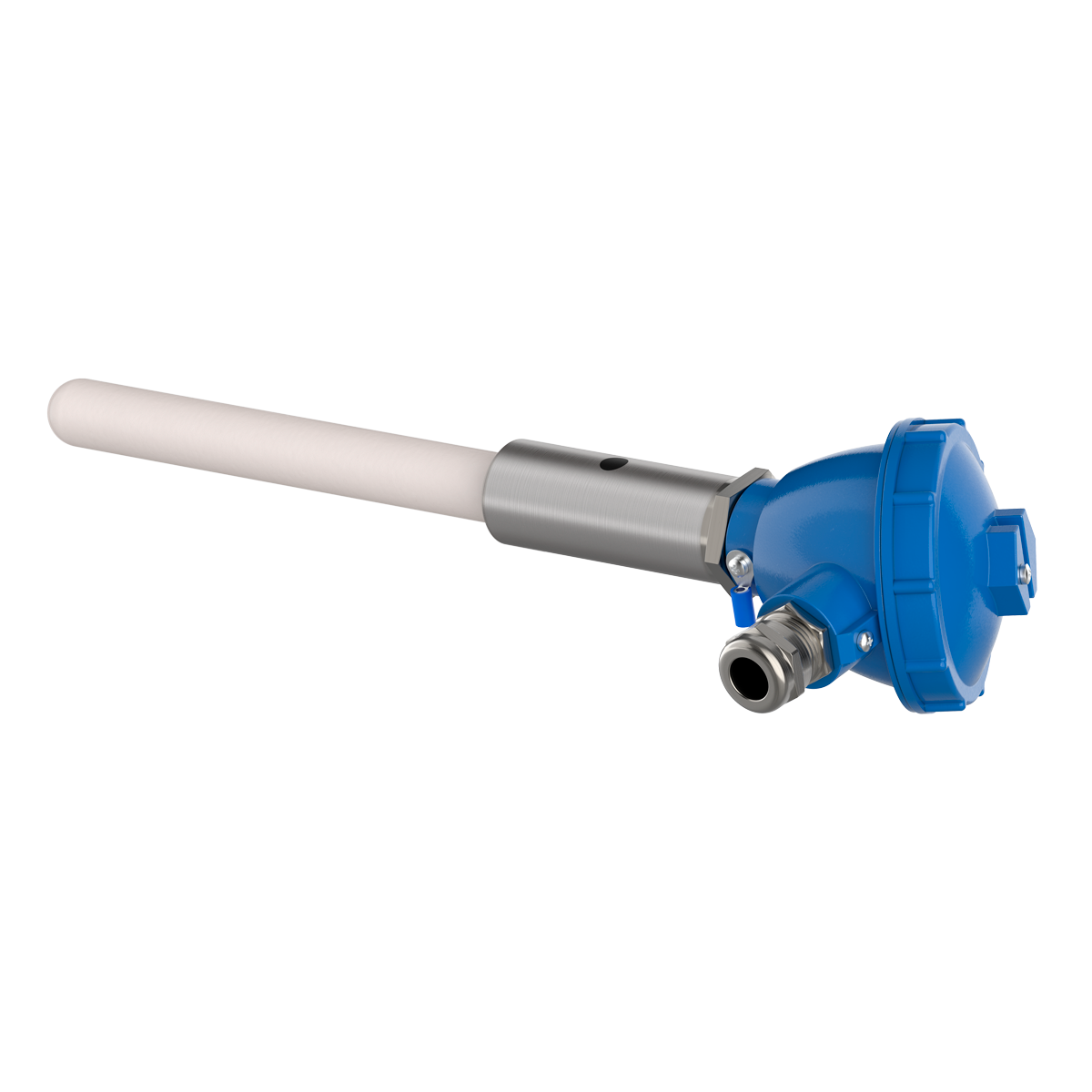

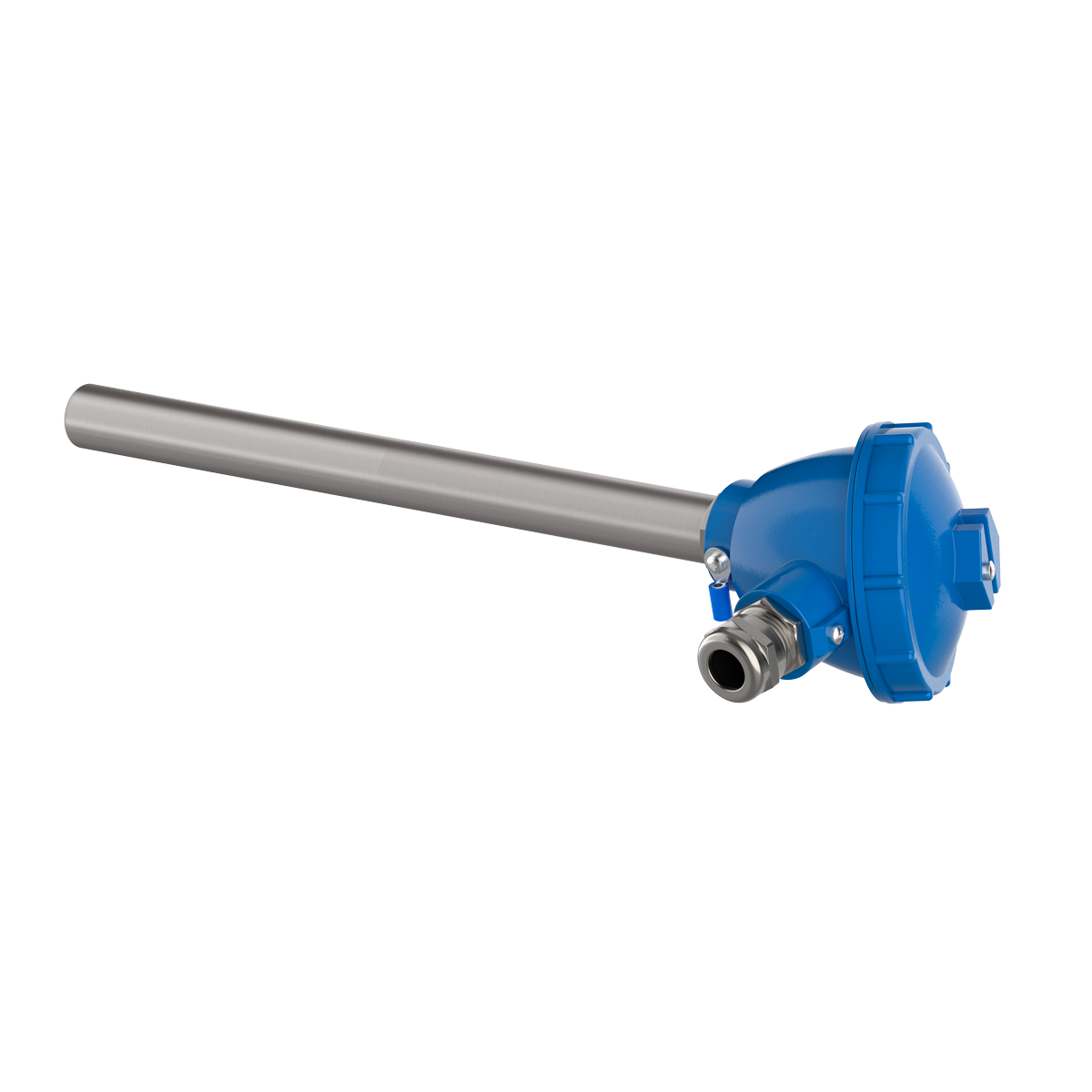

ДТПХхх5М.И термопары с выходным сигналом 4…20 мА
Арт. 86696
7 765,30 ₽
ДТПК015М-0100.200.1,0.И [11]
Вариации не найдены
7 765,30 ₽
Описание
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА или 4-20 мА+ цифровой протокол HART.
Изготавливаются на базе термопар типов L (ТХК), К (ТХА), N (ТНН), J (ТЖК).
В состав термопреобразователей входят:
- первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);

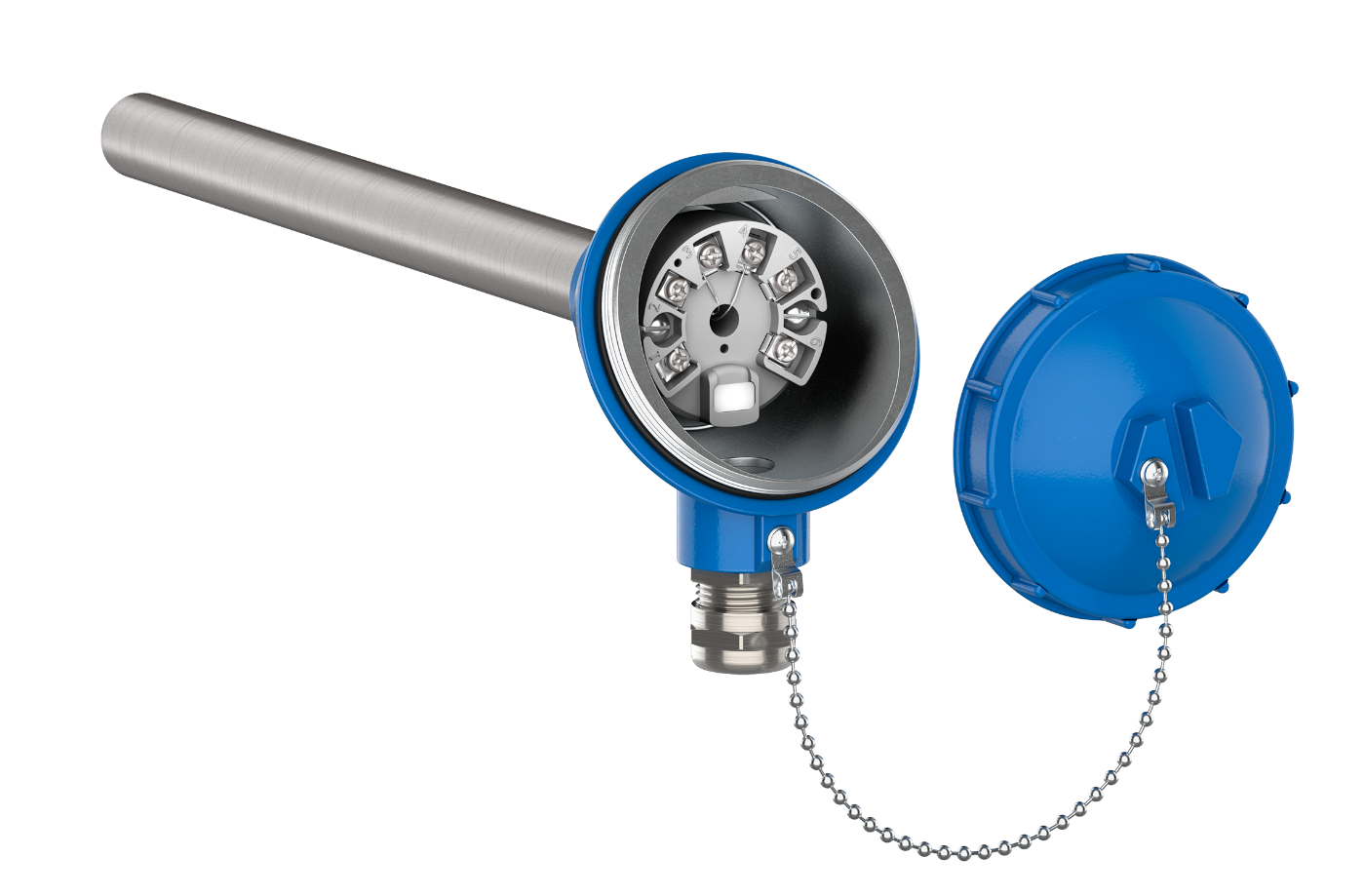

- измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
Датчики поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.
Отличительные особенности
- Для подключения ДТП.И ко вторичным приборам можно использовать медные провода.
- Линия связи «датчик – прибор» может составлять сотни метров.
- Улучшенная помехозащищенность линии связи.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
- Гарантийный срок эксплуатации и интервал между поверками: 2 года.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Стандартный срок производства – от 8 рабочих дней
| Наименование | Значение | |
|---|---|---|
| ДТПХхх5.И | ДТПХхх5.И-H | |
| Номинальное значение напряжения питания (постоянного тока) | 24В | |
| Диапазон допустимых напряжений питания (постоянного тока) | 12...36 В | |
| Максимальная мощность, потребляемая преобразователем | 0,8 Вт | |
| Диапазон выходного тока преобразователя | 4...20мА | |
| Интерфейс HART v.7 | Нет | Есть |
| Вид зависимости «ток от температуры» | линейная | |
| Нелинейность преобразования, не хуже | ±0,2 % | |
| Разрядность цифро-аналогового преобразователя, не менее | 12 бит | |
| Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 | |
| Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 | |
| Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) | 533 Ом ± 5 % | |
| Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) | 1067Ом | |
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 с | |
| Показатель тепловой инерции, не более | 20...40 с | |
| Средний срок службы | не менее 10 лет | |
