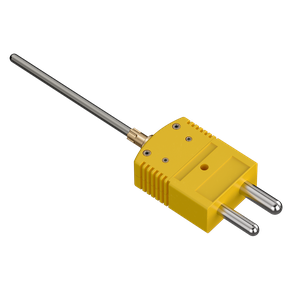

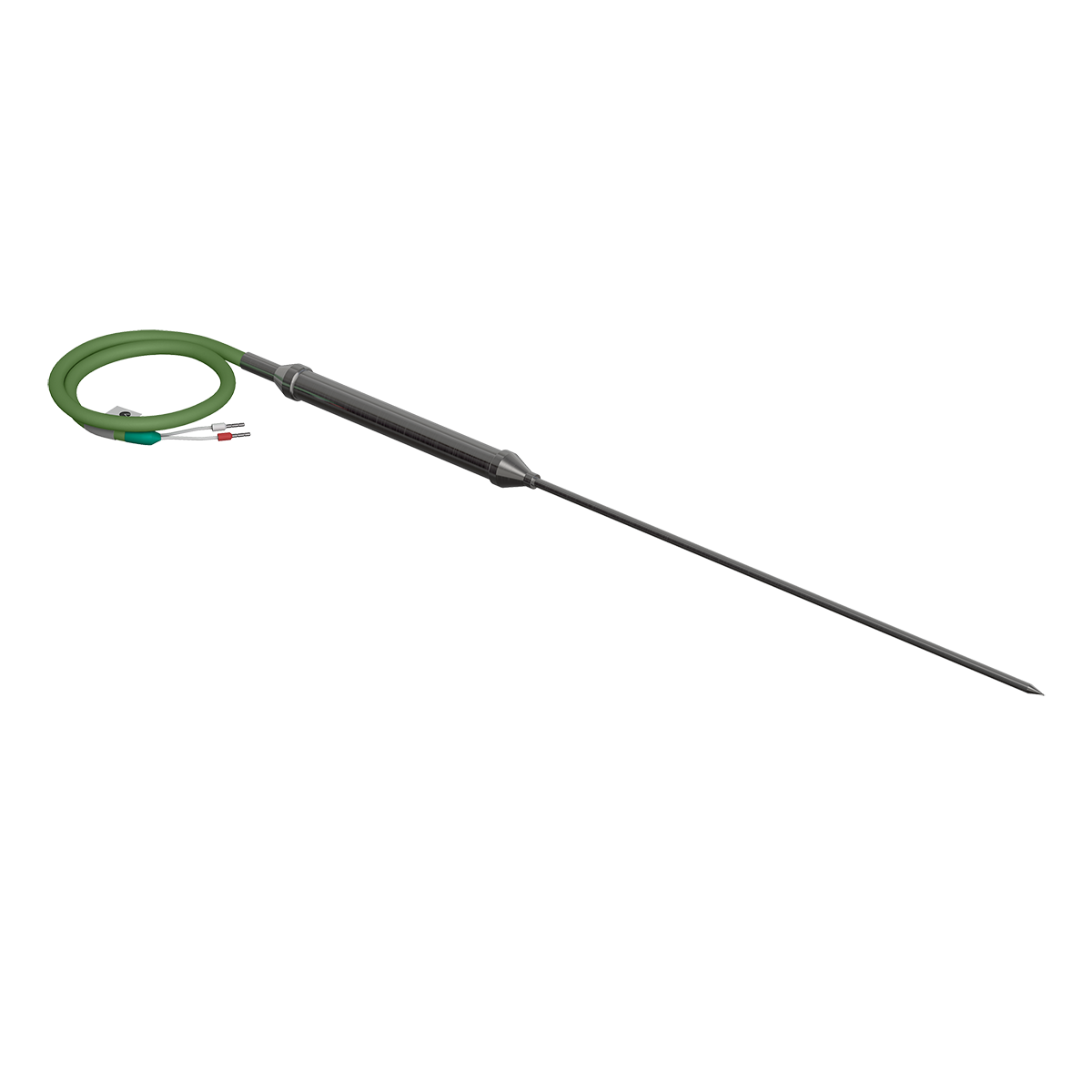

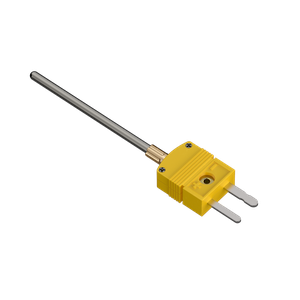

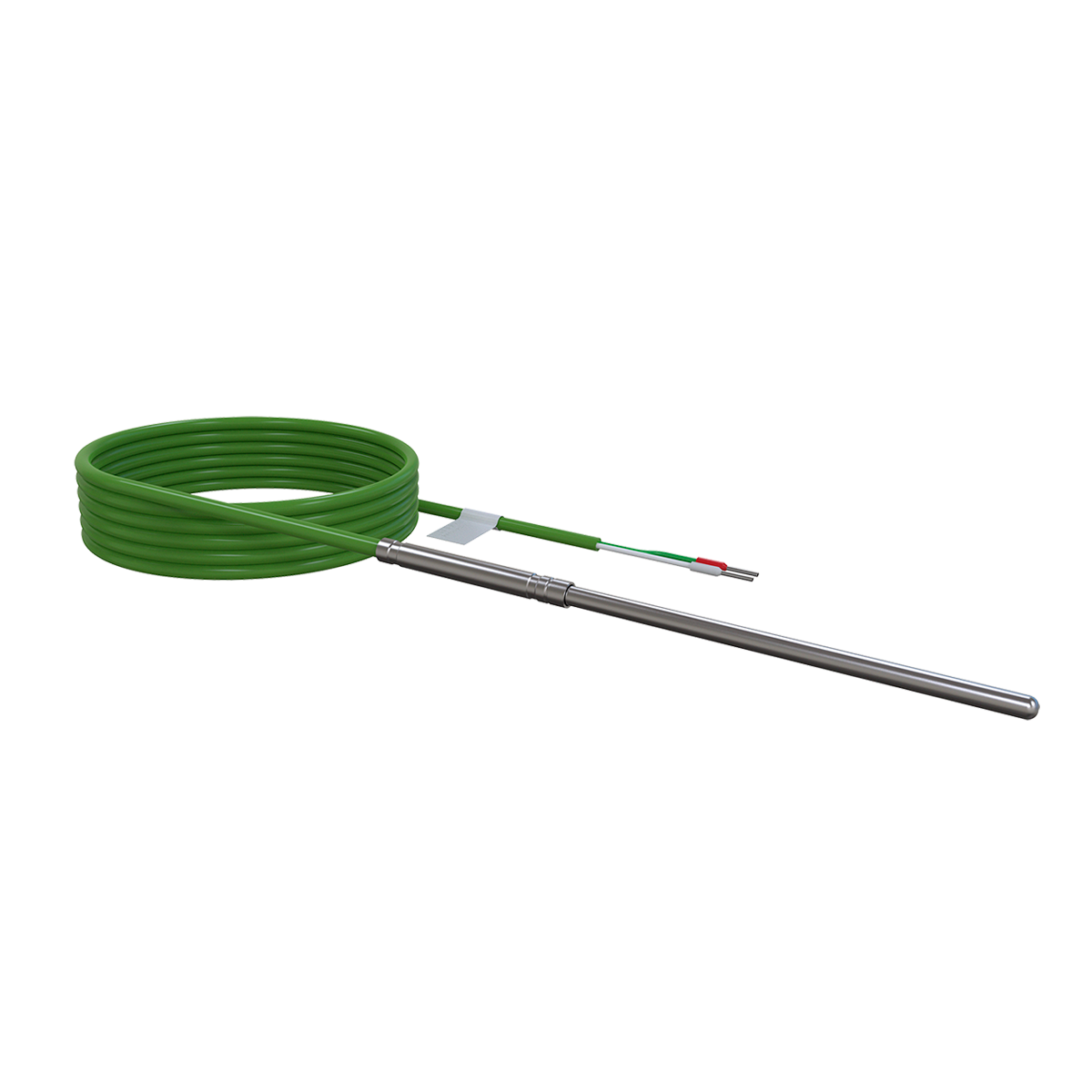

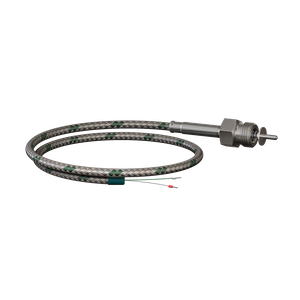

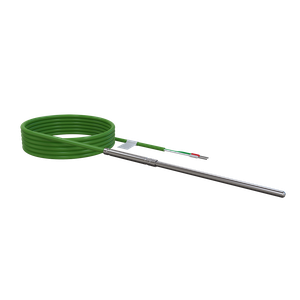

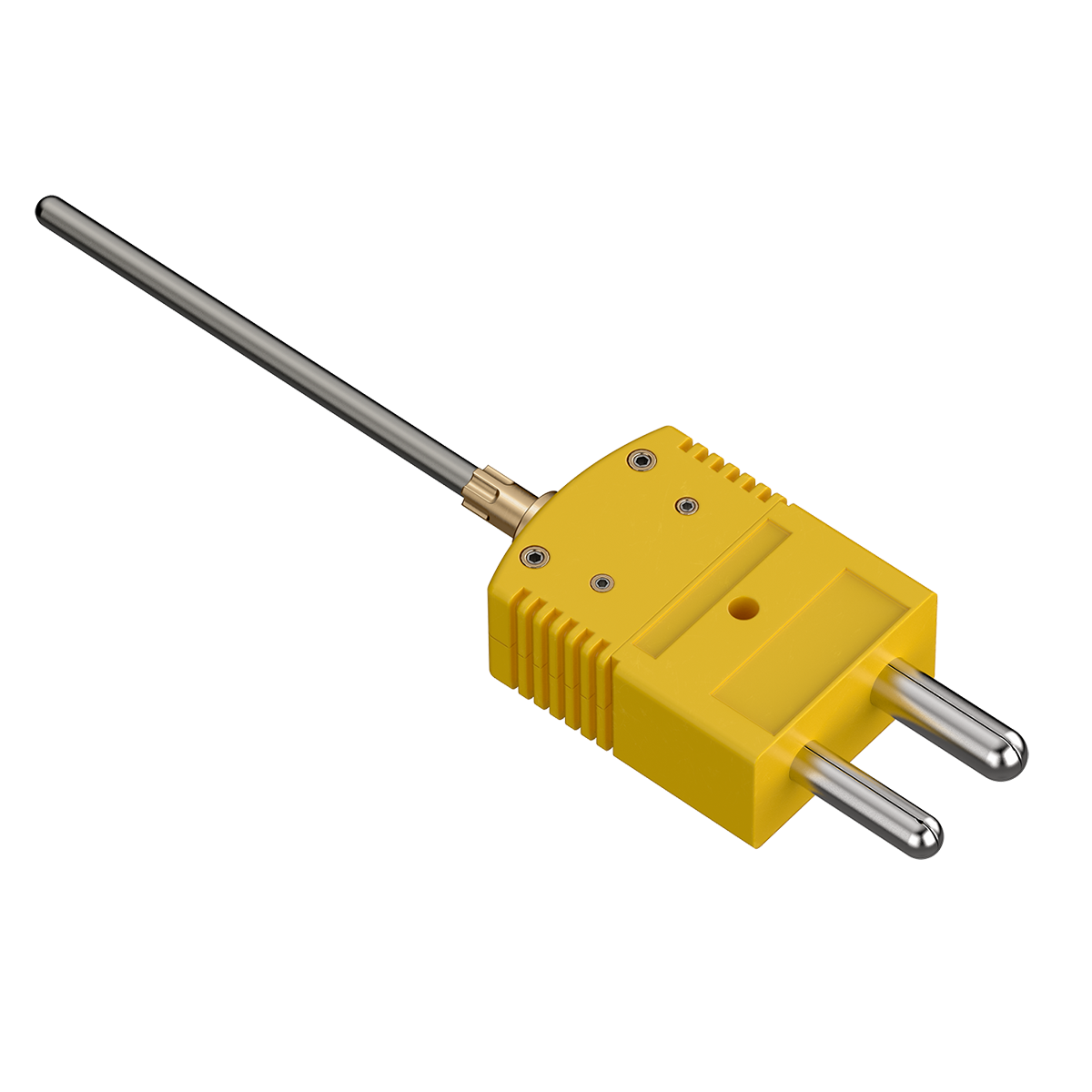

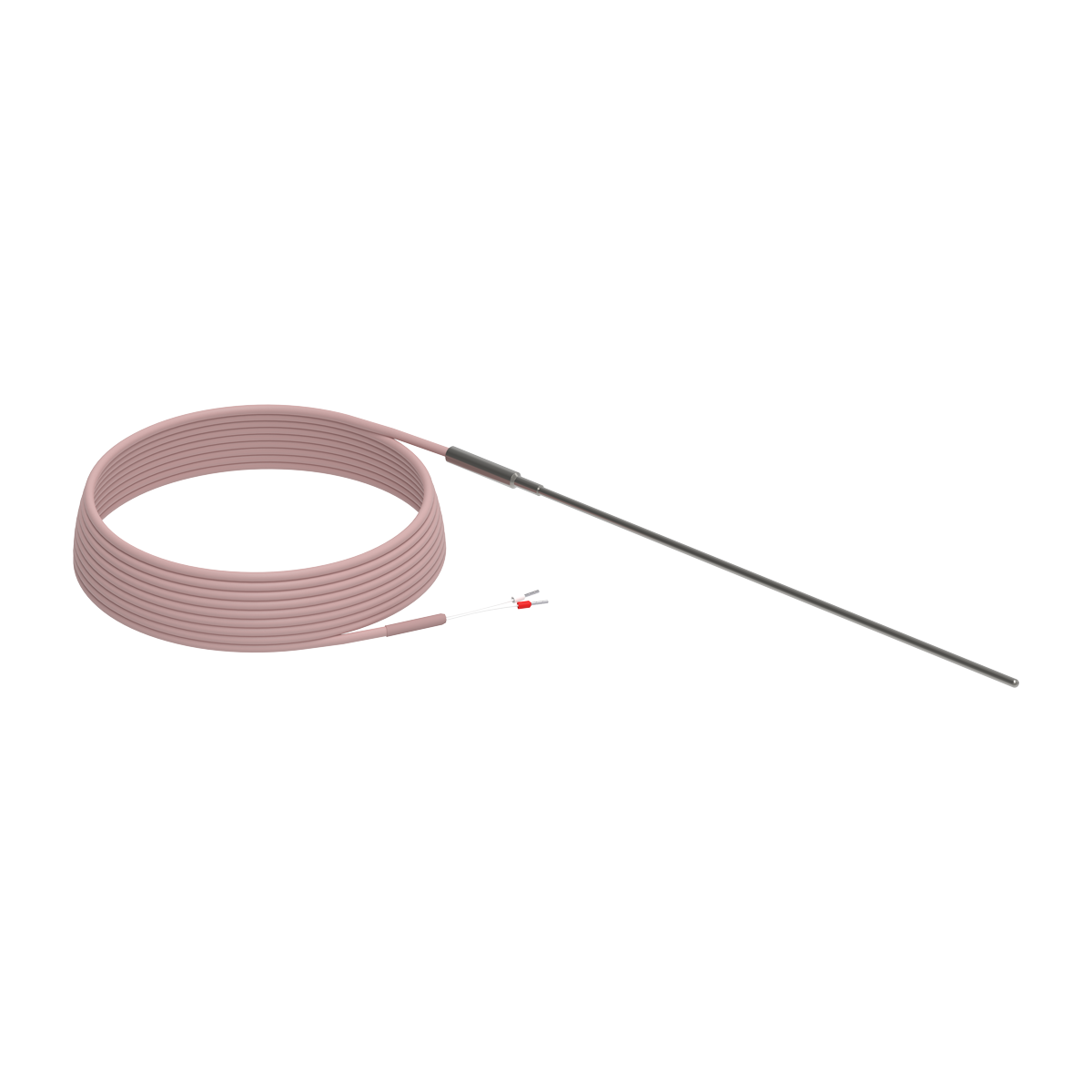

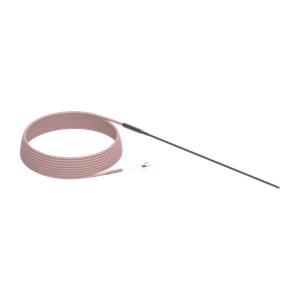

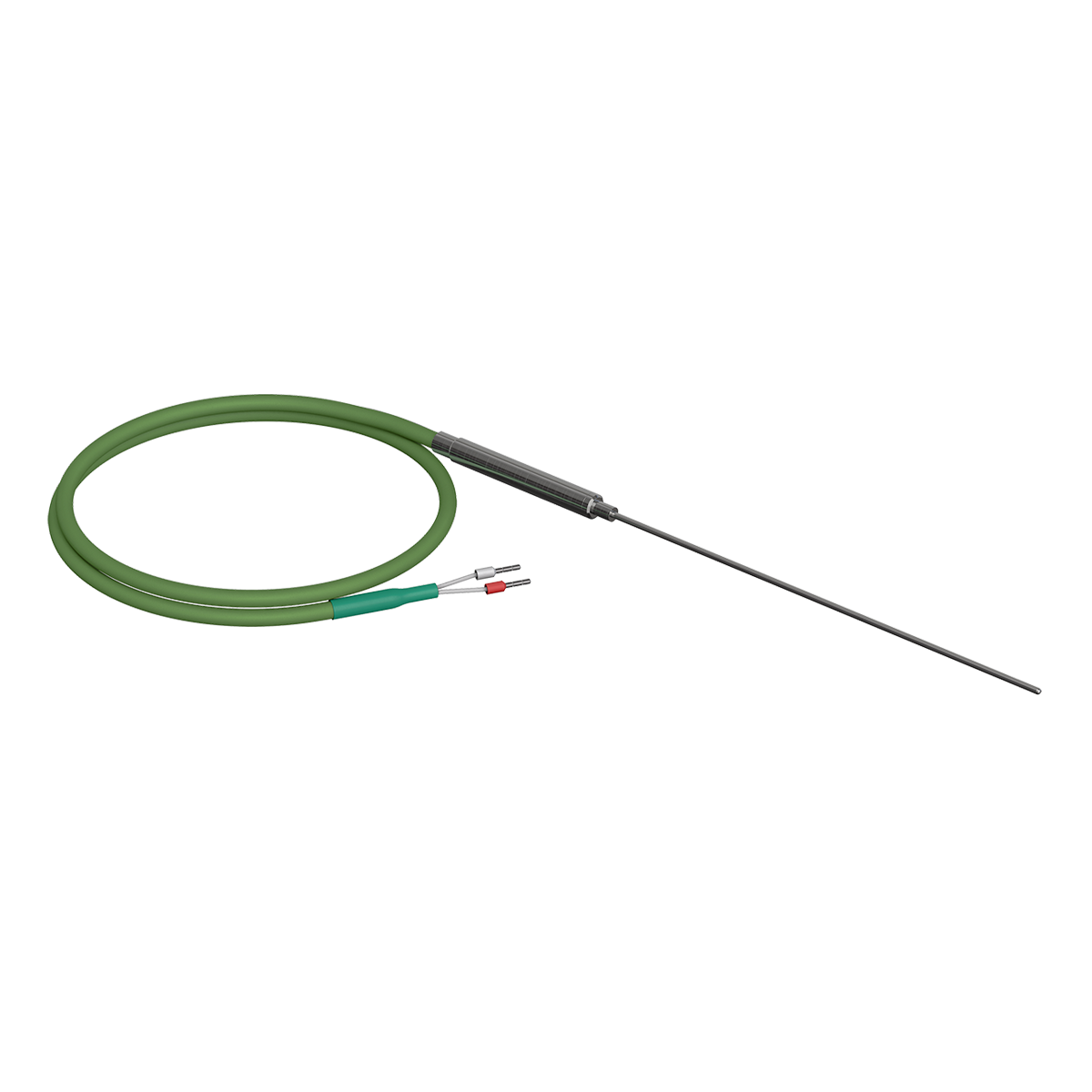

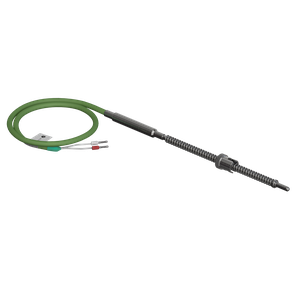

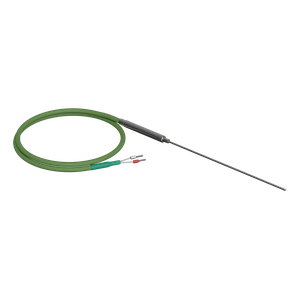

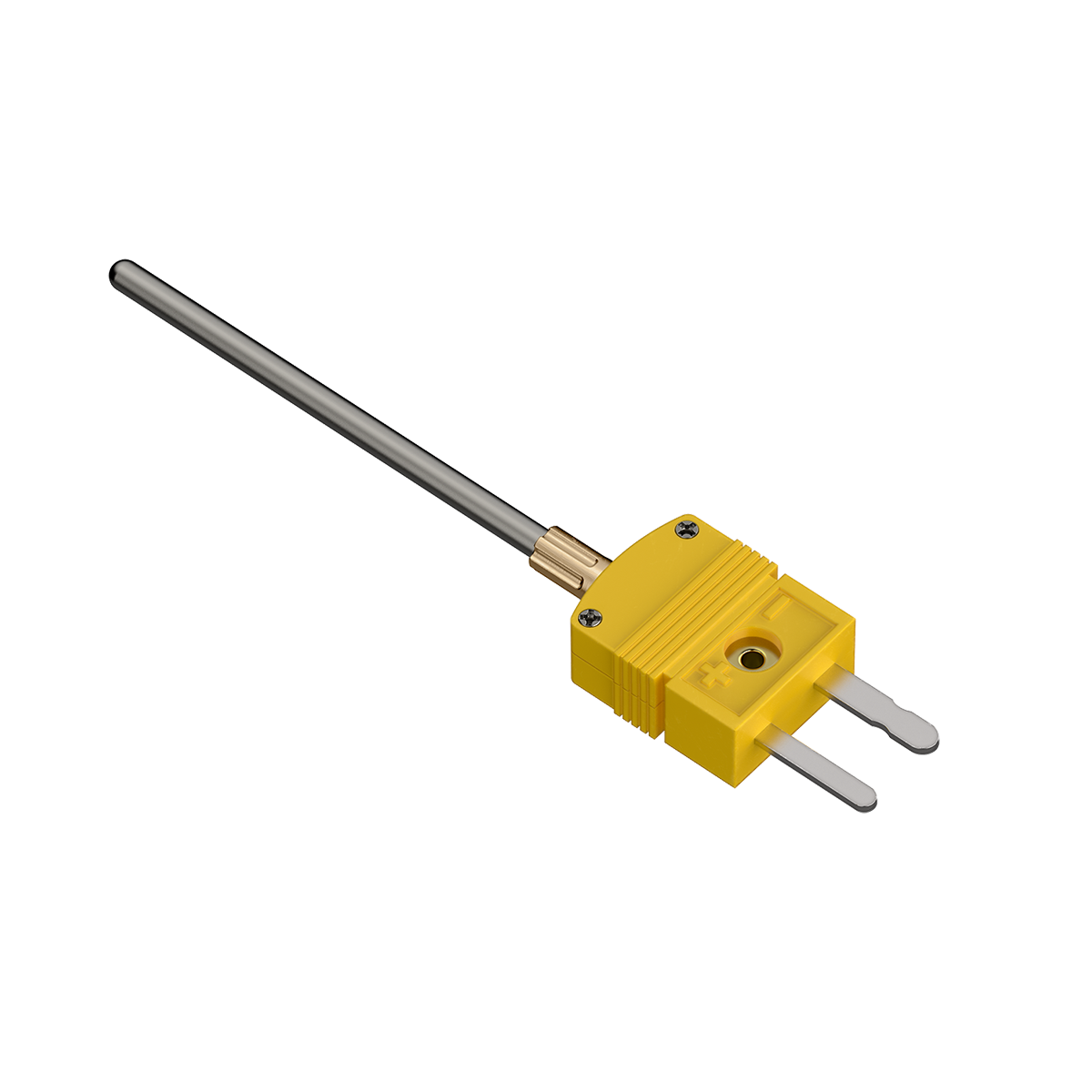

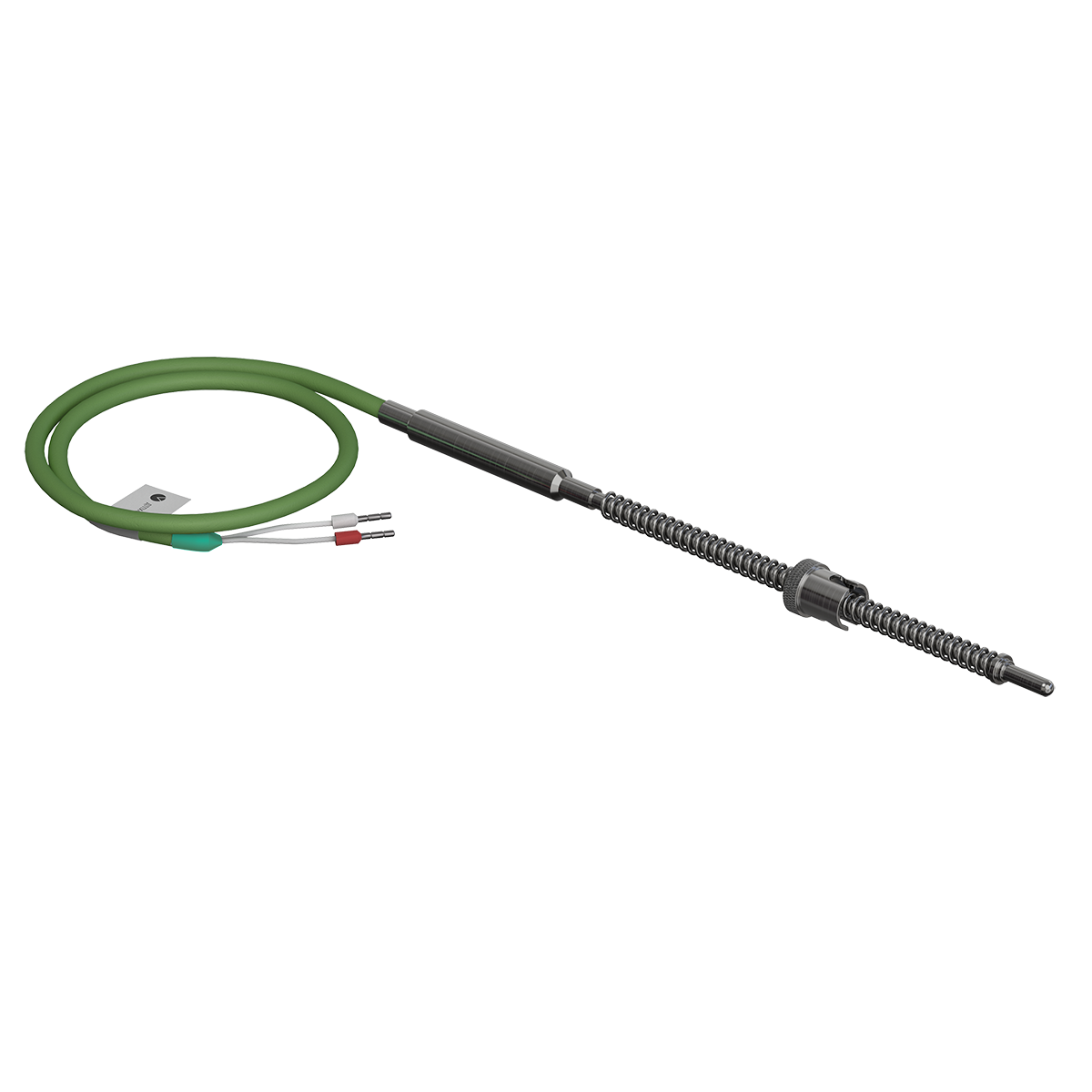

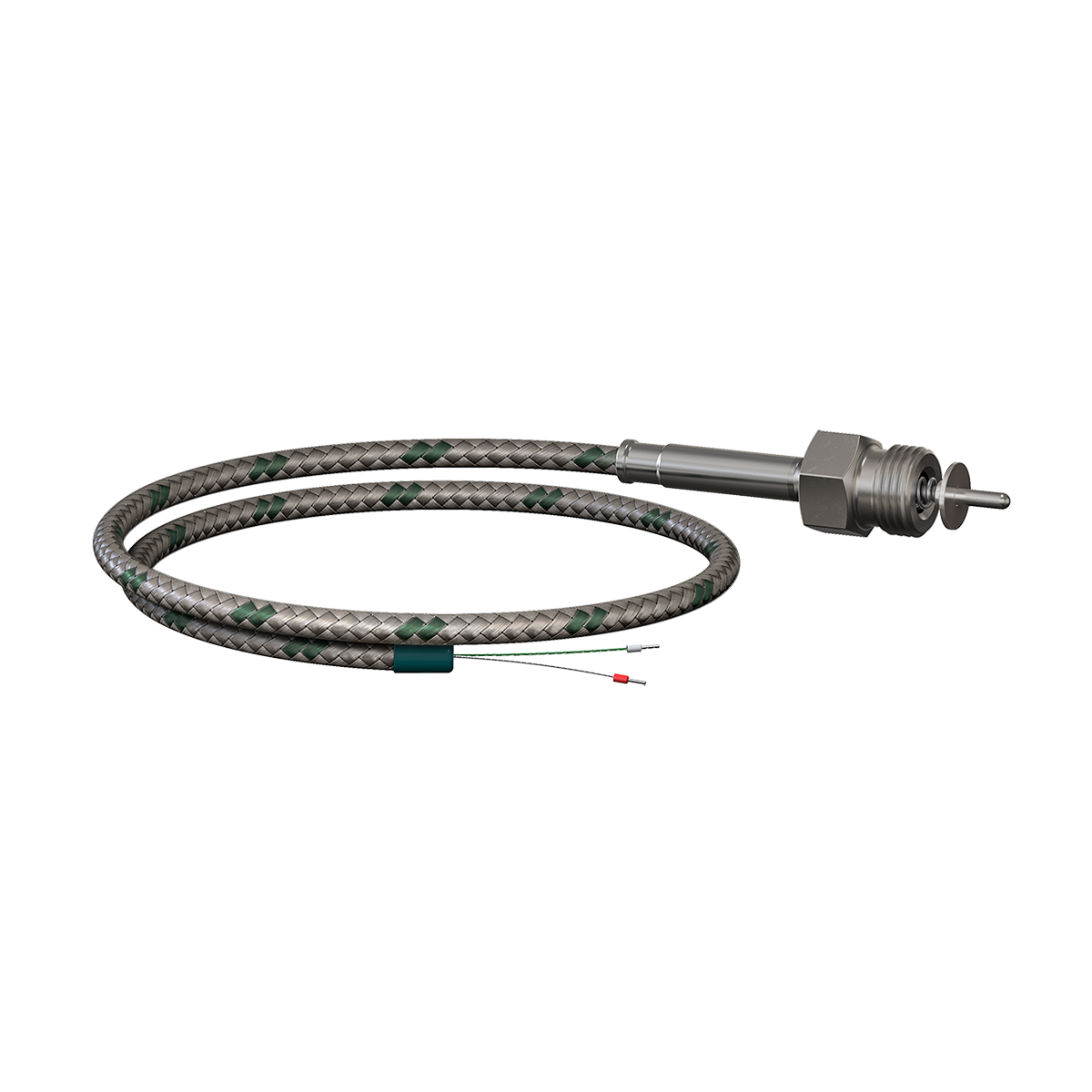

ДТПХхх4 термопары на основе КТМС с кабельным выводом или вилкой
Вариации не найдены
Описание
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +400…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Описание и устройство КТМС приведено в Справочной информации по термопарам .
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Все типы термопар подробно описаны в наших статьях .
Среда измерения
Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.
Отличительные особенности
- Монтажную (погружную) часть датчика можно изгибать.
- Кабельный вывод обеспечивает удобство и быстроту монтажа.
- Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 5 рабочих дней.
Технические характеристики термопар с кабельным выводом (модели ХХ4 на основе КТМС)
| Тип ТП | Класс допуска | Тр, °С | Тн, °С | Материал защитной оболочки КТМС | Диаметр оболочки, D, мм | Давление | Исполнение спая | Кабельный вывод |
|---|---|---|---|---|---|---|---|---|
| ДТПN (НН) | 1, 2 | -40 (0)…+1250 | 900 | сплав Nicrobell D | 4,5; 3,0 | До 6,3 МПа, в зависимости от конструктивного исполнения | Изолированный или неизолированный | Силиконовый («С») Экранированный ННЭ («К») |
| ДТПК (ХА) | 1, 2 | -40 (0)…+800 | 600 | сталь AISI 321 | 1,5; 2,0; 3,0 | Силиконовый («С») Экранированный ННЭ («К») | ||
| -40 (0)…+900 | 700 | сталь AISI 310 | 4,5 | |||||
| ДТПL (ХК) | 2 | -40…+600 | 450 | сталь 12Х18Н10Т | 3,0 | Кабель СФКЭ-ХК К | ||
| ДТПJ (ЖК) | 1 | -40…+400 -40…+750 | 250 450 | сталь AISI 316 | 3,0; 4,5 | Экранированный ННЭ («К») Силиконовый («С») |
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
|---|---|---|---|
| ДТПК и ДТПN на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| 0,95 за 16 000 часов | +600...+900 | 2 года | 4 года |
| 0,95 за 8 000 часов | +900…+1100 | 1 год | 2 года |
| Не нормируется | +1100...+1300 | - | - |
| ДТПL на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| ДТПJ на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| 0,95 за 16 000 часов | +600…+800 | 2 года | 4 года |
Интервал между поверками для ДТПL на основе КТМС, а также ДТПК174, 184, 234, 464 – 5 лет; для всех остальных ДТП – 2 года.
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
