ДТПХхх1 термопары проволочные бескорпусные (поверхностные)
Вариации не найдены
Описание
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.
Отличительные особенности:
- С открытым «горячим» спаем.
- Бюджетные и малогабаритные.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)
| Конструктивное исполнение | Модель | Диаметр термо- электрода | D, мм | D1, мм | Тип изоляции | Диапазон измеряемых температур | Длина термопары L, м * | Длина кабельного вывода l, м * |
|---|---|---|---|---|---|---|---|---|

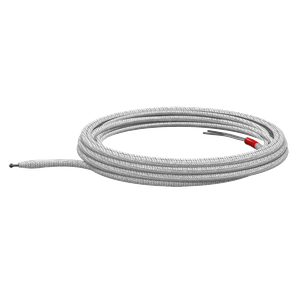

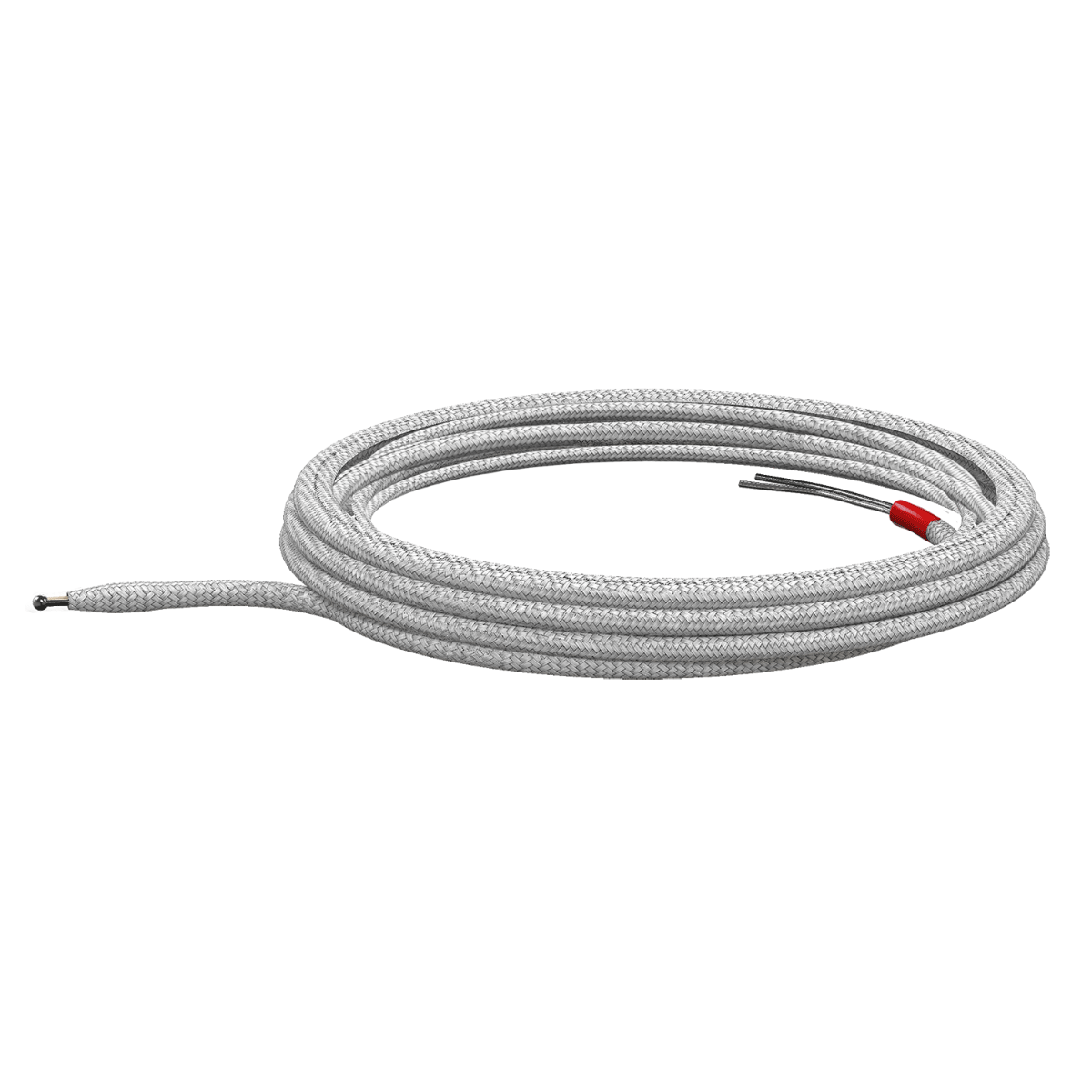

| 011 | 0,3 мм | 1,8 | 2,2 | нить К11С6 | ДТПК ДТПL –40...+300 °С | 0,2…100, кратно 0,01 м | – | |
| 0,5 мм | 2,2 | 2,6 | ||||||
| 0,7 мм | 2,3 | 2,9 | ||||||
| 1,2 мм | 3,4 | 4,5 | ||||||

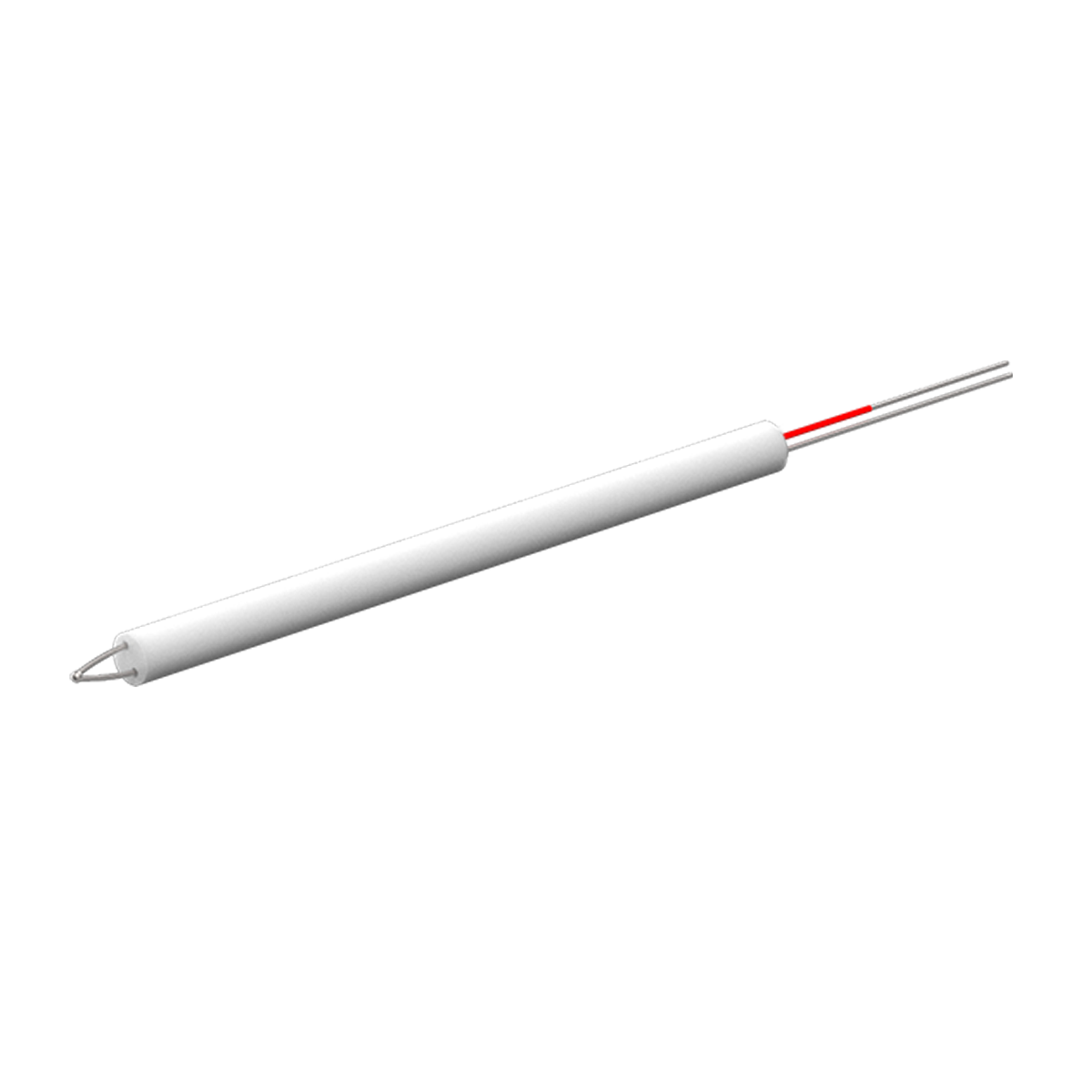

| 021** | 0,5 | 4,63...5 | - | трубка МКРц | ДТПК –40...+1100 °С ДТПL –40...+600 °С | 0,2…20, кратно 0,01 м | ||
| 0,7 | ||||||||

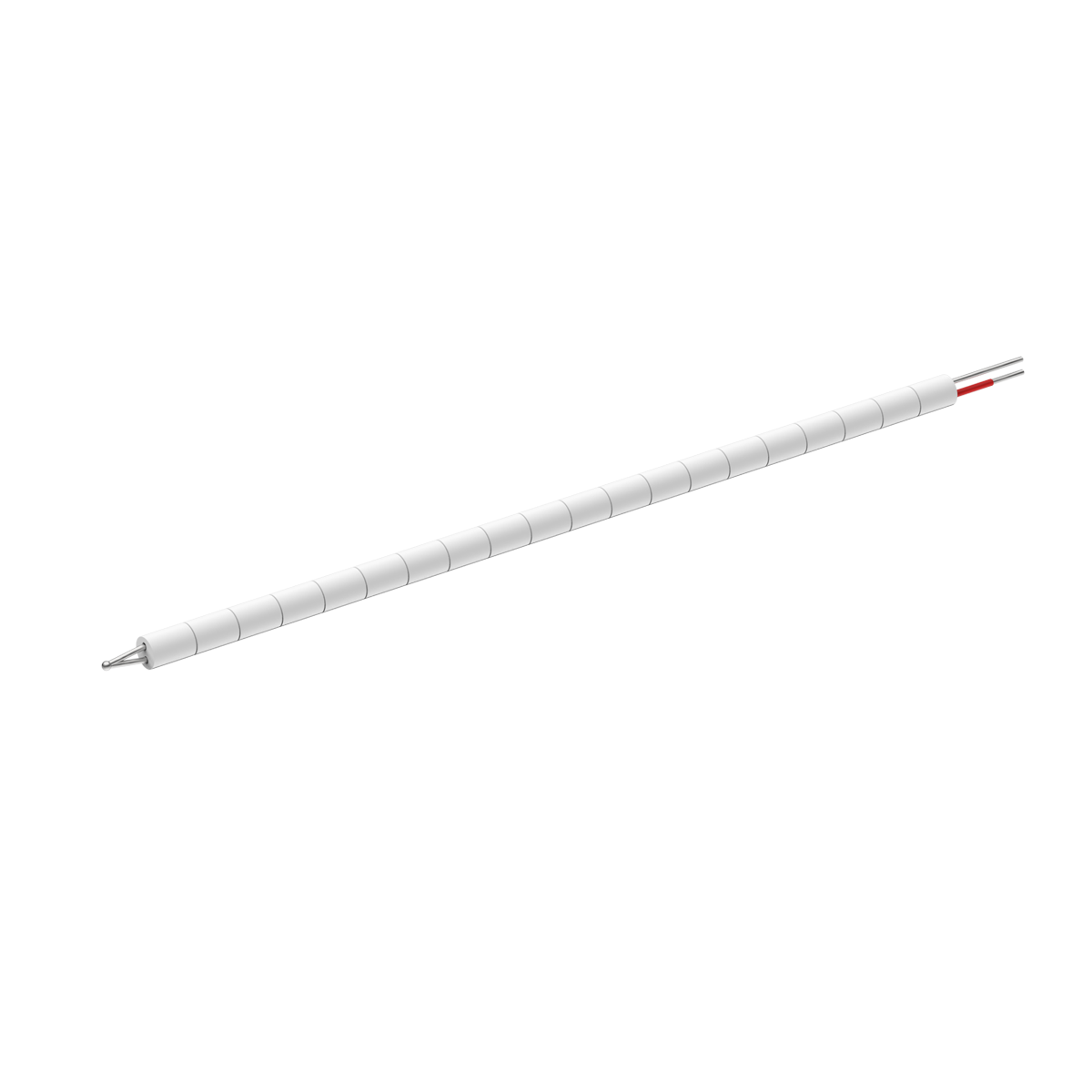

| 1,2 | 6,4...7,0 8,0 9,0 | - | бусы МКРц | – | ||||
| 3,2 | 6 | - | бусы МКРц | 0,2…2, кратно 0,01 м | ||||

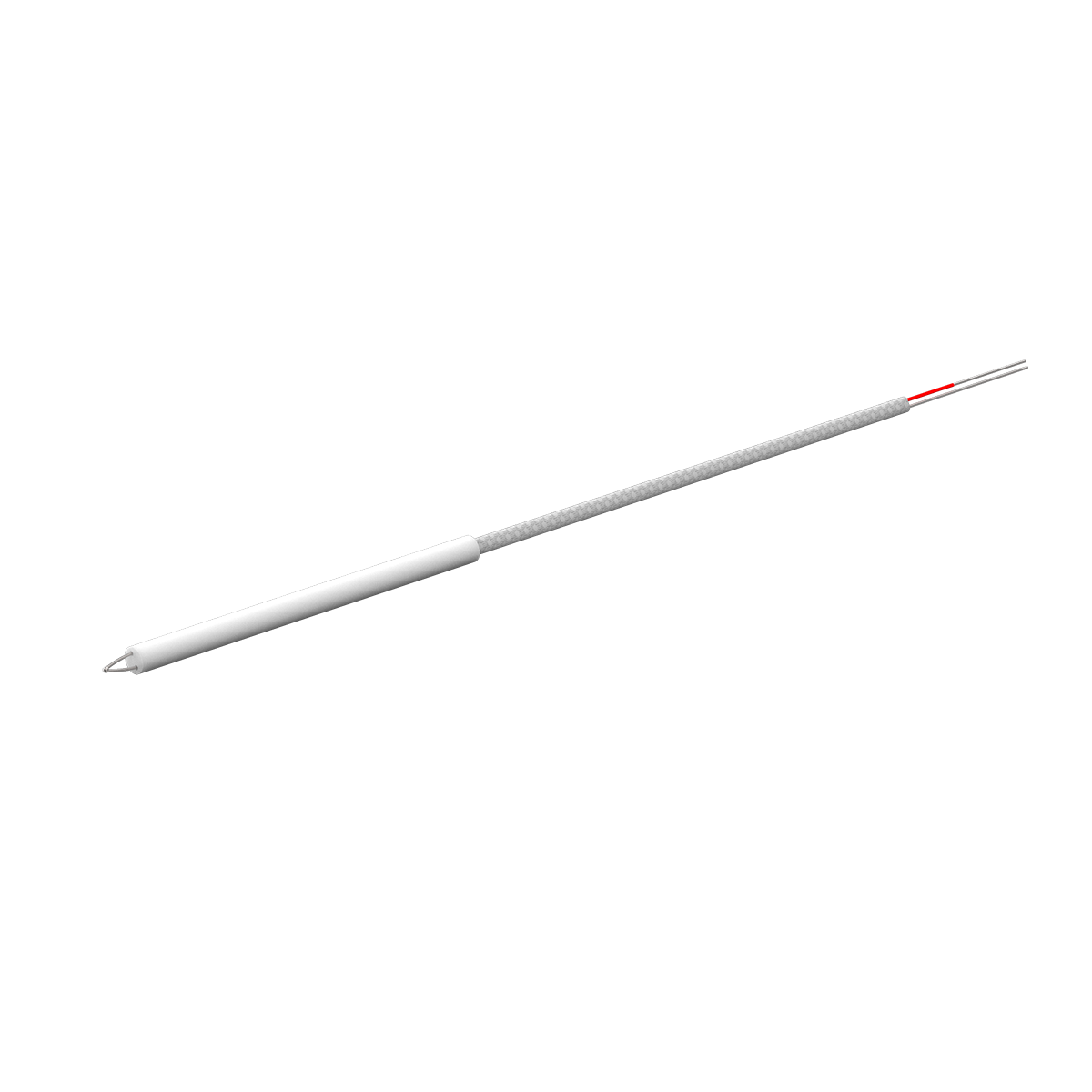

| 031** | 0,5 | 4,63...5 | 2,6 | трубка МКРц/нить K11C6 | От 0,05 до 3, кратно 0,01 м От 3 до 20, кратно 0,01 м | От 0,2 до 20, кратно 0,1м 0,2 м*** | ||
| 0,7 | 2,9 | |||||||
| 1,2 | 7,0 8,0 9,0 | 4,5 | бусы МКРц/нить K11C6 |
* Длина термопары L и длина кабельного вывода l выбираются при заказе.
** По заказу возможно изготовление датчика в изоляции из бус МКРц.
*** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.
**** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя.
Технические характеристики
| Характеристика | Модель 011 | Модель 021, 031 | ||
|---|---|---|---|---|
| Номинальная статическая характеристика | К(ХА) | L(ХК) | К(ХА) | L(ХК) |
| Рабочий диапазон измеряемых температур | –40...+300 °С | –40...+300 °С | –40...+1100 °С | –40...+600 °С |
| Класс допуска | 1 (для 0,3 мм), 2 | 2 | 2 | |
| Показатель тепловой инерции | не более 3 с | не более 3 с | ||
