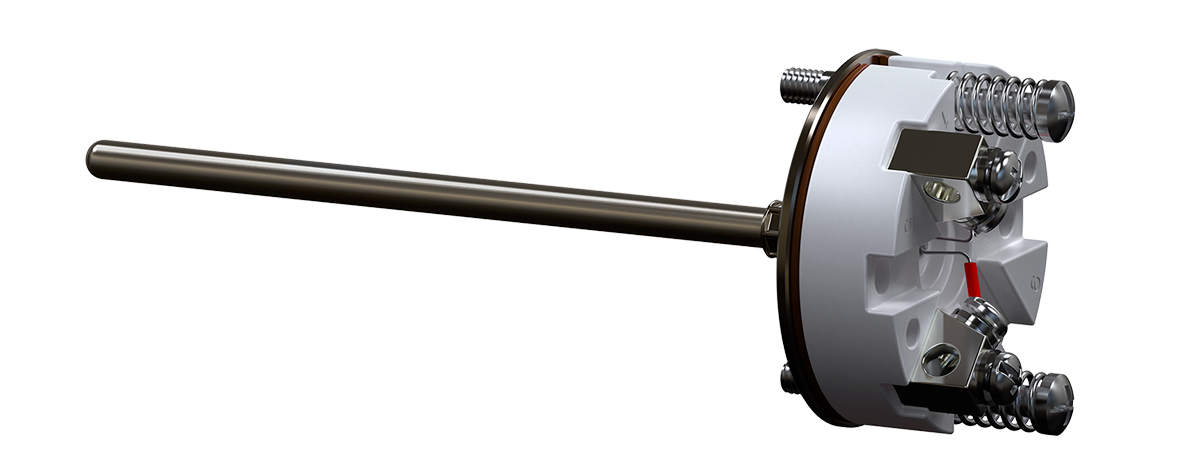

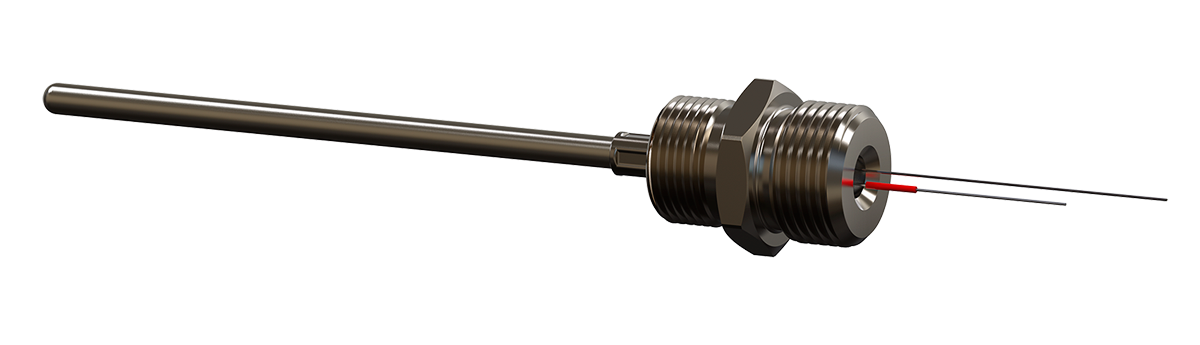

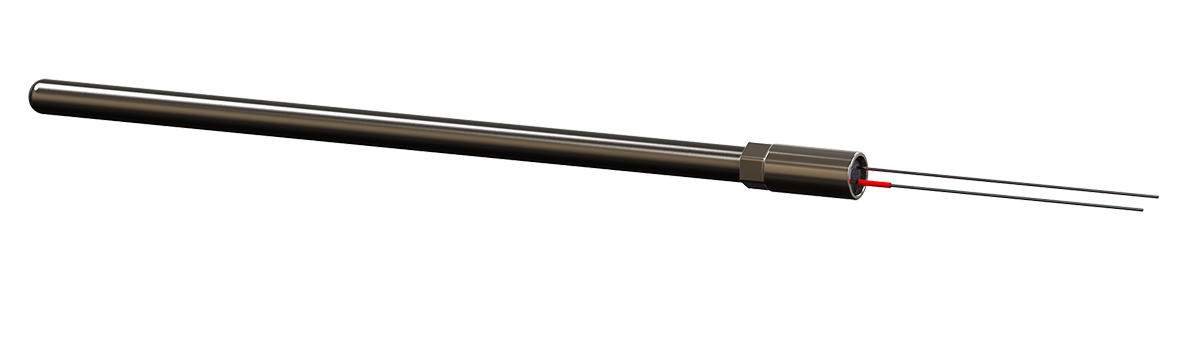

ДТПХхх1 термопары бескорпусные на основе КТМС (термопарные вставки)
Вариации не найдены
Описание
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Бескорпусные термопары на основе КТМС (термопарные вставки) модификации 041…101 служат для измерения жидких, твердых и газообразных сред, не агрессивных к оболочке датчика. Модели 061…101 могут работать как в качестве самостоятельных датчиков температуры, так и служить вставками в высокотемпературные модульные термопары ДТПХхх5 (мод. 125…165, 225).

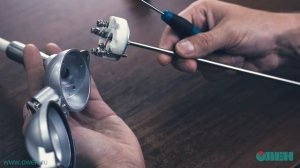

При выходе из строя измерительного узла высокотемпературного датчика (например, ДТПК125), но при удовлетворительном состоянии защитной арматуры (корунда или жаростойкой стали) нет необходимости приобретать новый датчик. Достаточно приобрести термопарную вставку взамен вышедшей из строя и самостоятельно заменить измерительный узел.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Все типы термопар подробно описаны в наших статьях .
Стандартный срок производства – от 7 рабочих дней.
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
|---|---|---|---|
| ДТПК и ДТПN на основе КТМС | |||
| 0,95 за 40000 часов | -40...+600 | 5лет | 10лет |
| 0,95 за 16000 часов | +600...+900 | 2года | 4года |
| 0,95 за 8000 часов | +900…+1100 | 1год | 2года |
| Не нормируется | +1100...+1300 | - | - |
Интервал между поверками – 2 года.
| Характеристика | Значение | |||
|---|---|---|---|---|
| ДТПКхх1 | ДТП N хх 1 | |||
| Номинальная статическая характеристика (НСХ) | K (ХА) хромель-алюмель | N (НН) нихросил-нисил | ||
| Рабочий диапазон измеряемых температур | 0...+900 °С (1100 °С*) | -40...+900 °С (1100 °С*) | 0...+1250 °С | -40...+1250 °С |
| Условное давление | 0,4…10 МПа | |||
| Класс допуска датчика | 1 | 2 | 1 | 2 |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный неизолированный | |||
| Диаметр КТМС, мм: | ||||
| мод. 041 | 3 мм | |||
| мод. 051…101 | 4,5 мм | |||
| Показатель тепловой инерции, не более: | ||||
| - с изолированным рабочим спаем | 3 с | |||
| - с неизолированным рабочим спаем | 2 с | |||
| Количество рабочих термопар в изделии | 1 или 2 | |||
| Материал оболочки КТМС | сталь AISI 321 сталь AISI 310 | сплав Nicrobell D | ||
| Степень защиты по ГОСТ 14254 | IP00 | |||
* Максимальная температура применения ДТПКхх1 составляет: +900 °С – без применения защитного чехла; +1100 °С – при применении в качестве вставки в ДТПК125, 135, 145, 155, 165 и 225.
