ДРТС защитные РТС-термисторы
Вариации не найдены
Описание
Защитные РТС-термисторы ОВЕН (серия ДРТС) предназначены для встроенной температурной защиты обмоток статора электродвигателей и трансформаторов от перегрева. Датчики устанавливаются непосредственно в обмотку и работают совместно с внешними устройствами защитного отключения. Сопротивление термистора резко возрастает при достижении температуры срабатывания, а устройство защиты отключает питание и предотвращает выход из строя ключевых блоков системы.
Основная область применения датчиков — построение систем защиты и автоматического управления электродвигателями: в жилищно-коммунальном хозяйстве, агропромышленном комплексе, на транспорте и в технологических процессах различных отраслей промышленности.
Выпускаются в трех модификациях:

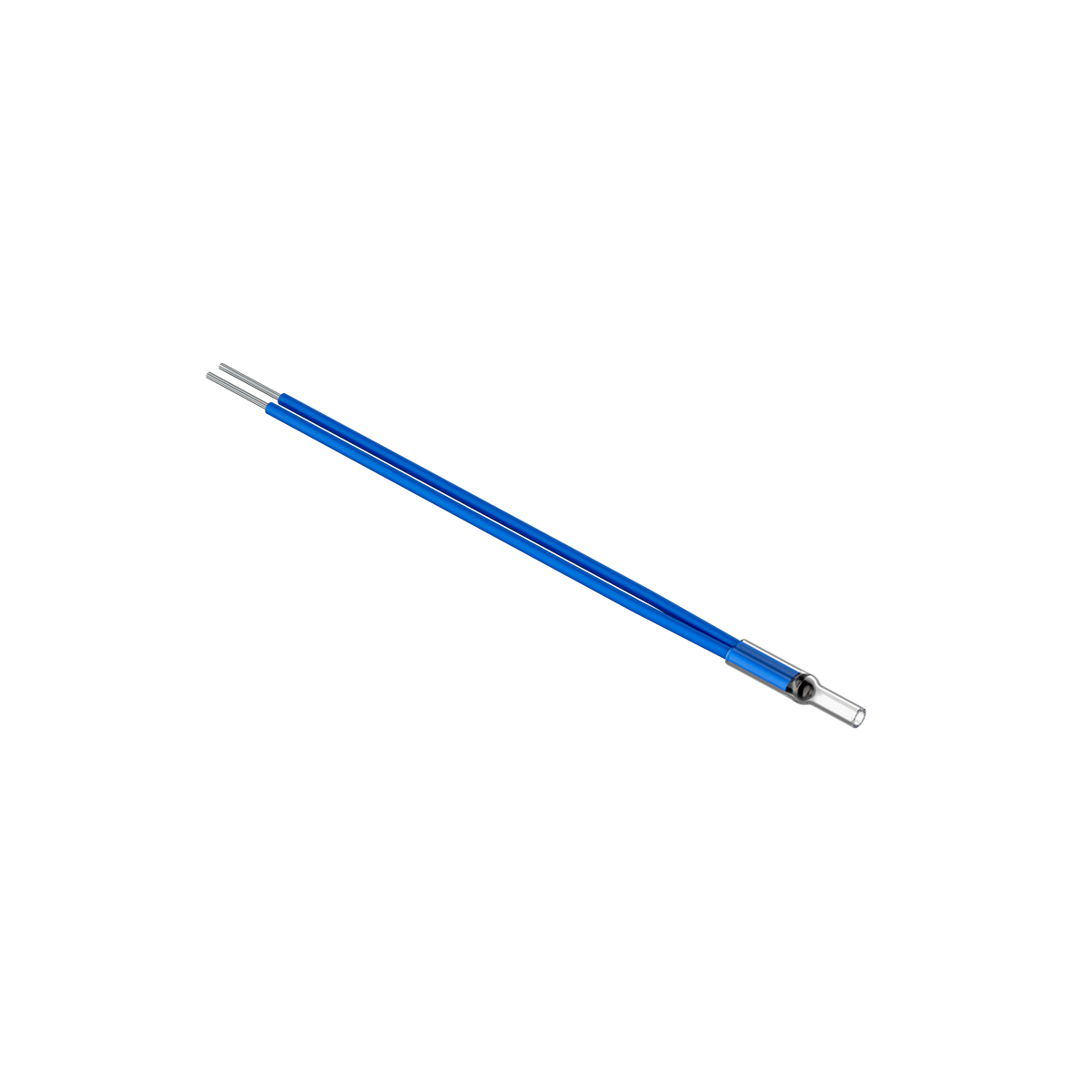

- ДРТС с одним измерительным узлом

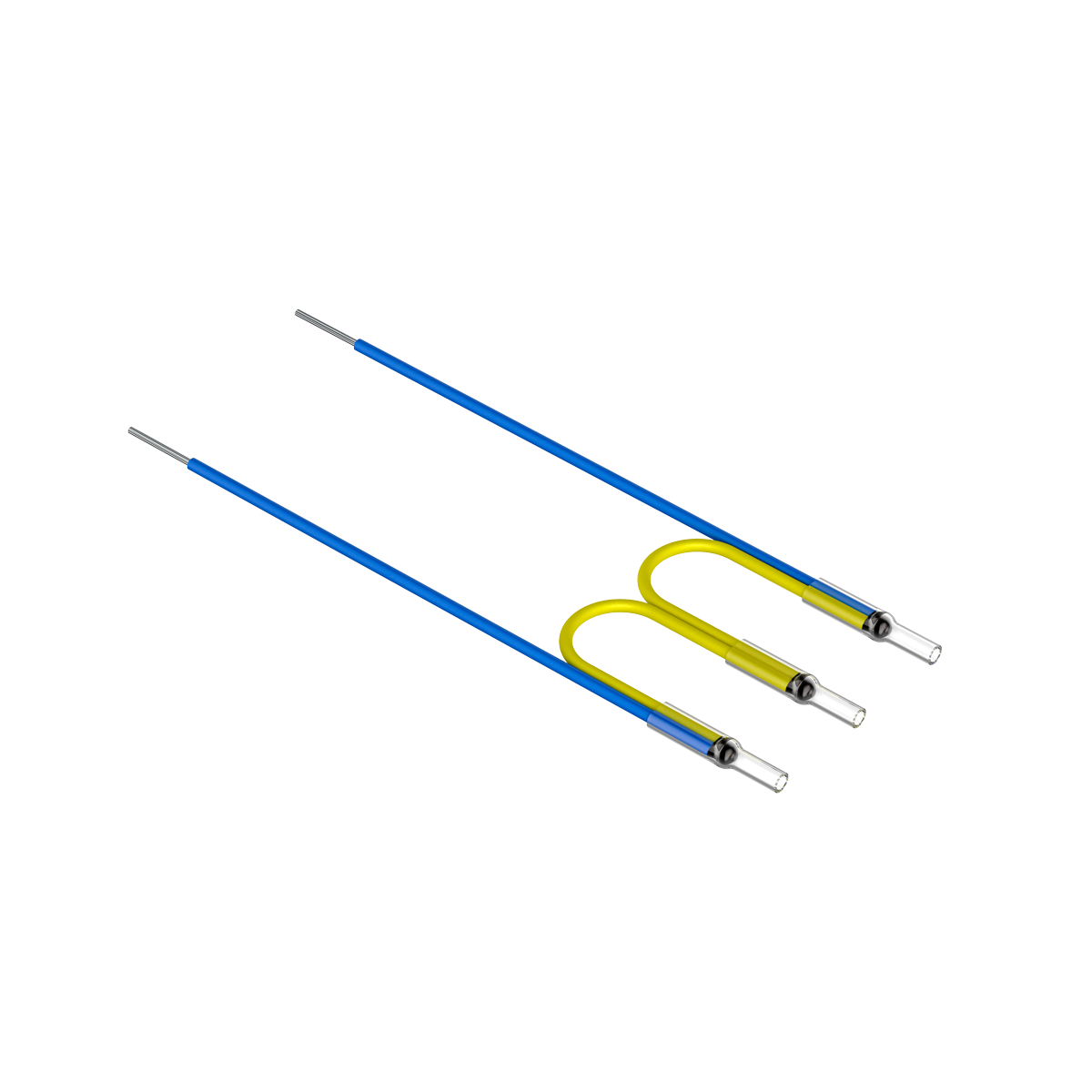

- 3ДРТС с тремя последовательно соединенными узлами

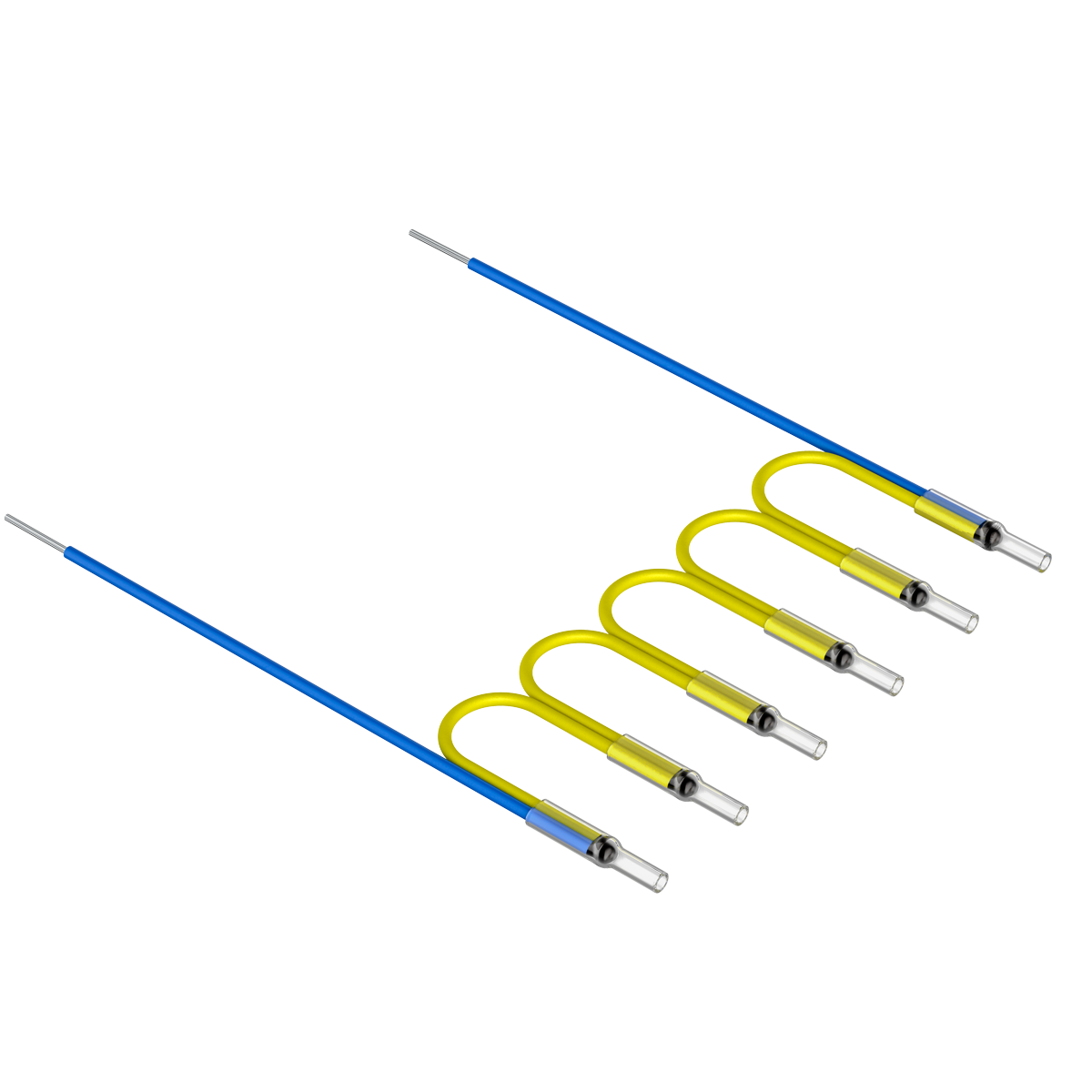

- 6ДРТС с шестью последовательно соединенными узлами
Конструкция бескорпусная, в защитной изоляции, что обеспечивает компактность и удобство интеграции.
Принцип работы датчика основан на свойстве PTC-термистора (терморезистора с положительным температурным коэффициентом) резко увеличивать сопротивление при достижении классификационной температуры.
Преимущества
Удобный монтаж Датчики имеют длину кабельного вывода 500 мм и предназначены для встраивания в обмотки трансформаторов и электродвигателей
Гарантия качества Средний срок службы датчиков – не менее 6 лет. Произведено в России, гарантия – 2 года.
Быстрая реакция Показатель термической реакции не более 10 с, постоянная времени в режиме нагрева не более 5 с, что позволяет оперативно реагировать на перегрев.
Универсальность Широкий диапазон классификационных температур (от 90 до 160 °С) делает их универсальными для различных применений. Цветовая маркировка выводов упрощает идентификацию уставки температуры.
| Наименование характеристики | Значение | ||
|---|---|---|---|
| ДРТС | 3ДРТС | 6ДРТС | |
| Температура уставки | 90, 100, 110, 120, 130, 140, 150, 160 °С | ||
| Длина кабельного вывода | 500 мм | ||
| Длина провода между измерительными узлами | - | 300 мм | |
| Относительная влажность | От 30 до 98 % без конденсации влаги | ||
| Атмосферное давление | От 84,0 до 106,7 кПа | ||
| Показатель термической реакции, не более | 10 с | ||
| Степень защиты | не ниже IP40 | ||
| Схема соединения | 2-проводная | ||
| Сопротивление изоляции при температуре (25±10) °С, при 100 В, не менее | 100 МОм | ||
| Сопротивление изоляции при температуре от +100 до +250 °С, при 100 В, не менее | 20 МОм | ||
| Средняя наработка на отказ, не менее | 50000 ч | ||
| Конструктивные особенности | Бескорпусной, в защитной изоляции | ||
| Тип подключения к линии связи | Провод с фторопластовой изоляцией | ||
| Средний срок службы, не менее | 6 лет | ||
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,094 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,25/0,18/0,02 мм.
