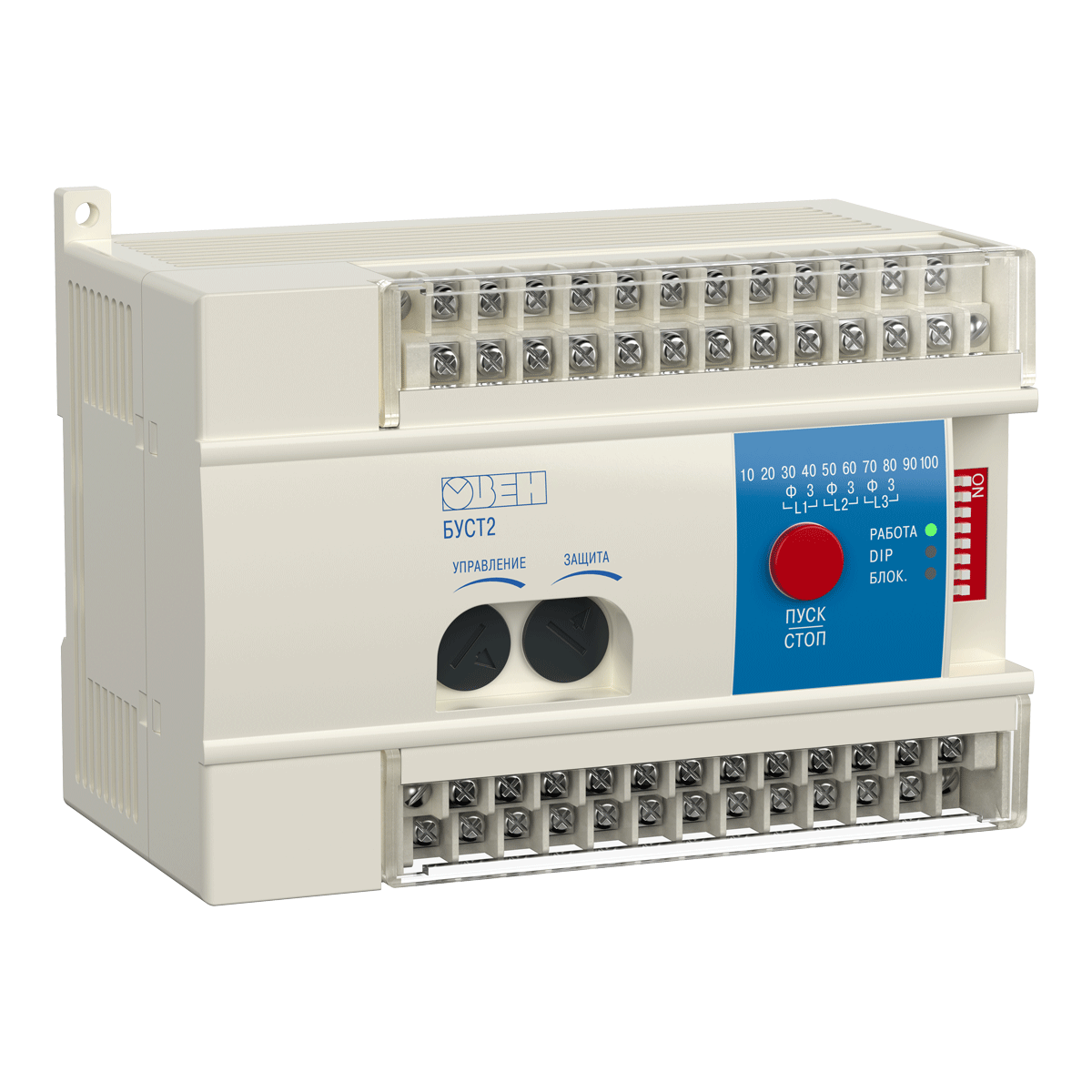

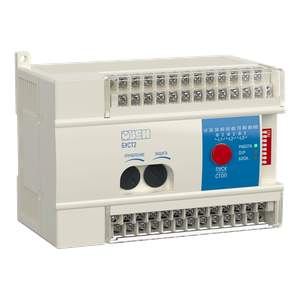

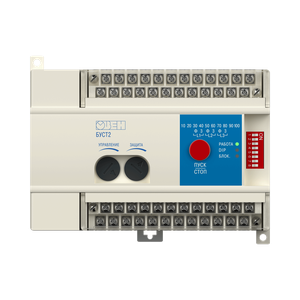

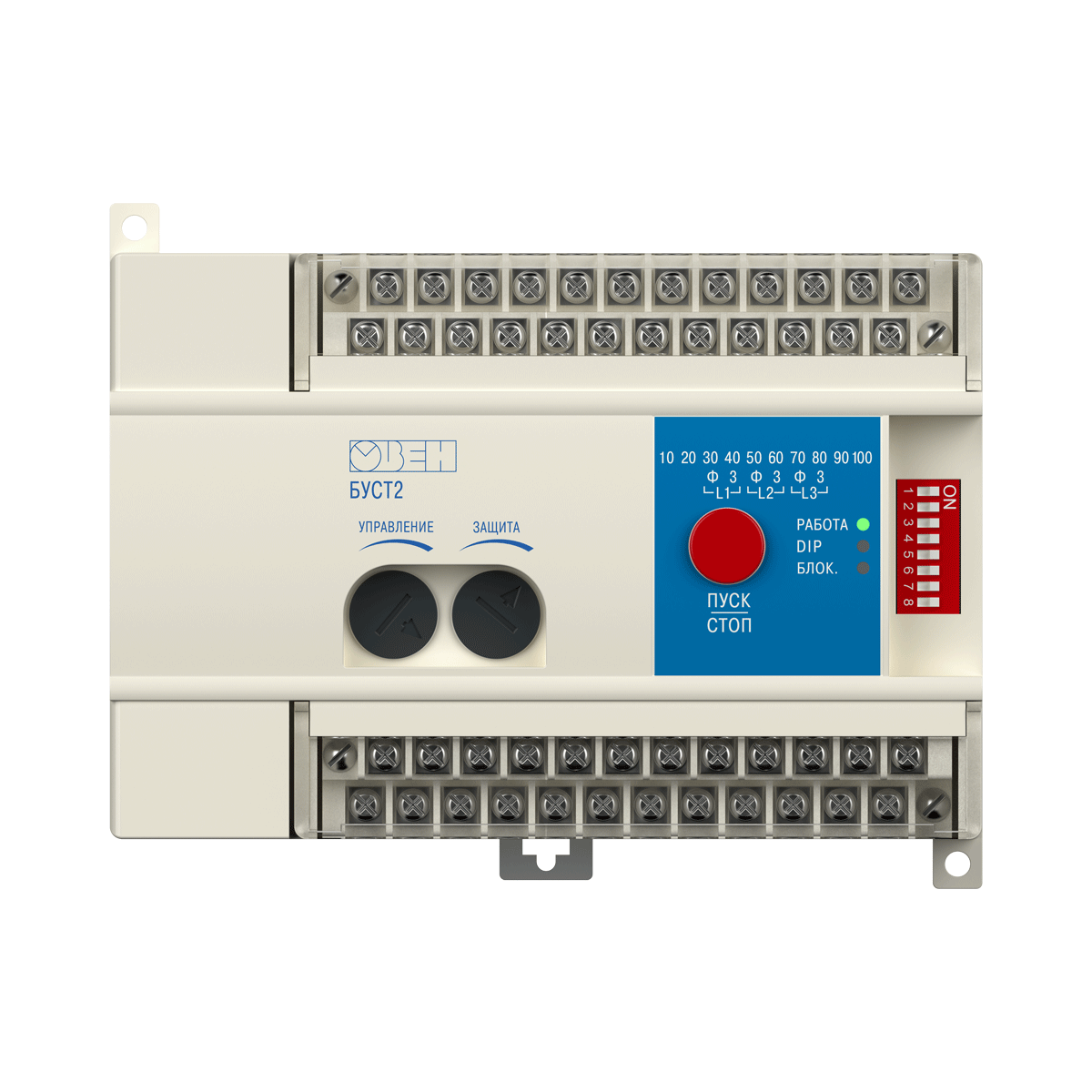

БУСТ2 блок управления тиристорами и симисторами
16 266,26 ₽
Описание
Назначение блока управления тиристорами и симисторами ОВЕН БУСТ2
Предназначен для управления симисторами или тиристорами, работающими с активной или активно индуктивной нагрузкой: нагревательными элементами печей, инфракрасными лампами, трансформаторами, двигателями и др.
БУСТ2 рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101 , ОВЕН ТРМ10 , ОВЕН ТРМ210 , ОВЕН ТРМ251 , ОВЕН ТРМ151 или ПЛК ОВЕН .
Прибор выпускается в корпусе креплением на Din - рейку.
Функциональные возможности
- Автоматическое регулирование мощности активной нагрузки с помощью сигналов управления 0(4)...20 мА, 0...5 мА, 0...10 В, 0...1 В поступающих от регулятора
- Управление нагрузкой, включенной «ЗВЕЗДОЙ» и «ТРЕУГОЛЬНИКОМ»
- Управление активной и активно-индуктивной нагрузкой (cos φ>0,4)
- Управление мощными симисторами и тиристорами с токами управления до 1,5 А
- Ручное регулирование мощности с помощью встроенного потенциометра
- Два метода управления симисторами или тиристорами, в зависимости от инерционности нагрузки и уровня помех в сети
- Защита силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)
- Светодиодная индикация уровня мощности (10 уровней от 0 до 100 %)
- Возможность внешней блокировки управления нагрузкой
- Работа с одно-, двух- и трехфазной нагрузкой
Переключение режимов
- Плавный выход на заданный уровень мощности для предотвращения резких перегрузок питающей сети или защиты нагревателей
- Мгновенный выход на заданный уровень мощности для управления низко-инерционными нагрузками
Питание
| Наименование | Значение |
|---|---|
| Напряжение питания, В | 220 |
| Частота, Гц | 50 |
| Допустимое отклонение напряжения питания от номинала, % | -15...+10 |
| Потребляемая мощность, ВА, | не более 12 |
Входы
| Наименование | Значение |
|---|---|
| Входы управления/входное сопротивление | 0...1 В/47кОм 0...10 В/47кОм 0...20 мА/50 Ом 4...20 мА/50 Ом |
| Напряжение низкого уровня на входе «Блокировка», В | 0...0,4 |
| Напряжение высокого уровня на входе «Блокировка», В | 2,4...5 |
Выходы
| Наименование | Значение |
|---|---|
| Импульсный ток управления, А, не менее | 0,5 либо 1,5, в зависимости от настроек блока |
Документы и файлы
Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.
Характеристики
- Вес
- 0,607 г.
- Кратность товара
- 1
- Габаритные размеры
- 0,17/0,12/0,088 мм.
