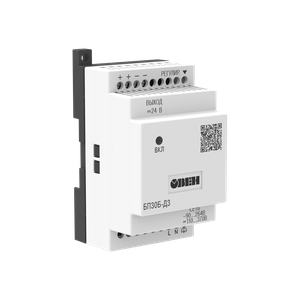

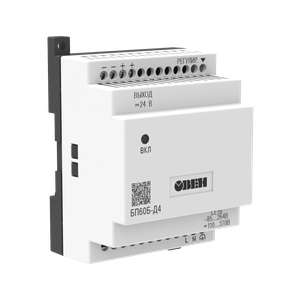

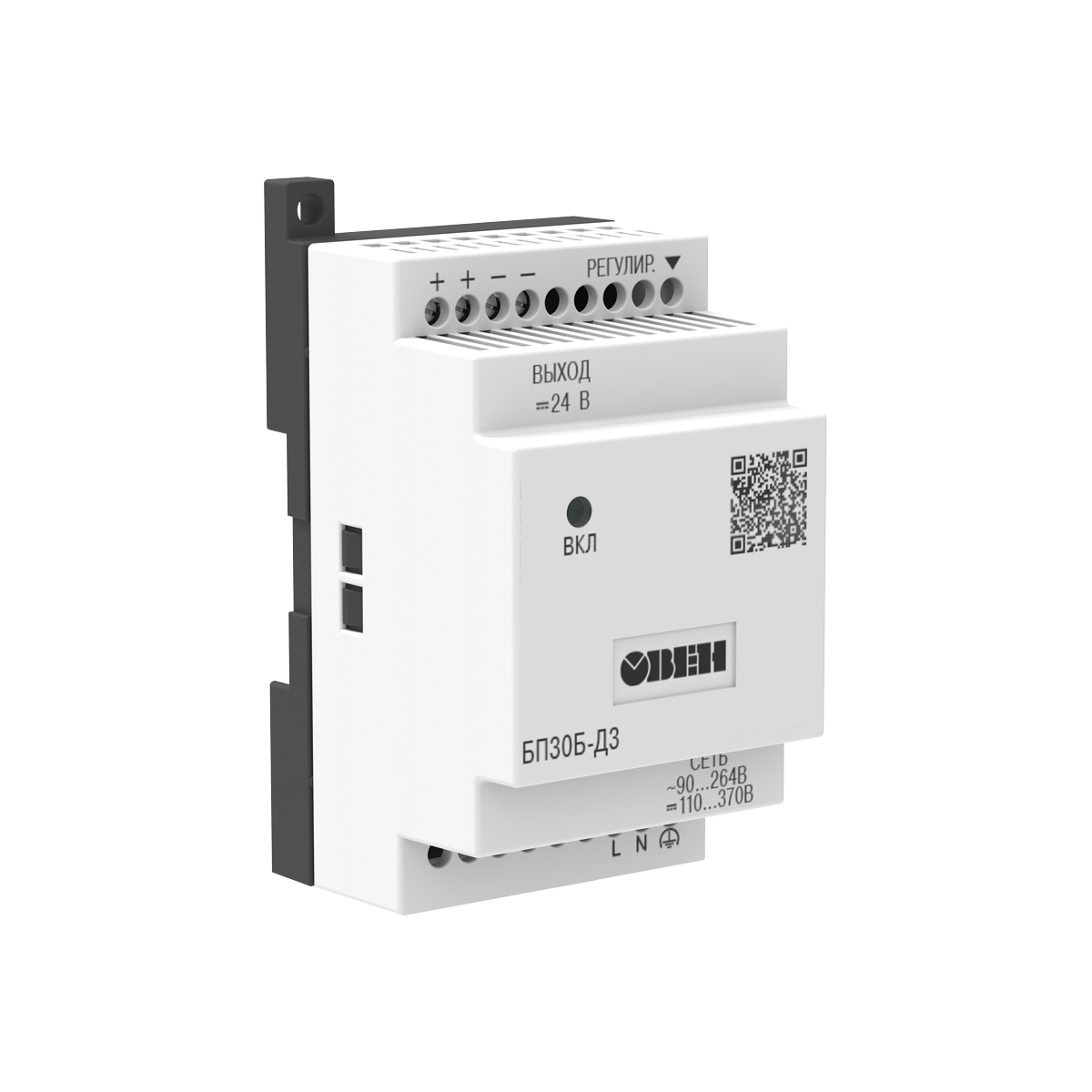

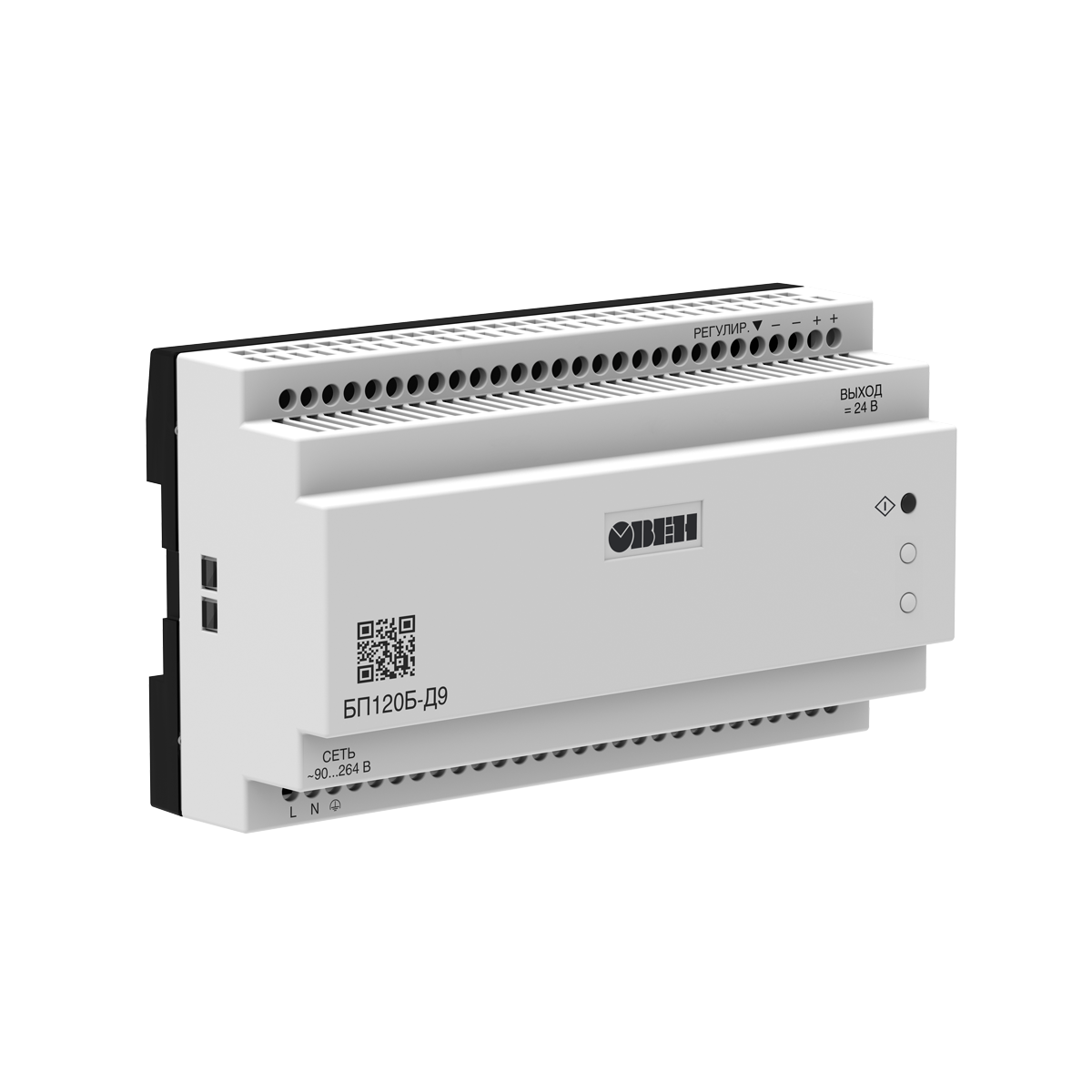

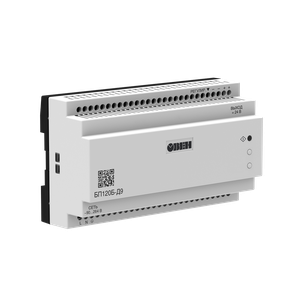

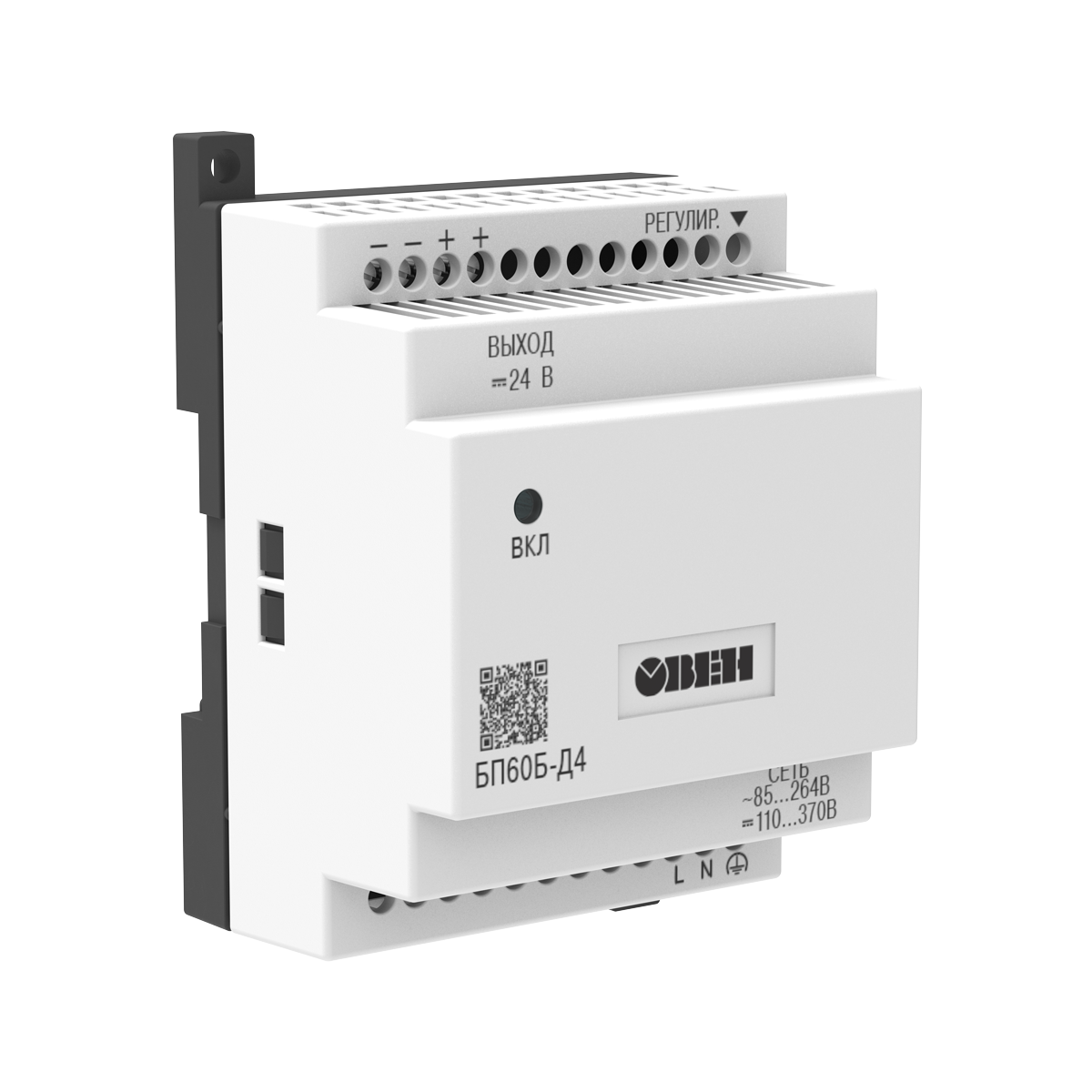

БП30Б-С, БП60Б-С, БП120Б-C блоки питания для тяжелых условий эксплуатации

Арт. 42075 6 649,00 ₽ БП30Б-Д3-24С

Код товара: owen_47429_42075
Обновлен: 28 сентября 19:59

6 649,00 ₽

Описание

Блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.

Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30Б-С, БП60Б-С, БП120Б-C:

Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
Выдерживают перегрузку по току до 110 %.
Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
Обеспечивают высокий КПД (более 85 %).
Защищают от КЗ в цепях 24 В постоянного тока.
Не требует дополнительного охлаждения.

Современная схемотехника обеспечивает максимально эффективное отведение тепла при работе в условиях высоких и низких температур. Выпускаются в пластиковых корпусах с креплением на DIN-рейку. Все компоненты блоков питания БПхБ-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.

Основные функции

Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
Индикация о наличии напряжения на выходе.

Система контроля и регулирования температуры

Параметр	Значение
Входное напряжение:
– переменного тока	90...264 В
– постоянного тока	110...370 В
Частота входного переменного напряжения	47...63 Гц
Коррекция выходного напряжения	22...26 В
Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max	±0,25 %
Электрическая прочность изоляции:
– вход – выход (действующее значение)	3 кВ
– вход – корпус (действующее значение)	1,5 кВ
Коэффициент полезного действия	Не менее 85 %
Степень защиты корпуса (со стороны передней панели)	IP20

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	–40...+70 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

Электрические характеристики

Модификация прибора	Мощность, Вт	Выходное напряжение, В	Макс. выходной ток, А	Амплитуда пульсации выходного напряжения, мВ
БП30Б-Д3-24C	30	24	1,25	120
БП60Б-Д4-24C	60	24	2,5	120
БП120Б-Д9-24C	120	24	5	120

Документы и файлы

Паспорта, сертификаты, чертежи и дополнительные материалы от поставщика.

Руководство по эксплуатации (краткое) БП30Б-Д3-24C Руководство по эксплуатации (краткое) БП60Б-Д4-24C Руководство по эксплуатации (краткое) БП120Б-Д9-24С Декларация о соответствии на БП12-120 Сертификат промышленной безопасности на БП15-120

Характеристики

Вес: 0,207 г.
Кратность товара: 1
Габаритные размеры: 0,12/0,07/0,065 мм.
